一种医用封闭式胆汁回输装置

本发明涉及胆汁回输，尤其是涉及一种医用封闭式胆汁回输装置。

背景技术：

1、胆汁回输主要用于处理胆汁流动问题、促进胆道健康或进行胆道手术后的特定操作，在手术后，患者的胆汁经过引流管被引导出体外，容易造成患者体液和电解质大量流失，胆汁的丢失也容易出现消化不良、食欲不振。此时，需要对胆汁进行储存，在合适时间，再通过导管将胆汁回输至患者体内，该过程中，就需要一种医用封闭式胆汁回输装置。

2、现有技术中，大多回输装置在使用过程中，直接使用引流高和引流袋对胆汁进行储存，该方法会容易导致胆汁长时间处于暴露状态，容易受到污染，另外，胆汁中存在胆砂，未经过滤的胆汁直接回输至患者体内会存在诱发其他疾病的隐患。

技术实现思路

1、本发明的目的在于提供一种医用封闭式胆汁回输装置，以解决现有技术中的技术问题。

2、本发明提供一种医用封闭式胆汁回输装置，包括：

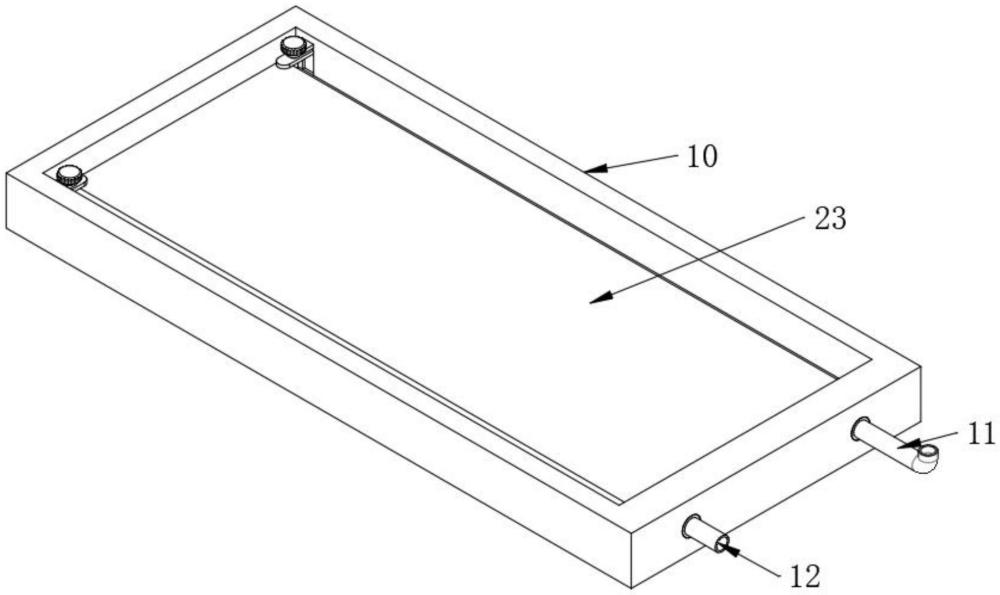

3、箱体，所述箱体侧壁开设有矩形孔，所述矩形孔内滑动设置有固定框；

4、金属板，所述金属板固定在固定框底部；

5、收集袋，所述收集袋放置在金属板顶部，所述收集袋用于收集胆汁；

6、两个固定组件，两个所述固定组件分别设置在固定框的两个内壁上，两个所述固定组件均用于固定收集袋；

7、输入管和输出管，所述输入管和输出管均和收集袋连通，所述输入管端部为橡胶管；

8、两个圆孔，两个所述圆孔均开设在固定框侧壁上，两个所述圆孔内均设置有橡胶圈，且输入管和输出管分别穿过两个橡胶圈；

9、过滤组件，所述过滤组件设置在箱体侧壁上，所述输入管和过滤组件连通，所述过滤组件用于过滤胆汁中的固体杂质；

10、负压组件，所述负压组件设置在箱体顶部，所述负压组件用于辅助胆汁进入收集袋中；

11、挤压组件，所述挤压组件固定在箱体内壁上，且挤压组件和收集袋抵触，所述挤压组件用于辅助胆汁从收集袋内输出；

12、降温组件，所述降温组件设置在箱体侧壁上，所述降温组件用于保证胆汁低温储存。

13、优选的，所述固定组件包括：

14、安装板，所述安装板固定在固定框内壁上；

15、滑槽，所述滑槽开设在固定框内壁上，所述滑槽内滑动设置有固定板；

16、第二丝杆，所述第二丝杆转动设置在金属板顶部，且第二丝杆穿过安装板，所述固定板顶部开设有第二螺纹孔，且第二丝杆穿过螺纹孔。

17、优选的，所述过滤组件包括：

18、固定座，所述固定座固定在箱体侧壁上，所述固定座为门型结构；

19、l型板，所述l型板插设在固定座内；

20、储存斗，所述储存斗固定在l型板侧壁上，所述储存斗内设置有滤网，所述储存斗底端插设在输入管内，所述储存斗顶部铰接有密封板。

21、优选的，所述负压组件包括：

22、气泵箱，所述气泵箱内设置有气泵，所述气泵的输入口设置有抽气管，且抽气管贯穿箱体顶部。

23、优选的，所述挤压组件包括：

24、两个第一丝杆，两个所述第一丝杆均转动设置在箱体内壁上；

25、两个传动座，两个所述传动座侧壁均开设有第一螺纹孔，两个所述第一丝杆分别穿过两个第二螺纹孔；

26、两个连接座，两个所述连接座之间转动设置有同一个挤压辊，两个所述连接座顶部均设置有伸缩杆，两个所述伸缩杆的伸缩端分别和两个传动座固定。

27、优选的，所述挤压组件还包括：

28、两个传动轮，两个所述传动轮均转动设置在箱体内壁上；

29、传动带，所述传动带套设在两个传动轮上；

30、电机，所述电机固定在箱体侧壁上，所述电机的输出轴和其中一个传动轮固定。

31、优选的，所述降温组件包括：

32、保温盒，所述保温盒固定在箱体侧壁上，所述保温盒顶部铰接有盖体；

33、多个热管，多个所述热管均设置在保温盒内壁上，且每个热管均贯穿箱体内壁。

34、与现有技术相比较，本发明的有益效果在于：

35、(1)本发明通过设置的负压组件、挤压组件、固定框和金属板，可以实现负压组件工作时，将箱体中的气体抽出，进而使得收集袋膨胀，以便于主动抽取过滤组件中的胆汁，进而增加了胆汁的过滤速度，避免了胆汁长时间暴露在开放环境中，通过挤压组件的工作，配合金属板的支撑，实现对收集袋中胆汁的挤压，使得胆汁能够移动至输出管处，进而实现胆汁回输的辅助工作。

36、(2)本发明通过设置的金属板和降温组件，可以实现通过金属板对热量的均匀分散，使得中的胆汁能够在短时间内降温，进而实现了胆汁的低温保存。

1.一种医用封闭式胆汁回输装置，其特征在于，包括：

2.根据权利要求1所述的一种医用封闭式胆汁回输装置，其特征在于，所述固定组件包括：

3.根据权利要求1所述的一种医用封闭式胆汁回输装置，其特征在于，所述过滤组件包括：

4.根据权利要求1所述的一种医用封闭式胆汁回输装置，其特征在于，所述负压组件包括：

5.根据权利要求1所述的一种医用封闭式胆汁回输装置，其特征在于，所述挤压组件包括：

6.根据权利要求5所述的一种医用封闭式胆汁回输装置，其特征在于，所述挤压组件还包括：

7.根据权利要求1所述的一种医用封闭式胆汁回输装置，其特征在于，所述降温组件包括：
