一种监护仪及其心电心率检测方法、计算机可读存储介质与流程

本发明涉及医疗检测，具体涉及一种监护仪及其心电心率检测方法、计算机可读存储介质。

背景技术：

1、监护仪的心电心率检测方法在临床应用中取得了显著的成效，但目前仍存在一些缺点，主要包括以下几点：

2、准确性不足：心电心率检测方法的准确性受限于信号噪声比、算法本身复杂度等因素。这可能导致心电图信号中的微小波动被误判为心率变化，从而影响检测结果的准确性。

3、抗干扰能力差：在实际应用中，心电信号往往受到各种干扰，如肌电信号、基线漂移、工频干扰等。尽管现有算法在一定程度上能够消除这些干扰，但仍有很大的改进空间。

4、适应性不足：不同个体的心电信号特征存在差异，现有算法在一定程度上受限于个体差异。对于某些特殊人群(如老年人、儿童、心脏病患者等)，算法的检测效果可能不佳。

5、实时性不强：部分心电心率检测方法在计算过程中耗时较长，可能导致实时性能不佳。这对于需要实时监测的紧急情况(如心脏骤停的即时检测和报警)来说是不够适用的。算法的计算复杂度和数据处理延迟是影响实时性能的主要因素。

6、算法复杂度高：部分高级心电心率检测方法涉及复杂的数学模型和计算过程，增加了算法实现的难度和成本。

7、缺乏标准化：心电心率检测方法尚未形成统一的标准，不同厂家和研究机构采用的算法和参数设置不尽相同，导致检测结果存在一定差异。

技术实现思路

1、本发明主要解决的技术问题是：提供一种更为准确和实时性更强的监护仪及其对应的心电心率检测方法。

2、根据第一方面，一种实施例中提供监护仪，包括：

3、硬件处理模块，所述硬件处理模块包括滤波模块和降噪模块；

4、所述滤波模块获取心电原始信号，以对心电原始信号滤除设定频率下的工频干扰，以生成心电滤波信号；

5、所述降噪模块获取环境噪声，将所述环境噪声反向叠加到所述心电滤波信号，以生成心电原始波形；

6、处理器，获取所述心电原始波形，确定所述心电原始波形的数据序列长度满足设定的处理要求，在所述心电原始波形满足所述设定的处理要求时，对所述心电原始波形进行中值滤波，以确定心电波形；所述处理器利用小波变换识别所述心电波形中的r波，并根据所述心电波形中的r波计算心率。

7、一种实施例中，所述滤波模块包括第一路双陷波滤波器和第二路双陷波滤波器，所述第一路双陷波滤波器和第二路双陷波滤波器串联，所述第一路双陷波滤波器用于滤除50hz的工频干扰，所述第二路双陷波滤波器用于滤除60hz的工频干扰。

8、一种实施例中，所述处理器确定所述心电原始波形的数据序列长度满足设定的处理要求，包括：

9、提取心电原始波形的数据点的数量；

10、计算所述数据点的总量是否满足设定数据点数量，若所述数据点的总量满足所述设定数据点数量，则所述心电原始波形的数据序列长度满足设定的处理要求。

11、一种实施例中，所述处理器对心电原始波形进行中值滤波，包括：

12、获取设定的滤波窗口；

13、所述滤波窗口在所述心电原始波形对应的数据点中，以第一个数据点为起始，按照逐个数据点的方式进行滑动，以完成对心电原始波形的中值滤波，包括：

14、所述滤波窗口每滑动一次，对所述滤波窗口内的数据点进行排序，以确定所述滤波窗口内部的中值，并将所述中值替换所述滤波窗口内中间位置的数据点的值。

15、一种实施例中，所述处理器根据所述心电波形中的r波计算心率，包括：

16、计算相邻两个心电波形中的r波对应的时间差，以确定r-r间期；

17、利用如下公式根据所述r-r间期计算心率：

18、

19、其中，60表示一分钟。

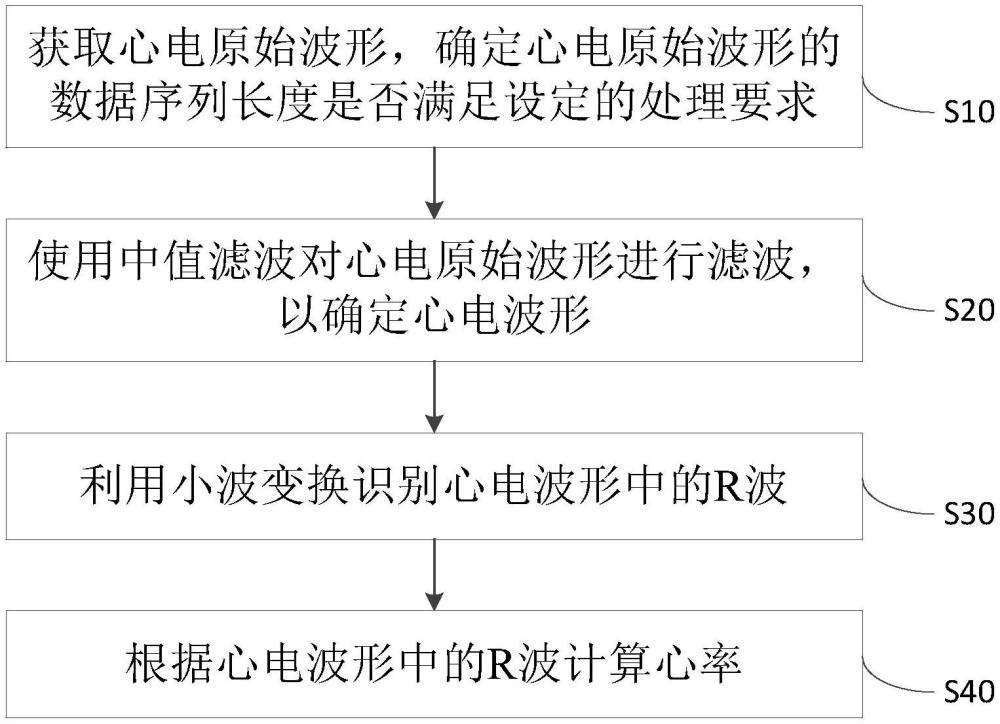

20、根据第二方面，一种实施例中提供一种监护仪的心电心率检测方法，包括：

21、获取所述心电原始波形，确定所述心电原始波形的数据序列长度满足设定的处理要求；

22、在所述心电原始波形满足所述设定的处理要求时，对所述心电原始波形进行中值滤波，以确定心电波形；

23、利用小波变换识别所述心电波形中的r波，并根据所述心电波形中的r波计算心率。

24、一种实施例中，所述确定所述心电原始波形的数据序列长度满足设定的处理要求，包括：

25、提取心电原始波形的数据点的数量；

26、计算所述数据点的总量是否满足设定数据点数量，若所述数据点的总量满足所述设定数据点数量，则所述心电原始波形的数据序列长度满足设定的处理要求。

27、一种实施例中，所述对所述心电原始波形进行中值滤波，以确定心电波形，包括：

28、获取设定的滤波窗口；

29、所述滤波窗口在所述心电原始波形对应的数据点中，以第一个数据点为起始，按照逐个数据点的方式进行滑动，以完成对心电原始波形的中值滤波，包括：

30、所述滤波窗口每滑动一次，对所述滤波窗口内的数据点进行排序，以确定所述滤波窗口内部的中值，并将所述中值替换所述滤波窗口内中间位置的数据点的值。

31、一种实施例中，所述根据所述心电波形中的r波计算心率，包括：

32、计算相邻两个心电波形中的r波对应的时间差，以确定r-r间期；

33、利用如下公式根据所述r-r间期计算心率：

34、

35、其中，60表示一分钟。

36、根据第三方面，一种实施例中提供一种计算机可读存储介质，所述介质上存储有程序，所述程序能够被处理器执行以实现上述任意一种实施例中所述的方法。

37、根据上述实施例的一种监护仪及其心电心率检测方法、计算机可读存储介质，在监护仪中包括硬件处理模块和处理器，在硬件处理模块包括滤波模块和降噪模块，利用硬件处理模块对心电原始信息进行硬件的滤波和降噪之后，以生成心电原始波形。再利用处理器对心电原始波形进行软件滤波，从而使得心电波形更加平滑，从而提高心电波形的处理和分析的准确性。确定经过硬件滤波和软件滤波后的心电波形中的r波，根据心电波形中的r波计算心率，从而得到更为准确的心率值。

1.一种监护仪，其特征在于，包括：

2.如权利要求1所述的监护仪，其特征在于，所述滤波模块包括第一路双陷波滤波器和第二路双陷波滤波器，所述第一路双陷波滤波器和第二路双陷波滤波器串联，所述第一路双陷波滤波器用于滤除50hz的工频干扰，所述第二路双陷波滤波器用于滤除60hz的工频干扰。

3.如权利要求1所述的监护仪，其特征在于，所述处理器确定所述心电原始波形的数据序列长度满足设定的处理要求，包括：

4.如权利要求3所述的监护仪，其特征在于，所述处理器对心电原始波形进行中值滤波，包括：

5.如权利要求4所述的监护仪，其特征在于，所述处理器根据所述心电波形中的r波计算心率，包括：

6.一种监护仪的心电心率检测方法，其特征在于，包括：

7.如权利要求6所述的监护仪的心电心率检测方法，其特征在于，所述确定所述心电原始波形的数据序列长度满足设定的处理要求，包括：

8.如权利要求7所述的心电心率检测方法，其特征在于，所述对所述心电原始波形进行中值滤波，以确定心电波形，包括：

9.如权利要求8所述的心电心率检测方法，其特征在于，所述根据所述心电波形中的r波计算心率，包括：

10.一种计算机可读存储介质，其特征在于，所述介质上存储有程序，所述程序能够被处理器执行以实现如权利要求6-9中任一项所述的方法。
