一种基于泌尿外科的包皮吻合环切器的制作方法

本发明涉及医疗器械领域,特别是涉及一种基于泌尿外科的包皮吻合环切器。
背景技术:
1、包皮吻合环切器具有创伤小、恢复快、治愈率高等优点,是包皮切割手术中常用的手术器械,切割和吻合的同步完成能够保证创口缝合均匀、美观,术后出血少。包皮吻合环切器在使用时,需要将患者过长的包皮套在钟形罩上,然后将包皮固定之后进行切割等工作,但现有的固定方式通常为通过细线或扎带进行捆绑,无法对捆绑后的拉伸长度或拉伸力度进行调整,捆绑后的包皮不易调整,不便于医生的操作,影响包皮手术的顺利进行。此外,如果包皮固定的过松,会影响切割刀的顺利切割或影响切割长度。在此基础上,如何实现捆绑后包皮固定位置或固定力度的调整,是目前面临的一个技术难题。
技术实现思路

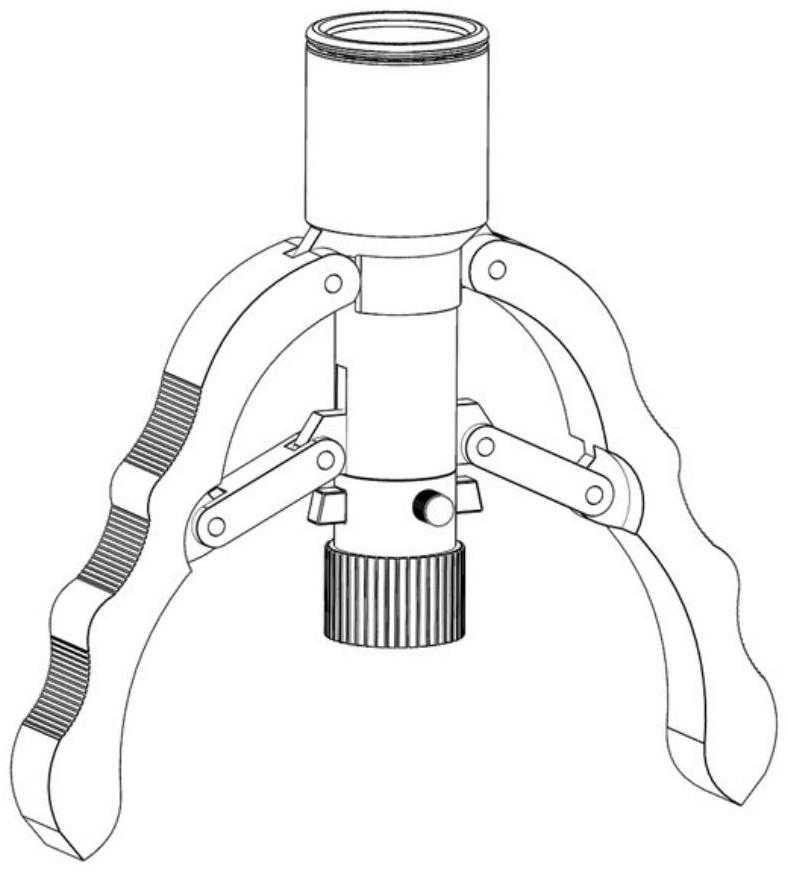

1、针对上述技术问题,本发明提供了一种基于泌尿外科的包皮吻合环切器,包括:包皮固定罩、环切器主体、切割部、吻合钉容纳环、手柄、调节部、转接杆、活动体、复位弹簧以及锁紧部;
2、所述环切器主体内部设置有所述包皮固定罩、所述切割部、所述活动体以及所述复位弹簧;所述环切器主体顶部设置有所述吻合钉容纳环;所述环切器主体底部设置有所述调节部;
3、所述包皮固定罩可滑动的设置在所述切割部的内侧;所述包皮固定罩的底部连接有所述调节部;所述切割部的底部与所述活动体连接,所述活动体可滑动的设置在所述环切器主体的内部;所述手柄的数量为两个,对称设置所述环切器主体的两侧,所述手柄一端与所述环切器主体活动连接,另外一端与所述活动体活动连接。
4、可选的,所述包皮固定罩包括钟形罩、连接杆、螺纹杆、包皮固定部、推动环、固定杆以及驱动环;所述钟形罩、所述连接杆以及所述螺纹杆依次连接;
5、所述连接杆包括第一滑动槽、限位凸环、连杆螺纹以及第二滑动槽;所述连接杆为中空杆;所述第一滑动槽设置在所述连接杆靠近所述钟形罩的一侧;所述第二滑动槽设置在所述连接杆靠近所述螺纹杆的一侧;所述连接杆靠近所述螺纹杆的一侧的外部设置有所述连杆螺纹;所述第一滑动槽与所述连杆螺纹之间设置有所述限位凸环;所述包皮固定部包括移动套环、套环连杆以及转接孔;所述套环连杆的一端伸入所述移动套环并通过连接筋实现与所述移动套环的固定连接;所述套环连杆的另外一端开设有所述转接孔;
6、所述移动套环可滑动的套设在所述第一滑动槽的外侧,所述连接筋的宽度小于等于所述第一滑动槽的宽度;所述套环连杆设置在所述连接杆的内部;所述固定杆无接触的穿过所述第二滑动槽并分别与所述推动环、所述转接孔连接;所述驱动环内圈设置有与所述连杆螺纹匹配的螺纹并可转动的套设在所述连杆螺纹的外侧。
7、可选的,所述驱动环设置在所述限位凸环与所述推动环之间;所述驱动环与所述限位凸环之间设置有锁紧环;所述驱动环与所述推动环之间设置有应变环;所述应变环的两侧的接触面为光滑平面,所述应变环为压致变色环。
8、可选的,所述环切器主体包括环切器第一主体以及环切器第二主体;所述环切器第一主体与所述环切器第二主体固定连接;
9、所述环切器第一主体、所述环切器第二主体均为中空圆柱体;所述环切器第一主体的内部由上至下依次设置的第一容纳部、第二容纳部、第三容纳部以及第四容纳部,所述第一容纳部、所述第二容纳部、所述第三容纳部以及所述第四容纳部均为空心圆柱腔;所述第一容纳部的直径为r1,所述第二容纳部的直径为r2、所述第三容纳部的直径为r3、所述第四容纳部的直径为r4,其中,r1>r4>r3>r2;所述环切器第二主体的内部直径为r4;所述第四容纳部的两侧均开设有第三滑动槽。
10、可选的,所述切割部包括依次连接的切割罩、连接空杆以及连接构件;所述切割罩为空心圆柱体,其顶部设置有环形切割刀以及推钉环;所述切割罩的外部直径小于r1;所述连接空杆与所述第二容纳部间隙配合;所述连接构件为四个倒钩连杆。
11、可选的,所述连接空杆的内侧设置有多个限位槽,所述限位凸环的外部设置有多个与限位槽匹配的限位筋,限位筋可滑动的设置在限位槽内。
12、可选的,所述活动体包括一字型主体,该一字型主体可滑动的穿设在两个第三滑动槽的内侧,一字型主体的中间位置开设有固定孔及倒钩固定槽;固定孔的尺寸与连接空杆的尺寸相匹配,倒钩固定槽的尺寸及位置与倒钩连杆的尺寸及位置相匹配。
13、与现有技术相比,本发明取得了以下技术效果:
14、1、将包皮固定至移动套环后,通过驱动环、推动环或驱动环、应变环、推动环间的配合调整,可控制固定后包皮的拉伸长度或力度,实现包皮位置的灵活调整,医生可根据患者的具体情况,对包皮的固定拉力或长度进行个性化调整,以达到最佳的手术效果。
15、2、包皮固定罩配合切割部等构建,通过精确的固定、切割、钉合,可以减少手术过程中的出血和创伤,由于切割和固定的精确度更高,术后包皮的外观更加自然和美观且降低了手术风险。
技术特征:
1.一种基于泌尿外科的包皮吻合环切器,包括:包皮固定罩、环切器主体、切割部、吻合钉容纳环、手柄、调节部、转接杆、活动体、复位弹簧以及锁紧部;
2.如权利要求1所述的包皮吻合环切器,其特征在于,其中,所述包皮固定罩包括钟形罩、连接杆、螺纹杆、包皮固定部、推动环、固定杆以及驱动环;所述钟形罩、所述连接杆以及所述螺纹杆依次连接;
3.如权利要求2所述的包皮吻合环切器,其特征在于,其中,所述驱动环设置在所述限位凸环与所述推动环之间;所述驱动环与所述限位凸环之间设置有锁紧环;所述驱动环与所述推动环之间设置有应变环;所述应变环的两侧的接触面为光滑平面,所述应变环为压致变色环。
4.如权利要求1所述的包皮吻合环切器,其特征在于,其中,所述环切器主体包括环切器第一主体以及环切器第二主体;所述环切器第一主体与所述环切器第二主体固定连接;
5.如权利要求4所述的包皮吻合环切器,其特征在于,其中,所述切割部包括依次连接的切割罩、连接空杆以及连接构件;所述切割罩为空心圆柱体,其顶部设置有环形切割刀以及推钉环;所述切割罩的外部直径小于r1;所述连接空杆与所述第二容纳部间隙配合;所述连接构件为四个倒钩连杆。
6.如权利要求5所述的包皮吻合环切器,其特征在于,其中,所述连接空杆的内侧设置有多个限位槽,所述限位凸环的外部设置有多个与限位槽匹配的限位筋,限位筋可滑动的设置在限位槽内。
7.如权利要求6所述的包皮吻合环切器,其特征在于,其中,所述活动体包括一字型主体,该一字型主体可滑动的穿设在两个第三滑动槽的内侧,一字型主体的中间位置开设有固定孔及倒钩固定槽;固定孔的尺寸与连接空杆的尺寸相匹配,倒钩固定槽的尺寸及位置与倒钩连杆的尺寸及位置相匹配。
技术总结
一种基于泌尿外科的包皮吻合环切器,包括:包皮固定罩、环切器主体、切割部、吻合钉容纳环、手柄、调节部、转接杆、活动体、复位弹簧以及锁紧部;所述环切器主体内部设置有所述包皮固定罩、所述切割部、所述活动体以及所述复位弹簧;所述环切器主体顶部设置有所述吻合钉容纳环;所述环切器主体底部设置有所述调节部;所述包皮固定罩可滑动的设置在所述切割部的内侧;所述包皮固定罩的底部连接有所述调节部;所述切割部的底部与所述活动体连接,所述活动体可滑动的设置在所述环切器主体的内部;包皮固定罩可控制固定后包皮的拉伸长度或力度,实现包皮位置的灵活调整,以达到最佳的手术效果。
技术研发人员:姚泽钦,杨燕飞,王经泰
受保护的技术使用者:三亚中心医院(海南省第三人民医院、三亚中心医院医疗集团总院)
技术研发日:
技术公布日:2024/11/28
技术研发人员:姚泽钦,杨燕飞,王经泰
技术所有人:三亚中心医院(海南省第三人民医院、三亚中心医院医疗集团总院)
