一种用于孩童的中药热敷装置的制作方法

本发明涉及中药装置，具体为一种用于孩童的中药热敷装置。

背景技术：

1、中医承载着中国古代人民同疾病作斗争的经验和理论知识，是在古代朴素的唯物论和自发的辨证法思想指导下，通过长期医疗实践逐步形成并发展成的医学理论体系。

2、随着时代发展，小孩学习强度大导致用眼过度。在养睛明目治疗验机上，将调配好的中药涂在纱布上，用纱布裹住眼睛。调配中药需要时间，现在是将中药和棉布制成中药热敷包，需要使用时用热敷装置加热。

3、现有的中药热敷设备结构简单，只用加热丝对中药包加热，导热阻燃性都很差，很容易因加热温度过高而产生安全问题，容易造成烫伤，导致理疗效果不理想。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本发明提供了一种用于孩童的中药热敷装置，解决了上述背景技术中提出的问题。

3、(二)技术方案

4、为实现以上目的，本发明通过以下技术方案予以实现：一种用于孩童的中药热敷装置，对中药贴敷布进行加热，中药贴敷布一侧涂有中药，并覆盖有保护膜，包括竖直的立杆，所述立杆上端弯折并连接有内部中空的环圈，环圈内左右对称设有隔离块，隔离块将环圈内部分成前后两腔室，后腔室内设有加热器，立杆下端连接有水箱，水箱顶部连接有进水管，进水管与后腔室对接连通，所述隔离块沿长度方向开设有贯通的引导槽。

5、所述环圈正面设有一对电推杆，电推杆伸入前腔室内，电推杆活动端用于固定中药贴敷布，环圈内侧且相对于前腔室处开设有缺口，加热器处设有两片防水隔离布，两片防水隔离布之间连接有拉链。

6、所述环圈前腔室内对称设有竖直的感应柱，感应柱上端延伸至环圈上方，并连接有小灯泡。

7、打开拉链控制电推杆伸长，电推杆延伸至环圈外，将中药贴敷布固定在电推杆活动端处，再控制电推杆复位并关闭拉链，将水箱内的水送入后腔室内，水占后腔室总容量的二分之一，加热器将水加热成热蒸汽，将热蒸汽通过引导槽导入前腔室内，用于热蒸汽对中药贴敷布进行加热。

8、当前腔室内温度达到预计温度后小灯泡亮起，将前腔室内热蒸汽排出，接着打开拉链，孩童脑袋伸入环圈内侧，电推杆伸长将加热好的中药贴敷布推出，撕掉中药贴敷布贴敷侧保护膜，令中药贴敷布与孩童眼部贴敷。

9、优选的，所述引导槽内设有风扇，引导槽靠近进气端开设有凹陷，引导槽内滑动配合有活塞球，活塞球恰好堵住引导槽，凹陷内连接有中弹簧，中弹簧远离凹陷一端与活塞球连接。

10、优选的，所述隔离块底部开设有凹槽，凹槽内设有马达一，马达一传动轴与风扇轴端连接，凹槽内设有马达二，马达二传动轴连接有钢丝，钢丝远离马达二一端延伸至凹陷内，并与活塞球连接。

11、优选的，所述隔离块底部固定安装有套管，套管后端与后腔室连通，套管内滑动配合有滑块，套管前端内设有压力传感器，压力传感器与滑块之间连接有大弹簧。

12、优选的，所述感应柱内部中空，整个感应柱由导热管和非导热管组成，非导热管安置在导热管顶部，非导热管内滑动配合有活塞，导热管设有二氧化碳气体，活塞顶部设有弹性件，弹性件上端与非导热管内壁顶部抵触，非导热管内壁且位于活塞上方设有触碰开关。

13、优选的，所述中药贴敷布背面设有套袋，电推杆活动端连接有固定块，固定块侧边设有滑套，滑套两端与固定块滑动配合，滑套内设有小弹簧，小弹簧远离滑套一端与固定块连接，所述滑套具有一定柔韧性，能够伸入套袋内。

14、优选的，所述环圈内侧靠近后腔室处设有靠垫，靠垫两端连接有皮筋，皮筋远离靠垫一端设有挂钩，中药贴敷布端部开设有穿孔，通过穿孔挂钩能够钩住中药贴敷布。

15、优选的，所述环圈外设有导气管，导气管一端与环圈前腔室连通，导气管另一端设有回收管，回收管中央处设有气泵，回收管下端与水箱连通。

16、优选的，所述立杆下端连接有底座，水箱设在底座上，立杆上端设有支架，支架下端与环圈顶部连接。

17、(三)有益效果

18、本发明提供了一种用于孩童的中药热敷装置。具备以下有益效果：

19、1、该用于孩童的中药热敷装置，由立杆、环圈、水箱、隔离块、加热器组成，环圈内设有前后两腔室，将水送入后腔室并加热成热蒸汽，隔离块开设有引导槽，引导槽内设有风扇，风扇旋转将热蒸汽导入前腔室内，实现对中药贴敷布加热的效果。孩童头部伸入环圈内，通过电推杆伸长将中药贴敷布与孩童眼部贴敷，以此实现热敷的效果。

20、2、该用于孩童的中药热敷装置，隔离块内设有活塞，引导槽开设有凹陷，通过弹簧、钢丝配合，对活塞球位置进行调整，控制引导槽畅通或者堵塞，避免水加热成热蒸汽过程中热量流失，隔离块底部设有滑套，滑套内设有滑块、压力传感器、大弹簧，起到检测热蒸汽生成量的作用。

21、3、该用于孩童的中药热敷装置，环圈内设有感应柱，感应柱顶部安置有小灯泡，感应柱内设有二氧化碳气体、活塞、触碰开关，通过二氧化碳气体受热膨胀推动活塞上升，活塞与触碰开关抵触，令小灯泡亮起，起到向操作者反馈中药贴敷布加热完毕的作用。

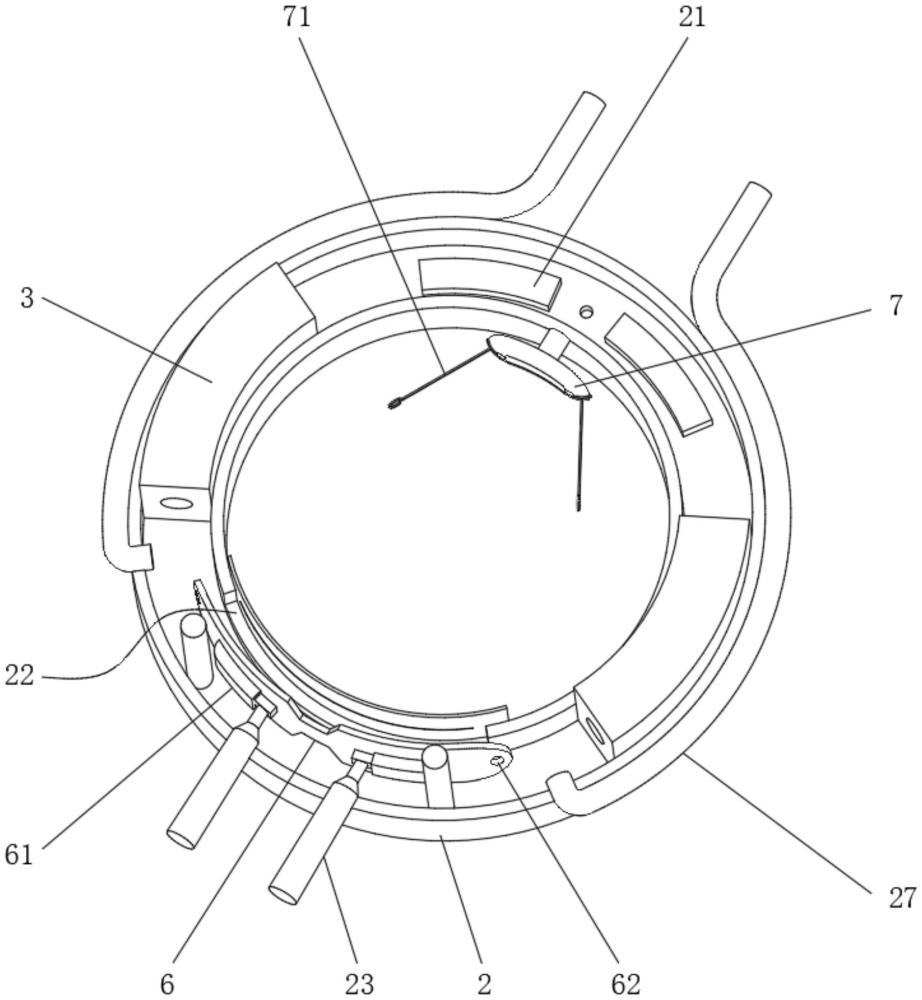

1.一种用于孩童的中药热敷装置，对中药贴敷布(6)进行加热，中药贴敷布(6)一侧涂有中药，并覆盖有保护膜，其特征在于：包括竖直的立杆(1)，所述立杆(1)上端弯折并连接有内部中空的环圈(2)，环圈(2)内左右对称设有隔离块(3)，隔离块(3)将环圈(2)内部分成前后两腔室，后腔室内设有加热器(21)，立杆(1)下端连接有水箱(12)，水箱(12)顶部连接有进水管(121)，进水管(121)与后腔室对接连通，所述隔离块(3)沿长度方向开设有贯通的引导槽(31)；

2.根据权利要求1所述的一种用于孩童的中药热敷装置，其特征在于：所述引导槽(31)内设有风扇(32)，引导槽(31)靠近进气端开设有凹陷(33)，引导槽(31)内滑动配合有活塞球(34)，活塞球(34)恰好堵住引导槽(31)，凹陷(33)内连接有中弹簧(35)，中弹簧(35)远离凹陷(33)一端与活塞球(34)连接。

3.根据权利要求2所述的一种用于孩童的中药热敷装置，其特征在于：所述隔离块(3)底部开设有凹槽，凹槽内设有马达一(37)，马达一(37)传动轴与风扇(32)轴端连接，凹槽内设有马达二(38)，马达二(38)传动轴连接有钢丝(36)，钢丝(36)远离马达二(38)一端延伸至凹陷(33)内，并与活塞球(34)连接。

4.根据权利要求3所述的一种用于孩童的中药热敷装置，其特征在于：所述隔离块(3)底部固定安装有套管(8)，套管(8)后端与后腔室连通，套管(8)内滑动配合有滑块(81)，套管(8)前端内设有压力传感器(82)，压力传感器(82)与滑块(81)之间连接有大弹簧(83)。

5.根据权利要求4所述的一种用于孩童的中药热敷装置，其特征在于：所述感应柱(4)内部中空，整个感应柱(4)由导热管和非导热管组成，非导热管安置在导热管顶部，非导热管内滑动配合有活塞(42)，导热管设有二氧化碳气体(41)，活塞(42)顶部设有弹性件(44)，弹性件(44)上端与非导热管内壁顶部抵触，非导热管内壁且位于活塞(42)上方设有触碰开关(45)。

6.根据权利要求5所述的一种用于孩童的中药热敷装置，其特征在于：所述中药贴敷布(6)背面设有套袋(61)，电推杆(23)活动端连接有固定块(24)，固定块(24)侧边设有滑套(25)，滑套(25)两端与固定块(24)滑动配合，滑套(25)内设有小弹簧(26)，小弹簧(26)远离滑套(25)一端与固定块(24)连接，所述滑套(25)具有一定柔韧性，能够伸入套袋(61)内。

7.根据权利要求6所述的一种用于孩童的中药热敷装置，其特征在于：所述环圈(2)内侧靠近后腔室处设有靠垫(7)，靠垫(7)两端连接有皮筋(71)，皮筋(71)远离靠垫(7)一端设有挂钩(72)，中药贴敷布(6)端部开设有穿孔(62)，通过穿孔(62)挂钩(72)能够钩住中药贴敷布(6)。

8.根据权利要求7所述的一种用于孩童的中药热敷装置，其特征在于：所述环圈(2)外设有导气管(27)，导气管(27)一端与环圈(2)前腔室连通，导气管(27)另一端设有回收管(122)，回收管(122)中央处设有气泵(123)，回收管(122)下端与水箱(12)连通。

9.根据权利要求8所述的一种用于孩童的中药热敷装置，其特征在于：所述立杆(1)下端连接有底座(11)，水箱(12)设在底座(11)上，立杆(1)上端设有支架(13)，支架(13)下端与环圈(2)顶部连接。
