一种设有定位单体调整的咬合检测型颌架的制作方法

本发明涉及口腔医疗，具体为一种设有定位单体调整的咬合检测型颌架。

背景技术：

1、咬合检测颌架是一种口腔医疗中针模拟患者口腔咬合状态的器械，可更好的对患者的口腔咬合情况进行观察，从而方便后续准确的对口腔的治疗提供指导，申请号为cn201820806329.0，2019年5月21日公开的一种颌架，其技术方案要点是：包括上颌体和下颌体，下颌体一端设置有两根支柱，两支柱上端之间固定有连接架，上颌体靠近连接架的一端设置有转动件，连接架的中间位置两侧均设置有铰支架，两铰支架上均转动连接有转动杆，转动件上的中间位置上设置有两件固定块，两转动杆分别穿设过两件固定块，两转动杆的外壁均设置有一圈凸起，两固定块上均设置有一道贯通孔，两转动杆外壁上均套设有弹簧，两转动杆伸出固定块的一端均螺纹连接有螺母；通过弹簧和螺纹连接在转动杆上的螺母使得上颌体的水平位置能够进行调整，从而使得上颌体在同一转动点时能够完成不用咀嚼路径的效果，使得对于一些齿颌关系比较特殊的义齿也能够进行测试；申请号为cn202211249191.6，2022年12月23日公开的一种牙齿咬合架，包括：下模座，所述下模座的右侧外壁固定连接有连接座，所述连接座的前后两侧的顶部外壁分别固定连接有立柱，所述立柱远离连接座的一端固定连接有连接板，前后两侧连接板之间设置有转轴。该牙齿咬合架，当需要制作牙模时，工作人员可以将石膏固定在半圆座上，启动反转电机可以带动转轴发生转动，在转动效果下，可以使转动模座发生转动，利用其转动效果，可以使挤压柱对压缩囊进行挤压，在挤压效果下，可以使压缩囊发生变形，进而可以使压缩囊内部的气体进入到转动模座和下模座的内部，进而通过半圆槽，在气体作用下，可以使挤压板带动咬合模发生移动，在其移动作用下，可以实现牙模成型的制作；

2、目前的颌架高度固定设置，在针对不同的单体时高度不能进行灵活的调整，且颌架在和石膏进行连接后，后续石膏容易残留在颌架的凹槽内，影响颌架的后续使用，也增加了颌架的清洁难度。

技术实现思路

1、本发明的目的在于提供一种设有定位单体调整的咬合检测型颌架，以解决上述背景技术提出的目前的颌架高度调整不便以及石膏容易残留在凹槽内的问题。

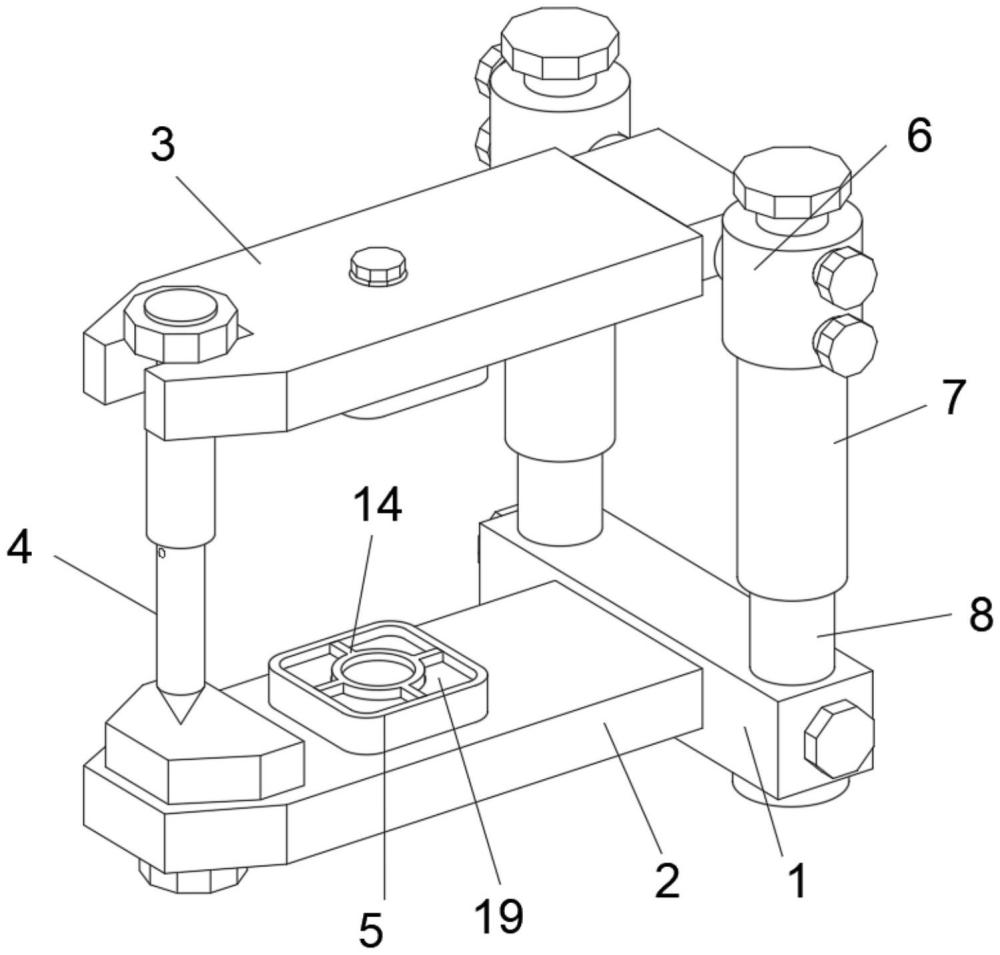

2、为实现上述目的，本发明提供如下技术方案：一种设有定位单体调整的咬合检测型颌架，包括支撑座、下颌架、上颌架和导针，所述支撑座的左侧连接有下颌架，且下颌架的上方设置有上颌架，并且上颌架的左端连接有导针，所述上颌架的右侧连接有旋转调节部，用于调整上颌架的咬合角度，且旋转调节部的下方连接有连接杆，并且连接杆的内部嵌套连接有定位杆，连接杆和定位杆之间构成上下滑动结构，所述定位杆固定在支撑座的上方，且定位杆的内部设置有高度调整机构，对上颌架和下颌架的间距进行调整，所述上颌架的下方和下颌架的上方均设置有连接座，且连接座的内部呈中空状结构设计，并且连接座的内部固定有固定架，连接座通过固定架和石膏形成咬合效果，所述固定架的下方设置有余料清洁机构，将连接座内残留的膏体进行去除。

3、进一步优化本技术方案，所述高度调整机构包括螺纹杆、驱动板、连接板和驱动机构；

4、螺纹杆，转动安装在定位杆的内部；

5、驱动板，设置在定位杆的内部和定位杆之间构成上下滑动结构，螺纹杆贯穿驱动板和驱动板之间构成螺纹连接；

6、连接板，固定在驱动板的上方，且连接板的上端和连接杆相连接；

7、驱动机构，和螺纹杆相连接控制螺纹杆的旋转，通过高度调节机构的设置可对上颌架和下颌架的间距进行调整，以便适配不同的单体使用。

8、进一步优化本技术方案，所述驱动机构包括传动轴和锥齿轮；

9、传动轴，转动安装在支撑座的内部，且传动轴和螺纹杆相互垂直设置；

10、锥齿轮，分别固定在传动轴的表面和螺纹杆的下端，传动轴通过锥齿轮和螺纹杆相互啮合，通过传动轴的旋转可同步控制两组连接杆进行移动，使上颌架的位置能进行稳定的移动，且只需要操作一个传动轴即可。

11、进一步优化本技术方案，所述余料清洁机构包括推块、托板和控制机构；

12、推块，设置在固定架的内侧和固定架之间构成嵌套连接；

13、托板，固定在推块的下方控制推块的移动；

14、控制机构，和托板相连接控制托板的移动，通过固定架的设置使连接座内形成凹槽，从而增加其和石膏的咬合效果，使后续部件安装更加稳定，且固定架内部的推块可在石膏去除后将残留石膏推出连接座形成清洁效果。

15、进一步优化本技术方案，所述控制机构由控制杆构成，所述控制杆转动安装在托板的下方，且托板和连接座之间构成上下滑动结构，所述控制杆贯穿连接座和连接座之间构成螺纹连接。

16、进一步优化本技术方案，所述连接座和上颌架以及下颌架之间分别构成可拆卸结构，使连接座能进行拆卸，连接座拆卸后可进行更换和清洗作业，以便多次重复使用，或是针对不同的石膏连接需要进行调整。

17、进一步优化本技术方案，所述连接座的下端固定有安装块，所述下颌架和上颌架的表面开设有和安装块凹凸配合的对接槽，且安装块的外侧设置有锁定机构。

18、进一步优化本技术方案，所述锁定机构包括锁定块、锁定槽、复位弹簧和伸缩控制机构；

19、锁定块，设置在安装块的内部和安装块之间构成水平滑动结构；

20、锁定槽，开设在对接槽的侧边，且锁定槽和锁定块之间构成卡合结构；

21、复位弹簧，固定在锁定块的内侧为锁定块提供向内的拉力；

22、伸缩控制机构，设置在锁定块的内侧控制锁定块的移动。

23、进一步优化本技术方案，所述伸缩控制机构包括第一磁体、第二磁体和固定杆；

24、第一磁体，固定在锁定块的内侧；

25、第二磁体，设置在安装块的内部，且第二磁体和第一磁体之间互为同名磁极相对设置，并且第二磁体和安装块之间构成上下滑动结构；

26、固定杆，固定在第二磁体的表面，第二磁体通过固定杆和托板相连接，通过托板的移动可对锁定块的位置进行控制，使推块收起后连接座能自动完成锁定，推块推出后可对连接座进行拆卸。

27、与现有技术相比，本发明的有益效果是：

28、(1)通过高度调节机构的设置可对上颌架和下颌架的间距进行调整，以便适配不同的单体使用，增加装置的灵活性；

29、(2)通过传动轴的旋转可同步控制两组连接杆进行移动，使上颌架的位置能进行稳定的移动，且只需要操作一个控制源，并且螺纹连接的自锁效果可使其在调节后自动保持稳定，使装置在使用过程中保持良好的稳定性使用更加方便；

30、(3)通过固定架的设置使连接座内形成凹槽，从而增加其和石膏的咬合效果，使后续部件安装更加稳定，且固定架内部的推块可在石膏去除后将残留石膏推出连接座形成清洁效果；

31、(4)通过连接座和颌架之间的可拆卸连接使连接座能灵活的拆下进行清洁，也方便进行更换使用；

32、(5)通过托板的移动可对锁定块的位置进行控制，使推块收起后连接座能自动完成锁定，推块推出后可对连接座进行拆卸，提高装置的使用便捷性。
