一种血压计的制作方法

本申请涉及医疗设备的，尤其是涉及一种血压计。

背景技术：

1、血压计是用于测量人体血压的医疗设备，常见的类型包括手动血压计和自动电子血压计。这些血压计通过测量动脉中的血液流动压力来确定一个人的血压值，通常以毫米汞柱（mmhg）为单位。

2、常见的自动电子血压计有隧洞式和袖带式，其中隧洞式血压计一般是固定式的，用户将手臂穿过血压计的臂筒内进行检测，这种血压计会自动充气和释放袖带，通过计算得出血压值。测量完成后，血压值会以数字形式显示在屏幕上，包括收缩压、舒张压和脉搏率。一些型号的自动电子血压计具有存储功能，可记录多次测量结果，以便用户跟踪血压变化趋势。

3、目前市面上的隧洞式血压计大多为固定设计，无法根据不同身高的人群进行灵活调节，导致使用不便。

技术实现思路

1、为了改善常规隧洞式血压计不方便根据不同身高的人群进行调节的情况，本申请提供一种血压计。

2、本申请提供一种血压计，采用如下的技术方案：

3、一种血压计，包括底座和臂筒，所述臂筒位于底座上方，所述臂筒底部通过转轴与底座铰接，所述转轴设置于臂筒靠近底座一侧，所述转轴转动连接于底座的一侧，所述臂筒通过转轴与底壁实现转动开合，以根据不同身高的人调节臂筒与底座之间的开合角度，所述底座内部于转轴两端均设置有限位组件，所述限位组件用于限制臂筒相对底座转动的角度；

4、所述臂筒内圈设置有气囊组件，所述底座内部设置有为气囊组件供气和泄气的充放气组件，所述臂筒内还设置有用于测量血压的检测组件，所述臂筒外壁嵌设有控制面板，同时臂筒内部设置有控制单元，所述控制面板与控制单元电连接。

5、通过采用上述技术方案，臂筒通过转轴与底壁实现转动开合，可以根据不同身高的人调节臂筒与底座之间的开合角度，便于不同身高的人使用，提高设备的通用性和用户体验，限位组件用于限制臂筒相对底座转动的角度，确保臂筒在合适的范围内转动，防止过度开合，同时臂筒内部设置有控制单元，控制面板与控制单元电连接，便于用户操作和控制血压计。

6、可选的，所述限位组件包括限位半环和限位弹片，所述限位半环同轴固定于转轴的外周，并包覆转轴，所述限位弹片环绕并包覆于限位半环的外周，并且两端均可拆卸连接于底座，所述限位弹片内圈设置有向内凸出的限位凸起，所述限位半环外周间隔设置有多个内凹的限位凹槽，所述限位半环跟随转轴转动时，所述限位凸起沿限位半环的外周滑动，并且间隔卡设于各限位凹槽内。

7、通过采用上述技术方案，通过限位半环和限位弹片的配合，实现对臂筒转动角度的精确控制，进一步提高了设备的使用便捷性和安全性，限位半环跟随转轴转动时，限位凸起沿限位半环的外周滑动，并且间隔卡设于各限位凹槽内，从而确保臂筒在预设的角度范围内转动。

8、可选的，所述检测组件包括两个检测传感器，两个所述检测传感器同时于控制单元电连接，两个所述检测传感器用于同时对血压进行检测。

9、通过采用上述技术方案，两个检测传感器用于同时对血压进行检测，通过对比和分析两个传感器的数据，可以更准确地得出用户的血压值。

10、可选的，所述臂筒靠近底座一端的内圈处周向间隔设置有多个消毒喷雾头，每个所述消毒喷雾头均倾斜朝向臂筒内圈方向。

11、通过采用上述技术方案，每个消毒喷雾头均倾斜朝向臂筒内圈方向，实现在测量前对用户手臂或气囊组件内圈的自动消毒，提高卫生标准。

12、可选的，所述臂筒外壁设置有消毒盒，所述消毒盒用于盛装消毒酒精，所述消毒喷雾头与消毒盒通过连接管相连通。

13、通过采用上述技术方案，消毒盒用于盛装消毒酒精，为消毒喷雾头提供持续的消毒液体，消毒喷雾头与消毒盒通过连接管相连通，确保消毒喷雾头能够持续喷出消毒酒精。

14、可选的，所述底座上设置有用于放置小臂的支撑面板，所述支撑面板表面开设有内陷的放置凹槽，所述放置凹槽沿支撑面板长度方向延伸，所述支撑面板于靠近臂筒一端的放置凹槽内设置有感应块，所述感应块滑动连接于支撑面板并能够向底座内部按压，所述底座内部对应感应块的位置设置有感应开关，所述感应开关和消毒喷雾头均与控制单元电连接，当感应块向下按压触发感应开关后，所述控制单元控制消毒喷雾头喷洒酒精喷雾。

15、通过采用上述技术方案，支撑面板可为用户的小臂提供支撑，使小臂能够稳定地放置在支撑面板上，有助于提供稳定的测量环境，当手臂放置在支撑面板上并压下感应块时，感应开关被触发，控制单元随即控制消毒喷雾头喷洒酒精喷雾，实现自动消毒。

16、可选的，所述驱动组件包括驱动齿轮、驱动齿条和驱动件，所述驱动齿条设置于延伸板底部且沿延伸板长度方向延伸，所述驱动齿轮与驱动齿条相啮合，所述驱动件的输出轴与驱动齿轮同轴固定。

17、通过采用上述技术方案，驱动组件与控制单元电连接，实现延伸板的自动伸出和收回，当感应块向下按压触发感应开关后，控制单元不仅控制消毒喷雾头喷洒酒精喷雾，还同时控制延伸板伸出底座外，为用户提供更稳定的支撑。

18、可选的，所述臂筒远离控制面板一侧的外壁嵌设有垫块。

19、通过采用上述技术方案，当臂筒开合至放平时，垫块能够起到支撑臂筒的作用，使得臂筒放置更加稳定。

20、综上所述，本申请包括以下至少一种有益效果：

21、1.通过设置可相对底座转动的臂筒，实现了根据不同身高人群灵活调节臂筒角度的功能；而限位组件可限制臂筒的开合角度，同时避免了臂筒开合过大或过小导致设备损坏的情况；

22、2.通过在臂筒内设置双检测传感器，两个传感器同时工作并对血压进行检测，以获取更准确的血压数据，通过双传感器数据的比对和校正，有效排除干扰因素，提高了血压检测的准确性；

23、3.通过设置消毒喷雾头和可伸缩的延伸板，消毒喷雾头能够在测量前自动对手臂进行消毒，提升了卫生安全性，延伸板的自动伸出功能为测量时提供了稳定的支撑，确保了测量的准确性。

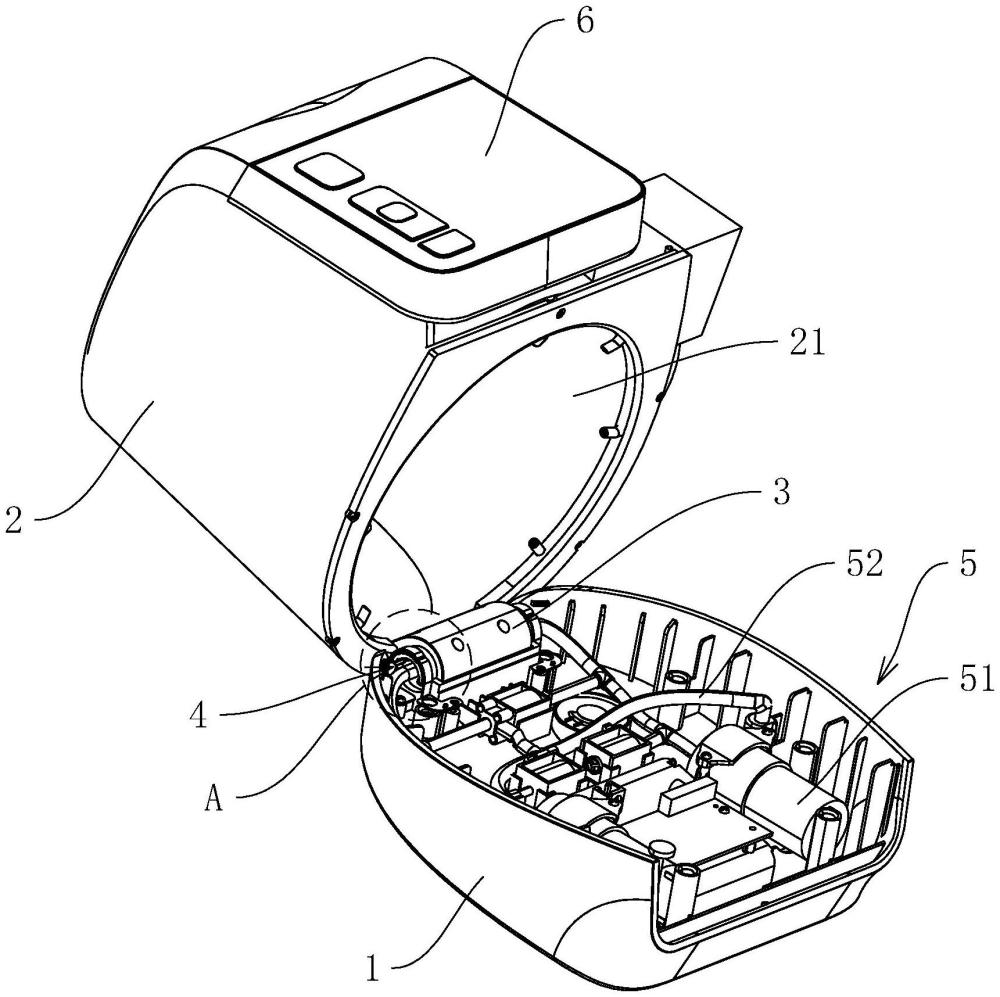

1.一种血压计，其特征在于：包括底座（1）和臂筒（2），所述臂筒（2）位于底座（1）上方，所述臂筒（2）底部通过转轴（3）与底座（1）铰接，所述转轴（3）设置于臂筒（2）靠近底座（1）一侧，所述转轴（3）转动连接于底座（1）的一侧，所述臂筒（2）通过转轴（3）与底座（1）实现转动开合，以根据不同身高的人调节臂筒（2）与底座（1）之间的开合角度，所述底座（1）内部于转轴（3）两端均设置有限位组件（4），所述限位组件（4）用于限制臂筒（2）相对底座（1）转动的角度；

2.根据权利要求1所述的一种血压计，其特征在于：所述限位组件（4）包括限位半环（41）和限位弹片（42），所述限位半环（41）同轴固定于转轴（3）的外周，并包覆转轴（3），所述限位弹片（42）环绕并包覆于限位半环（41）的外周，并且两端均可拆卸连接于底座（1），所述限位弹片（42）内圈设置有向内凸出的限位凸起（421），所述限位半环（41）外周间隔设置有多个内凹的限位凹槽（411），所述限位半环（41）跟随转轴（3）转动时，所述限位凸起（421）沿限位半环（41）的外周滑动，并且间隔卡设于各限位凹槽（411）内。

3.根据权利要求1所述的一种血压计，其特征在于：所述检测组件包括两个检测传感器，两个所述检测传感器同时于控制单元电连接，两个所述检测传感器用于同时对血压进行检测。

4.根据权利要求1所述的一种血压计，其特征在于：所述臂筒（2）靠近底座（1）一端的内圈处周向间隔设置有多个消毒喷雾头（22），每个所述消毒喷雾头（22）均倾斜朝向臂筒（2）内圈方向。

5.根据权利要求4所述的一种血压计，其特征在于：所述臂筒（2）外壁设置有消毒盒（23），所述消毒盒（23）用于盛装消毒酒精，所述消毒喷雾头（22）与消毒盒（23）通过连接管（24）相连通。

6.根据权利要求5所述的一种血压计，其特征在于：所述底座（1）上设置有用于放置小臂的支撑面板（11），所述支撑面板（11）表面开设有内陷的放置凹槽（111），所述放置凹槽（111）沿支撑面板（11）长度方向延伸，所述支撑面板（11）于靠近臂筒（2）一端的放置凹槽（111）内设置有感应块（112），所述感应块（112）滑动连接于支撑面板（11）并能够向底座（1）内部按压，所述底座（1）内部对应感应块（112）的位置设置有感应开关（12），所述感应开关（12）和消毒喷雾头（22）均与控制单元电连接，当感应块（112）向下按压触发感应开关（12）后，所述控制单元控制消毒喷雾头（22）喷洒酒精喷雾。

7.根据权利要求6所述的一种血压计，其特征在于：所述底座（1）内部对应支撑面板（11）的下方滑动连接有延伸板（13），所述延伸板（13）的外形与放置凹槽（111）相对应，所述延伸板（13）平行于支撑面板（11）长度方向，并能够伸出底座（1）外，所述底座（1）内还设置有驱使延伸板（13）滑动的驱动组件，所述驱动组件与控制单元电连接，当感应块（112）向下按压触发感应开关（12）后，所述控制单元控制延伸板（13）伸出底座（1）外。

8.根据权利要求7所述的一种血压计，其特征在于：所述驱动组件包括驱动齿轮（14）、驱动齿条（15）和驱动件，所述驱动齿条（15）设置于延伸板（13）底部且沿延伸板（13）长度方向延伸，所述驱动齿轮（14）与驱动齿条（15）相啮合，所述驱动件的输出轴与驱动齿轮（14）同轴固定。

9.根据权利要求1所述的一种血压计，其特征在于：所述臂筒（2）远离控制面板（6）一侧的外壁嵌设有垫块。
