用于活检帽的内部密封件的制作方法

409次浏览
用于活检帽的内部密封件的制作方法

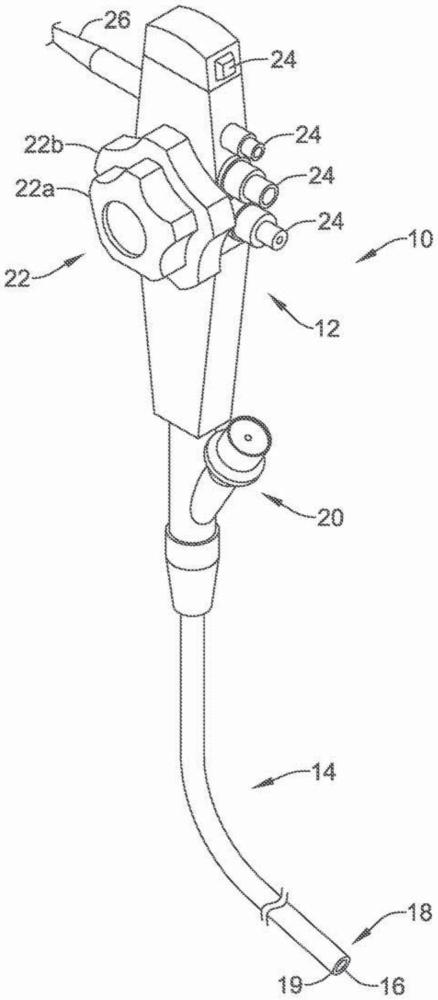

本发明总体涉及医疗装置,诸如内窥镜、导丝、导管和导入器的领域。更特别地,本发明涉及活检帽配置,其为医疗器械提供至工作通道,诸如用于内窥镜的进入端口的工作通道的可密封通路。


背景技术:

1、已经开发了各种各样的内窥镜组件、活检帽和密封件。在已知内窥镜组件、活检帽和密封件中,每一种均具有某些优点和缺点。持续需要提供替代的内窥镜组件、活检帽和密封件,以及制造和使用其的方法。


技术实现思路

1、本发明提供了用于医疗装置的设计、材料、制造方法和使用替代方案。

2、一种示例医疗装置包括用于与内窥镜结合使用的密封件,密封件包括主体,主体包括围绕中心腔的周向外壁,主体具有顶表面和底表面;以及从外壁朝向腔的中心径向向内延伸的多个突出部分,其中多个突出部分按一系列周向且成角度偏移的层布置,其中每一层包括多个突出部分。

3、针对上述示例来说替代地或另外地,多个突出部分在腔的中心处限定开口,开口轴向延伸通过密封件。

4、针对上述示例来说替代地或另外地,一系列成角度偏移的层沿着主体轴向延伸,使得突出部分围绕密封件300从主体的顶表面向下盘旋至底表面。

5、针对上述示例来说替代地或另外地,每一层包括相同数量的突出部分。

6、针对上述示例来说替代地或另外地,在每一层中的多个突出部分周向间隔开。

7、针对上述示例来说替代地或另外地,每一层包括3至15个突出部分。

8、针对上述示例来说替代地或另外地,多个突出部分以3至15个层布置。

9、针对上述示例来说替代地或另外地,每一层的突出部分与相邻的层偏移10至40度之间。

10、针对上述示例来说替代地或另外地,外壁的外表面包括多个轴向狭缝。

11、一种制造密封件以与内窥镜结合使用的示例方法包括将密封件模制成单件元件,密封件被模制成具有包括围绕中心腔的周向壁的主体以及远离腔从壁向外径向延伸的多个突出部分,其中多个突出部分以一系列周向且成角度偏移的层进行模制;以及将模制的密封件的内里翻出,使得多个突出部分朝向中心腔的中心径向向内延伸。

12、针对上述示例来说替代地或另外地,模制密封件包括围绕型芯元件组装多件式可径向弹出的模具,其中型芯元件限定壁的形状,并且多件式模具限定多个突出部分的形状和取向,其中模制还包括注塑成型密封件,并且随后拆卸多件式模具。

13、针对上述示例来说替代地或另外地,模制密封件包括组装包括顶部和基部的轴向铆合模具和多个板,其中每个板限定一层突出部分的形状和取向,其中模制还包括注塑成型密封件并且随后拆卸轴向铆合模具。

14、另一种与内窥镜结合使用的示例密封件包括主体,主体包括围绕中心腔的周向外壁,主体具有顶表面和底表面;从外壁朝向腔的中心径向延伸的至少一个支撑壁;以及沿着外壁的内表面从支撑壁螺旋向下延伸的至少一个螺旋翼片,其中至少一个螺旋翼片在腔的中心处限定开口。

15、针对上述示例来说替代地或另外地,至少一个螺旋翼片沿着外壁的内表面在第一方向上螺旋地向下延伸并且在第二方向上朝向腔的中心径向地延伸。

16、针对上述示例来说替代地或另外地,至少一个支撑壁仅由第一和第二支撑壁组成,并且至少一个螺旋翼片仅由第一和第二螺旋翼片组成。

17、针对上述示例来说替代地或另外地,第一螺旋翼片从第一支撑壁的顶表面延伸至第二支撑壁的底表面。

18、针对上述示例来说替代地或另外地,每个螺旋翼片具有邻近主体的顶表面的第一端,和在主体的底表面下方延伸的第二端。

19、针对上述示例来说替代地或另外地,开口部分地被限定为在第一和第二支撑壁之间的空间,空间具有邻近第一和第二支撑壁的顶表面的第一直径,以及邻近第一和第二支撑壁的底表面的第二直径。

20、针对上述示例来说替代地或另外地,第一和第二支撑壁彼此直接相对地设置。

21、针对上述示例来说替代地或另外地,密封件设置在活检帽的腔室内,活检帽具有基座,基座带有用于将活检帽固定到内窥镜上的端口的固定构件,活检帽还具有锁定构件和限定腔室的外壳。

22、上面对一些实施例、方面和/或示例的概述不旨在描述本发明的每个实施例或每个实施方案。下面的附图和具体实施方式更特别地举例说明了这些实施例。



技术特征:

1.一种用于与内窥镜结合使用的密封件,其包括:

2.根据权利要求1所述的密封件,其中所述多个突出部分在所述腔的所述中心处限定开口,所述开口轴向延伸通过所述密封件。

3.根据权利要求1至2中任一项所述的密封件,其中所述一系列成角度偏移的层沿着所述主体轴向延伸,使得所述突出部分围绕所述密封件从所述主体的所述顶表面向下盘旋至所述底表面。

4.根据权利要求1至3中任一项所述的密封件,其中每一层包括相同数量的突出部分。

5.根据权利要求1至4中任一项所述的密封件,其中在每一层中的所述多个突出部分周向间隔开。

6.根据权利要求1至5中任一项所述的密封件,其中每一层包括3至15个突出部分。

7.根据权利要求6所述的密封件,其中所述多个突出部分以3至15个层布置。

8.根据权利要求1至7中任一项所述的密封件,其中每一层的突出部分与相邻的层偏移10至40度之间。

9.根据权利要求1至8中任一项所述的密封件,其中所述外壁的外表面包括多个轴向狭缝。

10.根据权利要求1至9中任一项所述的密封件,其中多个突出被模制成所述外壁的一部分。

11.一种制造密封件以与内窥镜结合使用的方法,其包括:

12.根据权利要求11所述的方法,其中模制所述密封件包括围绕型芯元件组装多件式可径向弹出的模具,其中所述型芯元件限定所述壁的形状,并且所述多件式模具限定所述多个突出部分的形状和取向,其中模制还包括注塑成型所述密封件,并且随后拆卸所述多件式模具。

13.根据权利要求11所述的方法,其中模制所述密封件包括组装包括顶部和基部的轴向铆合模具和多个板,其中每个板限定一层突出部分的形状和取向,其中模制还包括注塑成型所述密封件并且随后拆卸所述轴向铆合模具。

14.一种活检帽,包括:

15.根据权利要求14所述的活检帽,其中所述多个突出部分在所述腔的所述中心处限定开口,所述开口轴向延伸通过所述密封件。

16.根据权利要求14至15中任一项所述的活检帽,其中所述一系列成角度偏移的层沿着所述主体轴向延伸,使得所述突出部分围绕所述密封件从所述主体的所述顶表面向下盘旋至所述底表面。

17.根据权利要求14至16中任一项所述的活检帽,其中在每一层中的所述多个突出部分周向间隔开。

18.根据权利要求14至17中任一项所述的活检帽,其中所述外壁的外表面包括多个轴向狭缝。

19.根据权利要求14至18中任一项所述的活检帽,其中多个突出被模制成所述外壁的一部分。

20.根据权利要求14至19中任一项所述的活检帽,还包括具有固定构件的基座,用于将所述活检帽固定到所述内窥镜上的端口。

21.一种用于与内窥镜结合使用的密封件,其包括:

22.根据权利要求21所述的密封件,其中所述多个突出部分在所述腔的所述中心处限定开口,所述开口轴向延伸通过所述密封件。

23.根据权利要求21至22中任一项所述的密封件,其中所述一系列成角度偏移的层沿着所述主体轴向延伸,使得所述突出部分围绕所述密封件从所述主体的所述顶表面向下盘旋至所述底表面。

24.根据权利要求21至23中任一项所述的密封件,其中每一层包括相同数量的突出部分。

25.根据权利要求21至24中任一项所述的密封件,其中在每一层中的所述多个突出部分周向间隔开。

26.根据权利要求21至25中任一项所述的密封件,其中每一层包括3至15个突出部分。

27.根据权利要求26所述的密封件,其中所述多个突出部分以3至15个层布置。

28.根据权利要求21至27中任一项所述的密封件,其中每一层的突出部分与相邻的层偏移10至40度之间。

29.根据权利要求21至28中任一项所述的密封件,其中所述外壁的外表面包括多个轴向狭缝。

30.根据权利要求21至29中任一项所述的密封件,其中多个突出被模制成所述外壁的一部分。


技术总结
可以与内窥镜组件相结合地提供活检帽和密封件以及制造和使用其的方法。密封件可以包括主体,其包括围绕中心腔的周向外壁。所述密封件可以包括从所述外壁朝向所述腔的中心径向延伸的至少一个支撑壁,以及沿着所述外壁的内表面从所述支撑壁螺旋向下延伸的至少一个螺旋翼片,其中所述至少一个螺旋翼片在所述腔的所述中心处限定开口。所述密封件可以替代地包括多个突出部分,其从所述外壁朝向所述腔的中心径向延伸,其中所述多个突出部分按一系列周向且成角度偏移的层布置。

技术研发人员:温卡特斯·尼拉梅甘,沙林·辛格·拉瓦特,哈切坦·辛格·阿内亚,斯瓦米·厄帕德海耶,布奥帕蒂·拉贾拉特南,阿米特·巴哈罗斯
受保护的技术使用者:波士顿科学医疗设备有限公司
技术研发日:
技术公布日:2024/11/14
