一种便于存取布料的消毒机的制作方法

本技术涉及消毒设备，尤其涉及一种便于存取布料的消毒机。

背景技术：

1、针织面料即是利用织针将纱线弯曲成圈并相互串套而形成的织物。针织面料与梭织面料的不同之处在于纱线在织物中的形态不同。布料加工后，对布料进行消毒是有必要的，布料的消毒有助于布料的存储入库，保障了布料的质量。

2、但现有的布料消毒机在使用时，还存在以下问题：

3、现有的消毒机在使用时，大多只能够单一地对未裁剪过的布料或裁剪后叠放好的布料进行消毒，使用功能单一，使用效果不够好；

4、现有的消毒机在使用时不便进行布料的存取，不论是消毒液式消毒机还是加热式消毒机，用户都不方便对消毒后的布料进行取出，使用时不够方便。

5、针对上述问题，本实用新型文件提出了一种便于存取布料的消毒机。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在布料消毒机功能单一，且不便进行布料的存取等缺点，而提出的一种便于存取布料的消毒机。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种便于存取布料的消毒机，包括：

4、消毒箱，所述消毒箱的一侧铰接有活动门，所述活动门的一侧固定安装有多个磁吸条，所述活动门与消毒箱之间磁性连接；

5、还包括多个微波发生器，多个所述微波发生器分别固定安装于消毒箱的两侧内壁，多个所述微波发生器两两一组，所述微波发生器用于对放置于消毒箱内部的布料进行微波消毒；

6、还包括置物组件，所述置物组件用于进行裁剪后布料的放置；

7、还包括推出组件，所述推出组件用于进行置物组件的推出与收回。

8、在一种可能的设计中，所述推出组件包括固定安装于消毒箱一侧内壁的多个限位杆，多个所述限位杆的一端滑动贯穿有同一个安装板，所述安装板的顶部固定安装有连接支架，所述消毒箱的顶部开设有滑槽，所述连接支架与滑槽的内壁滑动连接，所述消毒箱的顶部固定设置有输送带，所述输送带位于滑槽的上方，所述消毒箱的顶部固定安装有伺服电机，所述伺服电机的输出轴与输送带的传动辊的一端固定连接，所述连接支架的顶部与输送带的传动带表面固定连接。

9、在一种可能的设计中，所述置物组件包括固定安装于安装板一侧的四个固定杆，四个所述固定杆两两一组，位于同一高度的两个所述固定杆的外壁套设有同一个置物托盘，所述置物托盘由置物板和多个安装环组成，多个所述安装环分别固定安装在置物板的两侧，多个所述安装环均套设于相应的固定杆的外壁，所述置物板内开设有多个通孔，用于确保放置在置物板上的布料底部能够与外部有较多的接触，两个所述置物托盘均与两侧的微波发生器相配合。

10、在一种可能的设计中，还包括两个外接壳，两个所述外接壳分别固定贯穿消毒箱的两侧，两个所述外接壳内均转动连接有两个导向辊，两个所述导向辊相配合，两个所述外接壳和多个所述导向辊能够实现未裁剪布料的导向输送。

11、在一种可能的设计中，多个所述固定杆的外壁均转动套设有多个转动套管，多个所述转动套管与相邻的安装环之间间隔排列，多个所述固定杆的一端均开设有螺纹，并螺纹连接有端盖，所述端盖用于进行置物托盘和多个转动套管的限位，多个所述转动套管用于进行未裁剪布料的导向。

12、在一种可能的设计中，所述活动门上设置有观察窗，所述观察窗用于方便对消毒箱内进行观察。

13、在一种可能的设计中，所述消毒箱的顶部固定安装有顶壳，所述输送带、伺服电机均位于顶壳内，所述顶壳用于对输送带、伺服电机提供保护。

14、本申请中，使用时，用户可开启活动门，接着启动伺服电机，输送带能够带动安装板进行移动，直到安装板移动至限位杆的一端，此时两个置物托盘均被推至消毒箱外，用户便可将裁剪后的布料的放置在置物托盘上，接着控制伺服电机反向转动，即可将安装板收回消毒箱内，之后关闭活动门，启动多个微波发生器，便可对放置于消毒箱内的布料进行微波消毒；消毒结束后，用户可按照上述操作，再次将置物托盘推出，即可快速进行布料的取出；当用户需要对未裁剪的布料进行消毒时，此时用户可将布料通过一侧的外接壳输送至消毒箱内，之后经过消毒箱内多个转动套管的导向，再从另一侧的外接壳中穿出，完成对未裁剪布料的移动路径规划，最后启动微波发生器，通过缓慢进行布料的输送，即可对布料进行消毒。

15、有益效果

16、本实用新型中，所述一种便于存取布料的消毒机，通过置物组件，可对裁剪后的布料进行放置，同时通过设置有导向辊和转动套管，还能够对未裁剪的布料进行输送式加工，加工方式多样，使用效果好；

17、本实用新型中，所述一种便于存取布料的消毒机，通过推出组件，可利用输送带将置物托盘推出至消毒箱外，能够方便用户对布料进行存放与取出，便于使用，可减少消毒设备对用户造成的伤害，使用效果好；

18、本实用新型中，该消毒机可利用微波发生器对布料进行微波消毒，同时能够对裁剪后的布料进行放置，且通过设置有导向辊和转动套管，还能够对未裁剪的布料进行输送式加工，加工方式多样，使用效果好，还可利用输送带将置物托盘推出至消毒箱外，能够方便用户对布料进行存放与取出，便于使用，可减少消毒设备对用户造成的伤害。

1.一种便于存取布料的消毒机，其特征在于，包括：

2.根据权利要求1所述的一种便于存取布料的消毒机，其特征在于，所述推出组件包括固定安装于消毒箱（1）一侧内壁的多个限位杆（5），多个所述限位杆（5）的一端滑动贯穿有同一个安装板（6），所述安装板（6）的顶部固定安装有连接支架（8），所述消毒箱（1）的顶部开设有滑槽（16），所述连接支架（8）与滑槽（16）的内壁滑动连接，所述消毒箱（1）的顶部固定设置有输送带（17），所述输送带（17）位于滑槽（16）的上方，所述消毒箱（1）的顶部固定安装有伺服电机（18），所述伺服电机（18）的输出轴与输送带（17）的传动辊的一端固定连接，所述连接支架（8）的顶部与输送带（17）的传动带表面固定连接。

3.根据权利要求2所述的一种便于存取布料的消毒机，其特征在于，所述置物组件包括固定安装于安装板（6）一侧的四个固定杆（9），四个所述固定杆（9）两两一组，位于同一高度的两个所述固定杆（9）的外壁套设有同一个置物托盘（11），所述置物托盘（11）由置物板（13）和多个安装环（14）组成，多个所述安装环（14）分别固定安装在置物板（13）的两侧，多个所述安装环（14）均套设于相应的固定杆（9）的外壁，所述置物板（13）内开设有多个通孔（15），用于确保放置在置物板（13）上的布料底部能够与外部有较多的接触，两个所述置物托盘（11）均与两侧的微波发生器（7）相配合。

4.根据权利要求3所述的一种便于存取布料的消毒机，其特征在于，还包括两个外接壳（3），两个所述外接壳（3）分别固定贯穿消毒箱（1）的两侧，两个所述外接壳（3）内均转动连接有两个导向辊（4），两个所述导向辊（4）相配合，两个所述外接壳（3）和多个所述导向辊（4）能够实现未裁剪布料的导向输送。

5.根据权利要求4所述的一种便于存取布料的消毒机，其特征在于，多个所述固定杆（9）的外壁均转动套设有多个转动套管（10），多个所述转动套管（10）与相邻的安装环（14）之间间隔排列，多个所述固定杆（9）的一端均开设有螺纹，并螺纹连接有端盖（12），所述端盖（12）用于进行置物托盘（11）和多个转动套管（10）的限位，多个所述转动套管（10）用于进行未裁剪布料的导向。

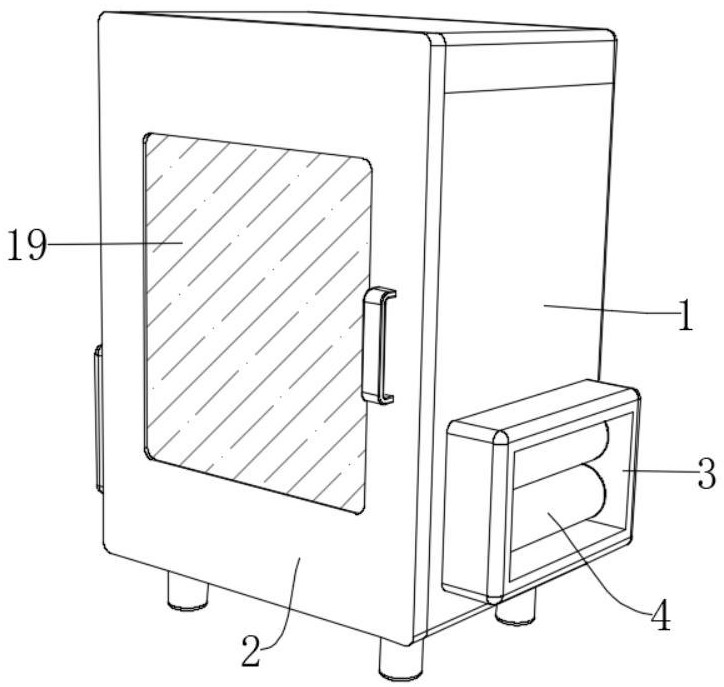

6.根据权利要求1所述的一种便于存取布料的消毒机，其特征在于，所述活动门（2）上设置有观察窗（19），所述观察窗（19）用于方便对消毒箱（1）内进行观察。

7.根据权利要求2所述的一种便于存取布料的消毒机，其特征在于，所述消毒箱（1）的顶部固定安装有顶壳（20），所述输送带（17）、伺服电机（18）均位于顶壳（20）内，所述顶壳（20）用于对输送带（17）、伺服电机（18）提供保护。
