一种急救转运辅助装置的制作方法

本发明涉及医疗辅助器械,特别涉及一种急救转运辅助装置。
背景技术:
1、在现代医疗体系中,患者转运是日常医疗活动不可或缺的一环,尤其在紧急救治、手术准备及检查过程中,高效安全地将患者从病床转移至诊疗设备或手术台上显得尤为重要。传统的人力搬运方式,依赖医护人员集体协作,不仅极度耗费人力,增加工作强度,还可能因操作不当对患者造成二次伤害,如压迫性损伤、疼痛加剧乃至骨折,尤其对脆弱的重症与术后患者构成重大风险。
2、为应对这一挑战,转运床技术应运而生,作为提升患者转运效率与安全性的创新解决方案。转运床通过机械或电动驱动,实现患者床到床的自动化转移,显著减轻了医护人员的体力负担,降低了转运过程中的安全隐患。然而,现有转运床设计多沿袭病床形态,转运时需要放在两张床之间,占用空间较大,这在空间有限的医疗环境中难以使用。此外,转运床结构复杂,成本高,也使其在资源有限的医疗机构普及受阻。
技术实现思路
1、本发明的目的是提供一种急救转运辅助装置,其结构为一块板状,可直接放在两张床上使用,空间占用更小,并且且结构更加简单,更易于推广使用。
2、本发明的上述技术目的是通过以下技术方案得以实现的:一种急救转运辅助装置,包括中空的转运板,所述转运板的一端设置有驱动壳体,所述转运板下端开口,所述转运板设置有多个沿其长度方向分布的转运输送区,所述转运板设置有多个沿其长度方向分布的位移传动区,所述位移传动区且与所述转运输送区两两交错并排分布;
3、每一转运输送区均外套有能够横向运动的转运输送带,所述转运板内转动连接有多根沿其长度方向设置的转运驱动轴,所述转运板内于每一转运驱动轴的边缘均转动连接有沿其长度方向设置的传动轴,每一转运输送带的下部均呈波浪形交错穿过每一转运驱动轴及每一传动轴,每一位移传动区内均设置有能够横向运动的位移输送带,每一位移输送带的下部均伸出所述转动板且低于所述转运输送带,所述转运板内转动连接有多根沿其长度方向设置且用于驱动所述位移输送带运动的位移驱动轴;
4、每一转运驱动轴的一端均伸入所述驱动壳体内设置有转运蜗轮,所述驱动壳体内转动连接有横向设置的转运动力轴,所述转运动力轴上设置有多个与所述转运蜗轮一一对应啮合的转运蜗杆,所述驱动壳体内安装有用于驱动所述转运动力轴转动的转运驱动电机,每一位移驱动轴的一端均伸入所述驱动壳体内设置有位移蜗轮,所述驱动壳体内转动连接有横向设置的位移动力轴,所述位移动力轴上设置有多个与所述位移蜗轮一一对应啮合的位移蜗杆,所述驱动壳体内安装有用于驱动所述位移动力轴转动的位移驱动电机。
5、通过采用上述技术方案,需要进行患者转运时,首先将需要转运的两张床靠近,将本发明的辅助装置放到空床上,接通电源后,首先启动位移驱动电机,驱动位移驱动轴转动带动位移输送带运动,进而驱动辅助装置向患者方向移动,随后同时启动转运驱动电机,驱动转运动力轴转动转动,驱动转运输送带与位移输送带同向运动,逐步将辅助装置移动到患者的背部,随后仅位移驱动电机驱动位移驱动轴反向转动,带动辅助装置及患者向空床移动,当移动到空床后,转运驱动电机及位移驱动电机同时工作,驱动转运输送带与位移输送带向远离患者方向移动,最终从患者的背部抽出,完成转运。
6、本发明的进一步设置为:所述转运板下端的开口端设置有底板,所述底板横向的两边与所述转运板的边缘之间留有供所述转运输送带及所述位移输送带通过的通过开口,每一转运输送带的下部均位于所述底板的上方,每一位移输送带均位于所述底板的下方。
7、本发明的进一步设置为:每一转运输送区的两端均向外设置有斜角边,每一转运输送带的两端均外套对应斜角边。
8、本发明的进一步设置为:所述转运板的上端于每一位移传动区均向下凹陷形成防接触槽。
9、本发明的进一步设置为:所述转运驱动电机的动力输出轴连接有横向设置的第一驱动轴,所述第一驱动轴与所述转运动力轴之间通过多条第一传动带传动,所述位移驱动电机的动力输出轴连接有横向设置的第二驱动轴,所述第二驱动轴与所述位移动力轴之间通过多条第二传动带传动。
10、本发明的进一步设置为:所述驱动壳体的外侧连接有电源线。
11、综上所述,本发明具有以下有益效果:
12、其一、本发明的结构为一块板状,在转运患者时能够直接放在两张床上,不需要再预留出一张转运床的位置,所需要的使用空间更小,并且且结构更加简单,更易于推广使用;
13、其二、本发明将动力装置设置在转运板一端的驱动壳体内,使得转运板能够尽可能做的更薄,实际使用时能够更加平滑的将患者进行转运,既便于操作又保证了患者的舒适度。
技术特征:

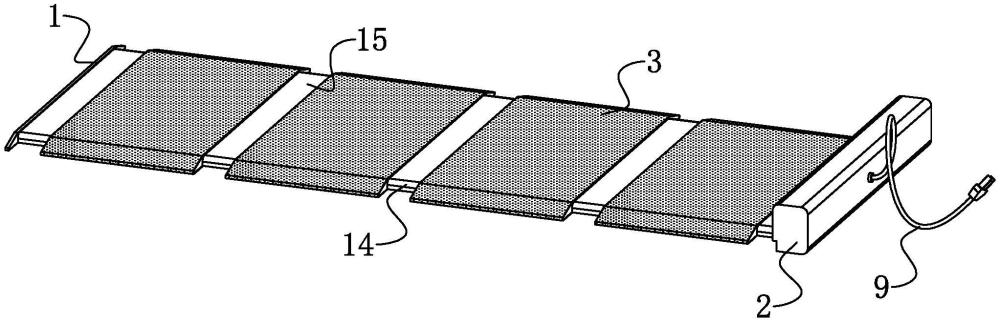

1.一种急救转运辅助装置,包括中空的转运板(1),所述转运板(1)的一端设置有驱动壳体(2),其特征在于:所述转运板(1)下端开口,所述转运板(1)设置有多个沿其长度方向分布的转运输送区(12),所述转运板(1)设置有多个沿其长度方向分布的位移传动区(14),所述位移传动区(14)且与所述转运输送区(12)两两交错并排分布;
2.根据权利要求1所述的一种急救转运辅助装置,其特征在于:所述转运板(1)下端的开口端设置有底板(11),所述底板(11)横向的两边与所述转运板(1)的边缘之间留有供所述转运输送带(3)及所述位移输送带(5)通过的通过开口,每一转运输送带(3)的下部均位于所述底板(11)的上方,每一位移输送带(5)均位于所述底板(11)的下方。
3.根据权利要求1所述的一种急救转运辅助装置,其特征在于:每一转运输送区(12)的两端均向外设置有斜角边(13),每一转运输送带(3)的两端均外套对应斜角边(13)。
4.根据权利要求1所述的一种急救转运辅助装置,其特征在于:所述转运板(1)的上端于每一位移传动区(14)均向下凹陷形成防接触槽(15)。
5.根据权利要求1所述的一种急救转运辅助装置,其特征在于:所述转运驱动电机(72)的动力输出轴连接有横向设置的第一驱动轴(73),所述第一驱动轴(73)与所述转运动力轴(7)之间通过多条第一传动带(74)传动,所述位移驱动电机(82)的动力输出轴连接有横向设置的第二驱动轴(83),所述第二驱动轴(83)与所述位移动力轴(8)之间通过多条第二传动带(84)传动。
6.根据权利要求1所述的一种急救转运辅助装置,其特征在于:所述驱动壳体(2)的外侧连接有电源线(9)。
技术总结
本发明公开了一种急救转运辅助装置,集成了中空的转运板与驱动壳体,设计有交错分布的转运输送区与位移传动区,提高了空间利用率,转运输送带与位移输送带的精妙配置,前者斜角边设计便于患者下部导入,后者下置避免干扰,两者分别通过波浪交错结构穿经转运驱动轴与传动轴、位移驱动轴,实现精准操控,内置的转运与位移驱动电机,通过高效率传动系统,独立驱动转运动力轴与位移动力轴,确保了转运输送带与位移输送带的协调动作,既简化转运流程,又显著增强了安全性与效率。该装置凭借其精巧设计,有效降低转运风险,极大提升了医疗急救转运效能,是对现有转运技术的重大革新,为急救操作提供了更加安全、高效的解决方案。
技术研发人员:招建华,李延辉,袁志坤,肖文良,江均贤,李景东,钟清华,张会娣,夏猛
受保护的技术使用者:东莞市石碣医院
技术研发日:
技术公布日:2024/11/26
技术研发人员:招建华,李延辉,袁志坤,肖文良,江均贤,李景东,钟清华,张会娣,夏猛
技术所有人:东莞市石碣医院
