一种用于安全生产的电焊操作防护设备的制作方法

368次浏览
一种用于安全生产的电焊操作防护设备的制作方法

本技术涉及电焊辅助用具,具体为一种用于安全生产的电焊操作防护设备。


背景技术:

1、电焊操作防护设备是焊接工作时保护工作人员必不可少的装置之一,其焊割作业中起到保护作业人员安全的工具,是集光学、电子学、人体学、材料学等学科为一体的高科技产品,遮光镜片能在瞬间探测到电焊时弧光的产生与消失,迅速驱动液晶体遮光变色等以达到安全有效的过滤有害光,从而保护焊工的眼、面部避免弧光辐射的伤害。

2、专利文件:cn218247571u,公开了一种便携式电焊操作防护设备,上述电焊操作防护设备主要考虑如何通过防护面罩对焊接的工作人员进行防护,活性炭过滤片与海绵体对焊接产生的灰尘进行过滤,避免烟尘进入人体内,多个活性炭过滤片和海绵体在长时间佩戴使用后,方便工作人员及时更换,避免过滤性能下降,影响对烟尘的过滤,提高了对工作人员的安全性,存储罐用于打湿海绵体,方便对吸入的空气增加湿度,避免对工作人员的呼吸道造成影响的问题;

3、现有的电焊操作防护设备的缺陷是:没有考虑如何能够在焊接工作过程中更加严密的保护工作人员,降低了安全性的问题。


技术实现思路

1、本实用新型的目的在于提供一种用于安全生产的电焊操作防护设备,以解决上述背景技术中不便于更加严密的保护工作人员,安全性低的技术问题。

2、为实现上述目的,本实用新型提供如下技术方案:一种用于安全生产的电焊操作防护设备,包括面罩,所述面罩的背部安装有松紧带,所述面罩的底部安装有防护组件,所述防护组件用于防止火花和弧光辐射伤害工作人员的颈部;

3、所述防护组件包括阻燃布,所述阻燃布的底部安装有两个皮带,两个所述皮带相互靠近的一侧分别通过连接部件安装有锁芯,两个所述锁芯的外侧分别贯穿开设有锁孔,所述阻燃布的背部安装有两个锁座,两个所述锁座的顶部分别贯穿开设有通孔,两个所述通孔远离阻燃布的一侧分别开设有活动槽,两个所述活动槽远离阻燃布的一侧分别通过弹簧安装有空心环,两个所述空心环的内侧分别安装有方杆,两个所述方杆的背部分别安装有拉板。

4、优选的,所述方杆的另一端位于通孔的内侧。

5、优选的,所述面罩的贯穿正面安装有镜盒,镜盒的内侧安装有遮光镜片。

6、优选的,所述镜盒的左右两侧分别开设有侧孔,镜盒的左右两侧分别开设有侧槽,且两个侧槽分别位于两个侧孔的底部。

7、优选的,两个所述侧槽的背部内壁分别通过弹簧安装有推板,两个推板的正面分别安装有插板。

8、优选的,所述侧孔的底壁顶部放置有移动杆,移动杆的正面贯穿开设有两个方孔,且两个插板分别位于两个方孔的内侧,移动杆的底部安装有防护板。

9、优选的,所述镜盒的底壁顶部通过弹簧安装有顶板,且顶板位于防护板的顶部。

10、与现有技术相比,本实用新型的有益效果是:

11、1、本实用新型通过设置有阻燃布,阻燃布能够防止火星和弧光辐射伤害工作人员,工作人员拉伸松紧带将面罩固定在工作人员头部,然后拉动其中一个皮带从工作人员腋下穿过后将锁芯从锁座的底部插入通孔的内侧,当锁孔与活动槽的正面对齐后释放拉板,空心环推动方杆移入锁孔的内侧,同样的步骤将另一个方杆固定在锁孔的内侧,进而使的两个锁芯和两个锁座将阻燃布固定到工作人员颈部和胸口正面,进而能够更加严密的保护工作人员,提高了安全性。

12、2、本实用新型通过安装有防护板,工作人员拉动两个推板沿侧槽的内侧向靠近面罩的一侧移动,两个插板移出两个侧孔的内侧,解除对移动杆的限制,顶板推动防护板和移动杆沿侧孔的内侧向靠近镜盒顶部的一侧移动,释放两个推板,防护板将插板限制在侧槽的内侧,然后工作人员拉动移动杆向靠近镜盒顶部的一侧移动,移动杆带动防护板向靠近镜盒顶部的一侧移动,当移动杆的顶部与镜盒的顶壁底部贴合时,防护板位于遮光镜片的正前方,同时解除对插板的限制,两个推板推动两个插板移动至防护板的底部,将防护板限制在遮光镜片的正前方,支撑防护板对遮光镜片进行封闭和防护,避免了遮光镜片在闲置时被外物撞击碎裂。



技术特征:

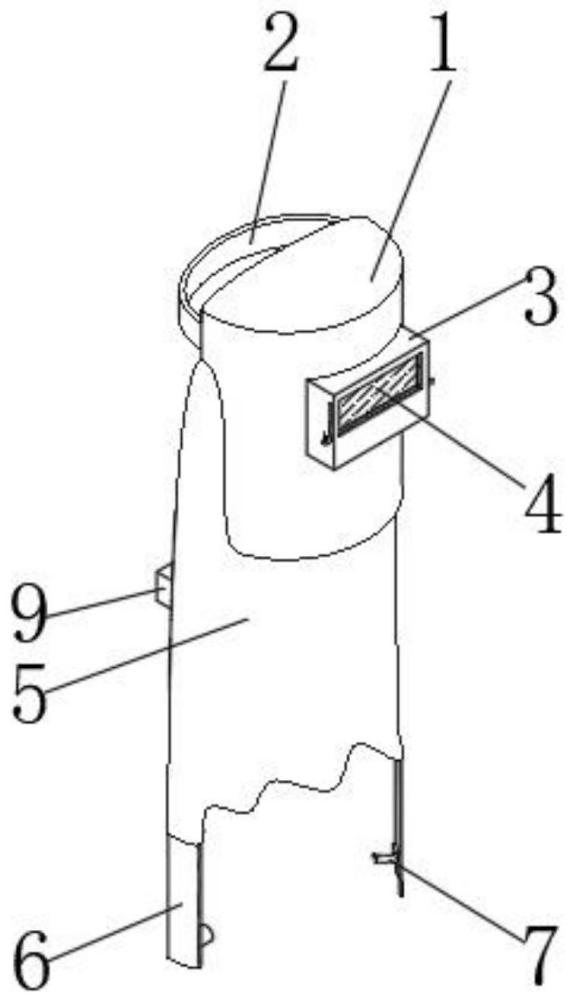

1.一种用于安全生产的电焊操作防护设备,其特征在于:包括面罩(1),所述面罩(1)的背部安装有松紧带(2),所述面罩(1)的底部安装有防护组件,所述防护组件用于防止火花和弧光辐射伤害工作人员的颈部;

2.根据权利要求1所述的一种用于安全生产的电焊操作防护设备,其特征在于:所述方杆(22)的另一端位于通孔(10)的内侧。

3.根据权利要求1所述的一种用于安全生产的电焊操作防护设备,其特征在于:所述面罩(1)的贯穿正面安装有镜盒(3),镜盒(3)的内侧安装有遮光镜片(4)。

4.根据权利要求3所述的一种用于安全生产的电焊操作防护设备,其特征在于:所述镜盒(3)的左右两侧分别开设有侧孔(14),镜盒(3)的左右两侧分别开设有侧槽(15),且两个侧槽(15)分别位于两个侧孔(14)的底部。

5.根据权利要求4所述的一种用于安全生产的电焊操作防护设备,其特征在于:两个所述侧槽(15)的背部内壁分别通过弹簧安装有推板(16),两个推板(16)的正面分别安装有插板(17)。

6.根据权利要求5所述的一种用于安全生产的电焊操作防护设备,其特征在于:所述侧孔(14)的底壁顶部放置有移动杆(19),移动杆(19)的正面贯穿开设有两个方孔(18),且两个插板(17)分别位于两个方孔(18)的内侧,移动杆(19)的底部安装有防护板(20)。

7.根据权利要求6所述的一种用于安全生产的电焊操作防护设备,其特征在于:所述镜盒(3)的底壁顶部通过弹簧安装有顶板(21),且顶板(21)位于防护板(20)的顶部。


技术总结
本技术公开了一种用于安全生产的电焊操作防护设备,涉及电焊辅助用具技术领域,包括面罩,所述面罩的背部安装有松紧带,所述面罩的底部安装有防护组件,所述防护组件用于防止火花和弧光辐射伤害工作人员的颈部,本技术通过设置有阻燃布,拉动其中一个皮带从工作人员腋下穿过后将锁芯从锁座的底部插入通孔的内侧,同样的步骤将另一个方杆固定在锁孔的内侧,进而将阻燃布固定到工作人员颈部和胸口正面,更加严密的保护工作人员,拉动两个推板解除对移动杆的限制,然后工作人员拉动移动杆带动防护板移动,两个插板移动至防护板的底部,支撑防护板对遮光镜片进行封闭和防护,避免了遮光镜片在闲置时被外物撞击碎裂。

技术研发人员:乔龙情
受保护的技术使用者:乔龙情
技术研发日:20240224
技术公布日:2024/11/21
文档序号 : 【 40072398 】

技术研发人员:乔龙情
技术所有人:乔龙情

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
