静脉输液自动停止装置

本发明属于医疗器械领域，具体地说，涉及一种静脉输液自动停止装置。

背景技术：

1、静脉滴注输液是利用大气压和液体静压原理将大量无菌液体、电解质、药物由静脉输入体内的方法，目前医院内的输液器构造主要是由软管、滴壶、针座、封盖、流量调节器、药水针、针柄和针头保护盖组合而成的，在大气压力的作用下，输液瓶内的药液从输液软管流入滴壶中，当软管及滴壶中水柱的压力大于体内的静脉压时，输液瓶内的液体就从软管流入静脉中，但是，传统的输液器当药液输入完后需要有人及时调节药液流动更换输液瓶或者拔出针头，否则会因为体内血管压力大于输液器空瓶的压力造成血液回流的问题。

2、公告号为cn114053511a的中国专利公开了一种自动停止静脉滴注输入的输液器，包括上软管设置有药水针，上软管另一端连接滴壶，滴壶内有无菌磨砂面浮力珠，滴壶底端设置有凹型磨砂面球面，凹型球面外设置有球面保护壳并连接下软管，下软管上设置有流量调节器，同时下软管穿过流量调节器连接针座，针座上设置有输液针导管，输液针导管另一端设有针柄，针柄连接着输液针针管。

3、而该申请中所公开的自动停止静脉滴注输入的输液器在使用的过程中，通过浮起的无菌磨砂面浮力珠落下凹型磨砂面球面内，实现将下软管输液口完全封堵住，而无菌磨砂面浮力珠因利用自身重力封堵，其封堵能力较弱，血液回流易使药液将无菌磨砂面浮力珠顶起。

技术实现思路

1、本发明要解决的技术问题在于克服现有技术的不足，提供一种静脉输液自动停止装置。

2、为解决上述技术问题，本发明采用技术方案的基本构思是：

3、一种静脉输液自动停止装置，包括滴壶，滴壶下部连接有下连接管、上部连接有上连接管、侧部连接有触发线束，上连接管上设置有与触发线束相对应的警报器，下连接管上设置有弹滑磁吸件；

4、滴壶内壁下部的周侧设有弹性漏斗，弹性漏斗中部区域相对顶端和底端区域的壁厚较薄，触发线束下部内嵌在弹性漏斗内，滴壶内活动配合有中空金属球，中空金属球表面包裹有悬浮层，中空金属球位于弹性漏斗的上方；

5、弹滑磁吸件包括设置在下连接管上的连接环，连接环上部弹性配合有拉环，拉环上端内嵌有多个磁柱，磁柱位于滴壶的下方。

6、可选的，弹性漏斗下部内嵌有防扩环，防扩环位于弹性漏斗下部开口的周侧，防扩环的内径小于悬浮层的直径，通过防扩环限制弹性漏斗下部开口的扩张。

7、可选的，下连接管下部连接有第一软管，第一软管上活动配合有流量调节器，第一软管远离下连接管的一端连接有药液过滤器，药液过滤器远离第一软管的一端连接有第二软管，第二软管远离药液过滤器的一端连接有针柄，针柄上设有静脉输液针，上连接管上部连接有第三软管，第三软管上部连接有瓶塞穿刺器，通过流量调节器挤压第一软管调节药液的流动速率。

8、可选的，连接环和拉环均位于下连接管的周侧，连接环内壁设有内螺纹，下连接管下部周侧设有与内螺纹相适配的外螺纹，连接环螺纹配合在下连接管上，拉环内径略大于外螺纹的外径，通过内螺纹和外螺纹配合，可使连接环固定在下连接管上。

9、可选的，连接环侧部设有与第一软管相对应的第一豁口，第一豁口竖向贯穿连接环，拉环侧部设有与第一软管相对应的第二豁口，第二豁口竖向贯穿拉环，第二豁口位于其中相邻的两个磁柱之间，通过第一豁口和第二豁口配合，可实现对弹滑磁吸件的重复利用。

10、可选的，拉环下侧设有两个导向杆，下连接管位于两个导向杆之间，导向杆竖向贯穿连接环，导向杆下端设有挡块，挡块位于连接环的下端，连接环与拉环之间设置有套设在导向杆周侧的弹簧，通过导向杆提高拉环上下滑动时的稳定性。

11、可选的，警报器包括壳体，壳体内设有控制器、与控制器电性连接的锂电池，壳体一面装设有与上连接管相对应的卡筒，壳体另一面设有与控制器电性连接的绿光灯体、红光灯体、开关按钮、复位按钮、蜂鸣器和母头，母头与触发线束相对应，通过蜂鸣器可发出警报声响提醒患者和看护人员。

12、可选的，卡筒套设在上连接管的周侧，卡筒侧部设有与第三软管相对应的第三豁口，第三豁口竖向贯穿卡筒，通过第三豁口可实现对警报器的重复利用。

13、可选的，上连接管周侧设有限位挡环、侧部设有限位凸块，限位凸块位于限位挡环的上方，卡筒位于限位凸块与限位挡环之间，限位凸块的宽度小于等于第三豁口的宽度，通过限位凸块和限位挡环配合，限制卡筒的上下滑动。

14、可选的，触发线束包括两个铜导体，铜导体周侧包裹有绝缘层，两个绝缘层周侧包裹有外护套，外护套下端设在滴壶侧部，绝缘层下部呈u形结构嵌入在弹性漏斗内，弹性漏斗内设有孔道，两个铜导体的下端均位于孔道内并相互接触，两个铜导体的上端连接有公头，公头卡接在母头内，绝缘层和外护套的上部均设在公头一侧，通过绝缘层防止外护套内的两个铜导体部分相互接触。

15、采用上述技术方案后，本发明与现有技术相比具有以下有益效果，当然，实施本发明的任一产品并不一定需要同时达到以下所述的所有优点：

16、通过将磁柱设置在滴壶外部，将触发线束下部内嵌在弹性漏斗内，以及在中空金属球外部包裹悬浮层，降低金属结构和磁柱与滴壶内的药液接触污染的概率，降低对材质的要求，从而降低相应的生产成本和医疗成本，通过磁柱吸引中空金属球使悬浮层与弹性漏斗紧密接触，提高悬浮层的密封效果，且通过中空金属球表面包裹悬浮层，使悬浮层与弹性漏斗接触处受力均匀，通过弹性漏斗中部区域相对顶端和底端区域的壁厚较薄，使弹性漏斗易受悬浮层挤压发生弹性形变，从而增大弹性漏斗与悬浮层之间的接触面积，进一步提高悬浮层与弹性漏斗之间的密封性，同时当拉动拉环取消磁柱对中空金属球的吸引时，可利用弹性漏斗的回弹推动悬浮层上移。

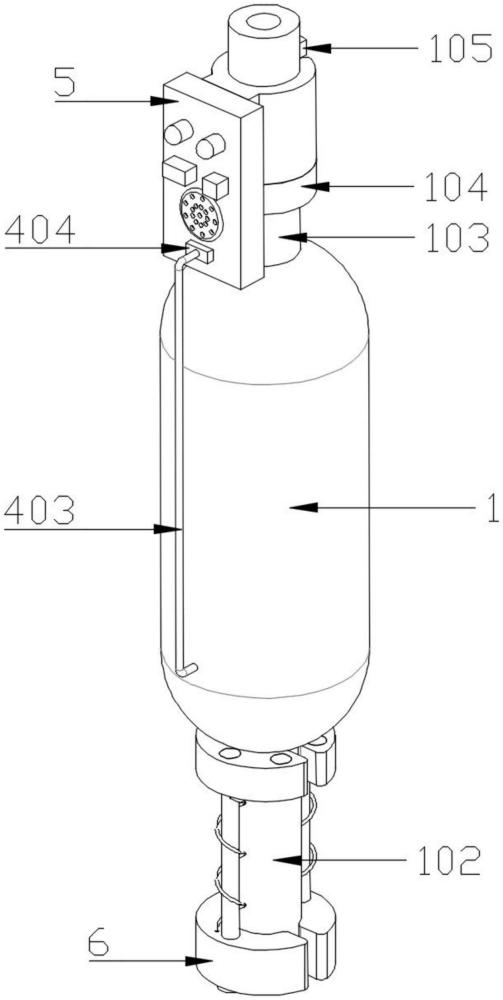

17、下面结合附图对本发明的具体实施方式作进一步详细的描述。

1.一种静脉输液自动停止装置，其特征在于，包括：滴壶(1)，滴壶(1)下部连接有下连接管(102)、上部连接有上连接管(103)、侧部连接有触发线束(4)，上连接管(103)上设置有与触发线束(4)相对应的警报器(5)，下连接管(102)上设置有弹滑磁吸件(6)；

2.根据权利要求1所述的一种静脉输液自动停止装置，其特征在于，弹性漏斗(101)下部内嵌有防扩环(2)，防扩环(2)位于弹性漏斗(101)下部开口的周侧，防扩环(2)的内径小于悬浮层(301)的直径。

3.根据权利要求1所述的一种静脉输液自动停止装置，其特征在于，下连接管(102)下部连接有第一软管(7)，第一软管(7)上活动配合有流量调节器(12)，第一软管(7)远离下连接管(102)的一端连接有药液过滤器(8)，药液过滤器(8)远离第一软管(7)的一端连接有第二软管(9)，第二软管(9)远离药液过滤器(8)的一端连接有针柄(10)，针柄(10)上设有静脉输液针(11)，上连接管(103)上部连接有第三软管(13)，第三软管(13)上部连接有瓶塞穿刺器(14)。

4.根据权利要求3所述的一种静脉输液自动停止装置，其特征在于，连接环(601)和拉环(602)均位于下连接管(102)的周侧，连接环(601)内壁设有内螺纹，下连接管(102)下部周侧设有与内螺纹相适配的外螺纹。

5.根据权利要求4所述的一种静脉输液自动停止装置，其特征在于，连接环(601)侧部设有与第一软管(7)相对应的第一豁口，拉环(602)侧部设有与第一软管(7)相对应的第二豁口，第二豁口位于其中相邻的两个磁柱(603)之间。

6.根据权利要求5所述的一种静脉输液自动停止装置，其特征在于，拉环(602)下侧设有两个导向杆(604)，导向杆(604)竖向贯穿连接环(601)，导向杆(604)下端设有挡块(605)，连接环(601)与拉环(602)之间设置有套设在导向杆(604)周侧的弹簧(606)。

7.根据权利要求3所述的一种静脉输液自动停止装置，其特征在于，警报器(5)包括壳体(501)，壳体(501)内设有控制器、与控制器电性连接的锂电池，壳体(501)一面装设有与上连接管(103)相对应的卡筒(508)，壳体(501)另一面设有与控制器电性连接的绿光灯体(502)、红光灯体(503)、开关按钮(504)、复位按钮(505)、蜂鸣器(506)和母头(507)，母头(507)与触发线束(4)相对应。

8.根据权利要求7所述的一种静脉输液自动停止装置，其特征在于，卡筒(508)套设在上连接管(103)的周侧，卡筒(508)侧部设有与第三软管(13)相对应的第三豁口。

9.根据权利要求8所述的一种静脉输液自动停止装置，其特征在于，上连接管(103)周侧设有限位挡环(104)、侧部设有限位凸块(105)，限位凸块(105)位于限位挡环(104)的上方，卡筒(508)位于限位凸块(105)与限位挡环(104)之间。

10.根据权利要求7所述的一种静脉输液自动停止装置，其特征在于，触发线束(4)包括两个铜导体(401)，铜导体(401)周侧包裹有绝缘层(402)，两个绝缘层(402)周侧包裹有外护套(403)，绝缘层(402)下部呈u形结构嵌入在弹性漏斗(101)内，弹性漏斗(101)内设有孔道，两个铜导体(401)的下端均位于孔道内并相互接触，两个铜导体(401)的上端连接有公头(404)，公头(404)卡接在母头(507)内。
