一种数字化设计钢丝的多视窗系统及方法与流程

本发明涉及牙科正畸领域，特别是一种数字化设计钢丝的多视窗系统及方法。

背景技术：

1、在牙科领域有一种目标引导的数字化矫正系统，通过扫描患者的牙齿得到牙齿的数字化模型，医生通过对患者牙齿模型的观察和数据分析，确定正畸治疗方案，治疗方案中矫治器的佩戴需要跨过咬合面的钢丝与相邻牙齿相贴合，而现有的牙齿正畸系统无法精准的观察和定位到钢丝的位置和保证跨过咬合面的钢丝与相邻牙齿模型相贴合而不穿透牙齿模型。

技术实现思路

1、本发明的目的在于保证跨过咬合面的钢丝与相邻牙齿模型相贴合，不穿透牙齿模型。实现牙齿正畸系统精准的观察和定位到钢丝的位置和保证跨过咬合面的钢丝与相邻牙齿模型相贴合而不穿透牙齿模型。其难点在于如何精准的多视角观察到跨过咬合面的钢丝与相邻牙齿模型的接触关系。

2、为实现上述目的，本发明提供了一种数字化设计钢丝的多视窗系统及方法，其数字化设计钢丝的多视窗系统包含三个视窗分别是主视窗、上侧视窗、下侧视窗。

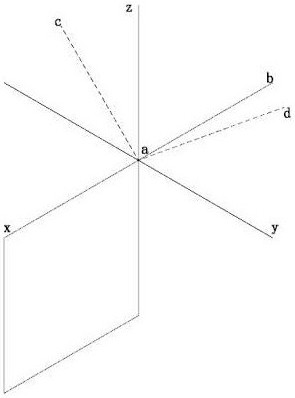

3、进一步的，在数字化设计钢丝的多视窗系统的三个视窗中，其主视窗中的钢丝上标定一个关键点a，在关键点a相邻位置标定第二个关键点b，连接a和b形成一条直线ab，以直线ab为基准延伸出一条与直线ab垂直面方向呈30-60°角且位于直线ab上侧面的直线ac，以ca朝向为视角形成上侧视窗，以直线ab为基准延伸出一条与直线ab垂直面方向呈30-60°角且位于直线ab下侧面的直线ad，以da为朝向形成下侧视窗。

4、进一步的，在数字化设计钢丝的多视窗系统中，在其跨过咬合面的钢丝上选择关键点a，在钢丝上关键点a的相邻位置选择关键点b，可以是关键点a的左侧也可以是右侧，关键a和b只是钢丝上的节点，并不是特殊的位置。

5、进一步的，在数字化设计钢丝的多视窗系统的三个视窗中，调节主视窗视角画面对应同步调节上侧视窗和下侧视窗的画面，使用快捷键ctrl＋v键将主视窗画面复制给上侧视窗，使用快捷键ctrl＋c将主视窗画面复制给下侧视窗，对主视窗中钢丝上的关键点进行调整，在上侧视窗和下侧视窗观察钢丝与相邻牙齿的接触关系。

6、进一步的，在数字化设计钢丝的多视窗系统的三个视窗中，在其主视窗中的钢丝上标定一个关键点，其特征在于，钢丝上标定的关键点只是钢丝上的节点，并不是特定的位置，调整不同段的钢丝可以选择不同的节点，使用快捷键a、d、w、s、q、e对应左、右、上、下、里、外对主视窗中钢丝上的关键点进行调整。

7、进一步的，在一种数字化设计钢丝的方法包括，观察数字化设计钢丝系统中的三个视窗，主视窗、上侧视窗、下侧视窗中钢丝与模型的位置关系，在主视窗中跨过咬合面的钢丝上确定两个关键点a和b，操作数字化设计钢丝系统，主视窗画面复制给上侧视窗和下侧视窗，观察上测视窗和下侧视窗，调整关键点的位置，使钢丝与相邻牙齿模型贴合，不穿透牙齿模型。

1.一种数字化设计钢丝的多视窗系统及方法，其特征在于，一种数字化设计钢丝的多视窗系统包括三个视窗分别是主视窗、上侧视窗、下侧视窗。

2.如权利要求1所述数字化设计钢丝的多视窗系统，其特征在于，在主视窗中的钢丝上标定一个关键点a，在关键点a相邻位置标定第二个关键点b，连接a和b形成一条直线ab，以直线ab为基准延伸出一条与直线ab垂直面方向呈30-60°角且位于直线ab上侧面的直线ac，以ca朝向为视角形成上侧视窗，以直线ab为基准延伸出一条与直线ab垂直面方向呈30-60°角且位于直线ab下侧面的直线ad，以da为朝向形成下侧视窗。

3.如权利要求1所述三个视窗，其特征在于，调节主视窗视角画面对应同步调节上侧视窗和下侧视窗的画面，使用快捷键ctrl＋v键将主视窗画面复制给上侧视窗，使用快捷键ctrl＋c将主视窗画面复制给下侧视窗，对主视窗中钢丝上的关键点进行调整，在上侧视窗和下侧视窗观察钢丝与相邻牙齿的接触关系。

4.如权利要求3所述主视窗中的钢丝上标定一个关键点，其特征在于，钢丝上标定的关键点只是钢丝上的节点，并不是特定的位置，调整不同段的钢丝可以选择不同的节点，使用快捷键a、d、w、s、q、e对应左、右、上、下、里、外对主视窗中钢丝上的关键点进行调整。

5.如权利要求1所述一种数字化设计钢丝的方法，其 特征在 于，观察数字化设计钢丝系统中的三个视窗，主视窗、上侧视窗、下侧视窗中钢丝与模型的位置关系，在主视窗中跨过咬合面的钢丝上确定两个关键点a和b，操作数字化设计钢丝系统，主视窗画面复制给上侧视窗和下侧视窗，观察上测视窗和下侧视窗，调整关键点的位置，使钢丝与相邻牙齿模型贴合，不穿透牙齿模型。
