一种用于失禁老年多功能智能自护理系统

本发明涉及医疗器械，具体涉及一种用于失禁老年多功能智能自护理系统。

背景技术：

1、对于老年人的护理，经常会使用到翻身床，其是一种专门为长期卧床的患者，尤其是行动不便的老人设计的医疗设备，主要用于帮助患者翻身，预防压疮，促进血液循环等。它的工作原理是通过电动或手动的方式，使床面可以左右或上下翻转，从而改变患者的体位。

2、而对于这些老年患者，由于长期卧床，除了需要频繁地翻身外，还需要对患者进行按摩放松，以促进患者全身的血液循环，能有效改善身体局部的血液供应，预防因血液循环不畅导致的肢体肿胀、血栓形成等问题。比如可以减少下肢深静脉血栓的形成概率。

3、其次，对于这些老年患者，常常还伴随着大便和小便的失禁，还需要通过辅助排便装置辅助患者进行排便，现有技术中，对患者的辅助排便和按摩通常都是分开进行的，按摩通常是通过人工按摩，或者按摩器等进行，而现有的翻身床也有部分具备粪便收集的效果，但是现有技术中，缺少将这些功能进行结合的装置，导致这类失禁的卧床老人，缺少良好的护理，影响老人的健康。

技术实现思路

1、本发明主要目的在于提供一种用于失禁老年多功能智能自护理系统，以克服或改善现有技术的至少一个技术问题。

2、为解决上述技术问题，本发明采取了如下技术方案：

3、一种用于失禁老年多功能智能自护理系统，包括翻身护理床和穿戴式护理按摩服，所述穿戴式护理按摩服上位于腰部的两侧设有固定带，所述固定带远离所述穿戴式护理按摩服的一端可拆卸的连接于所述翻身护理床上，所述穿戴式护理按摩服包括护理按摩服本体、排便护理单元和按摩单元，所述排便护理单元设置于护理按摩服本体的裆部和臀沟处，所述按摩单元包括腹部按摩气囊、背部按摩气囊、臂部按摩气囊以及腿部按摩气囊，所述腹部按摩气囊、背部按摩气囊、臂部按摩气囊以及腿部按摩气囊分别连接有按摩气泵，所述腹部按摩气囊与使用者的大肠部位相对应设置，所述翻身护理床上设有控制模块和供电模块，所述按摩气泵和供电模块均与所述控制模块电连接。

4、进一步的，所述翻身护理床的侧部设置有翻转门板，所述翻身护理床的内部滑动连接有滑动板，所述滑动板上可拆卸的设置有安装座，所述安装座上设置有排泄物存放桶。

5、进一步的，所述排便护理单元包括排便护理本体、排便斗和排尿斗，所述排便护理本体可拆卸的连接于所述护理按摩服本体的内侧，所述排便斗设置于所述排便护理本体上，所述排便斗的开口端贴合至使用者的肛门位置处，另一端贯穿所述护理按摩服本体与外部的负压排污管连接，所述排尿斗的开口端用于接收尿液，另一端延伸至所述护理按摩服本体的外侧并与外部的排尿管连接，所述负压排污管和所述排尿管均连接有负压泵，所述负压泵设置于所述翻身护理床的内部，所述负压泵的另一端通过收集管与所述排泄物存放桶连通。

6、进一步的，所述排便斗开口处的内壁上设有清洗管和干燥管，所述清洗管和干燥管的出口处均设有单向阀，所述清洗管的另一端贯穿所述护理按摩服本体与外部的清水泵连接，所述干燥管另一端贯穿所述护理按摩服本体与外部的热风机连接，所述清洗管用于对使用者的肛门进行冲洗，所述干燥管用于对使用者的肛门进行吹干，所述翻身护理床的内部还设有清水存放桶，所述清水泵设置于所述清水存放桶中。

7、进一步的，所述排便护理本体的内侧设有异味传感器，所述控制模块采用plc控制器，所述供电模块采用蓄电池，所述异味传感器、负压泵、清水泵、热风机和蓄电池均与所述plc控制器电连接；当卧床的老人失禁排便后，所述异味传感器检测到臭味，从而将信号传输至所述plc控制器，随后所述plc控制器启动负压泵、清水泵以及热风机进行工作，对排泄物进行抽取，并对肛门处进行清洗和吹干。

8、进一步的，对于男性使用者，所述排尿斗设置于所述护理按摩服本体上，所述排便护理本体上开设有供生殖器穿过的通孔，所述排尿斗的进口贴合至所述通孔处。

9、进一步的，对于女性使用者，所述排尿斗设置于所述排便护理本体上，所述排尿斗的开口端贴合至使用者的尿道位置处，另一端贯穿所述护理按摩服本体延伸至外侧。

10、进一步的，所述臂部按摩气囊和腿部按摩气囊均采用分体式结构，所述臂部按摩气囊包括上臂按摩气囊和前臂按摩气囊，所述腿部按摩气囊包括小腿按摩气囊和大腿按摩气囊。

11、进一步的，所述小腿按摩气囊和大腿按摩气囊均采用方形块结构，多个方形块气囊环绕于所述护理按摩服本体上大腿和小腿的位置；所述上臂按摩气囊环绕设置于所述护理按摩服本体的上臂位置，所述前臂按摩气囊环绕设置于所述护理按摩服本体的前臂位置。

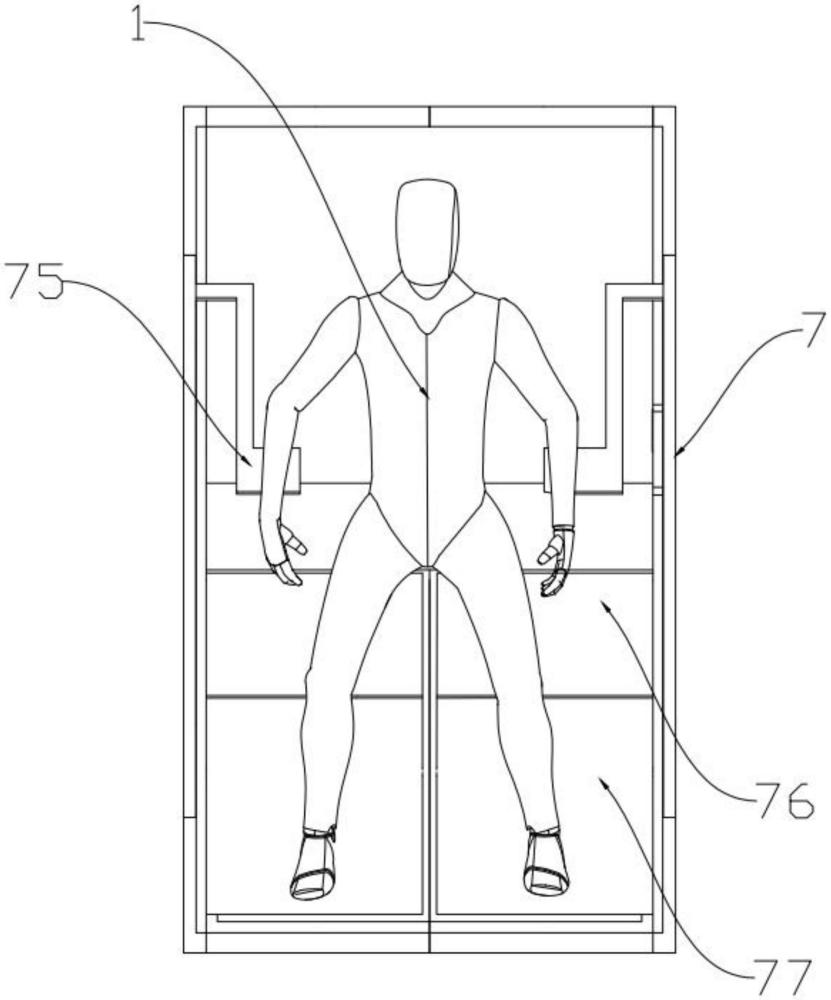

12、进一步的，所述翻身护理床的床板上设置有人形嵌合槽和手臂活动托板，两个所述手臂活动托板位于所述所述人形嵌合槽的两侧，所述翻身护理床的床板下部采用分体式结构，分别为左腿支撑板和右腿支撑板，所述左腿支撑板和右腿支撑板均包括大腿活动托板和小腿活动托板。

13、与现有技术相比，本发明具有以下有益效果：

14、通过将穿戴式护理按摩服穿在失禁的老年卧床患者身上，通过设置排便护理单元与异味传感器、负压泵、清水泵、热风机和蓄电池、plc控制器配合使用，可以通过自动控制将失禁老人的排泄物吸走，并对其肛门处进行清洗吹干，避免患者皮肤直接与大小便长期接触，从而产生褥疮和红臀等皮肤性疾病；

15、并通过多个按摩气囊分别对患者的背部、腹部、大臂、小臂、大腿以及小腿进行按摩，能有效改善身体局部的血液供应，预防因血液循环不畅导致的肢体肿胀、血栓形成等问题，腹部按摩气囊与使用者的大肠部位相对应设置，对患者的腹部大肠位置进行按摩，避免患者出现便秘，并起到辅助患者排便的作用；

16、本发明通过将上述这些功能进行结合，对这类失禁的卧床老人，提供了更好的护理效果，同时为护理人员减轻了负担。

1.一种用于失禁老年多功能智能自护理系统，其特征在于，包括翻身护理床和穿戴式护理按摩服，所述穿戴式护理按摩服上位于腰部的两侧设有固定带，所述固定带远离所述穿戴式护理按摩服的一端可拆卸的连接于所述翻身护理床上，所述穿戴式护理按摩服包括护理按摩服本体、排便护理单元和按摩单元，所述排便护理单元设置于护理按摩服本体的裆部和臀沟处，所述按摩单元包括腹部按摩气囊、背部按摩气囊、臂部按摩气囊以及腿部按摩气囊，所述腹部按摩气囊、背部按摩气囊、臂部按摩气囊以及腿部按摩气囊分别连接有按摩气泵，所述腹部按摩气囊与使用者的大肠部位相对应设置，所述翻身护理床上设有控制模块和供电模块，所述按摩气泵和供电模块均与所述控制模块电连接。

2.如权利要求1所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述翻身护理床的侧部设置有翻转门板，所述翻身护理床的内部滑动连接有滑动板，所述滑动板上可拆卸的设置有安装座，所述安装座上设置有排泄物存放桶。

3.如权利要求2所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述排便护理单元包括排便护理本体、排便斗和排尿斗，所述排便护理本体可拆卸的连接于所述护理按摩服本体的内侧，所述排便斗设置于所述排便护理本体上，所述排便斗的开口端贴合至使用者的肛门位置处，另一端贯穿所述护理按摩服本体与外部的负压排污管连接，所述排尿斗的开口端用于接收尿液，另一端延伸至所述护理按摩服本体的外侧并与外部的排尿管连接，所述负压排污管和所述排尿管均连接有负压泵，所述负压泵设置于所述翻身护理床的内部，所述负压泵的另一端通过收集管与所述排泄物存放桶连通。

4.如权利要求3所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述排便斗开口处的内壁上设有清洗管和干燥管，所述清洗管和干燥管的出口处均设有单向阀，所述清洗管的另一端贯穿所述护理按摩服本体与外部的清水泵连接，所述干燥管另一端贯穿所述护理按摩服本体与外部的热风机连接，所述清洗管用于对使用者的肛门进行冲洗，所述干燥管用于对使用者的肛门进行吹干，所述翻身护理床的内部还设有清水存放桶，所述清水泵设置于所述清水存放桶中。

5.如权利要求4所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述排便护理本体的内侧设有异味传感器，所述控制模块采用plc控制器，所述供电模块采用蓄电池，所述异味传感器、负压泵、清水泵、热风机和蓄电池均与所述plc控制器电连接；当卧床的老人失禁排便后，所述异味传感器检测到臭味，从而将信号传输至所述plc控制器，随后所述plc控制器启动负压泵、清水泵以及热风机进行工作，对排泄物进行抽取，并对肛门处进行清洗和吹干。

6.如权利要求3所述的一种用于失禁老年多功能智能自护理系统，其特征在于，对于男性使用者，所述排尿斗设置于所述护理按摩服本体上，所述排便护理本体上开设有供生殖器穿过的通孔，所述排尿斗的进口贴合至所述通孔处。

7.如权利要求3所述的一种用于失禁老年多功能智能自护理系统，其特征在于，对于女性使用者，所述排尿斗设置于所述排便护理本体上，所述排尿斗的开口端贴合至使用者的尿道位置处，另一端贯穿所述护理按摩服本体延伸至外侧。

8.如权利要求1所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述臂部按摩气囊和腿部按摩气囊均采用分体式结构，所述臂部按摩气囊包括上臂按摩气囊和前臂按摩气囊，所述腿部按摩气囊包括小腿按摩气囊和大腿按摩气囊。

9.如权利要求8所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述小腿按摩气囊和大腿按摩气囊均采用方形块结构，多个方形块气囊环绕于所述护理按摩服本体上大腿和小腿的位置；所述上臂按摩气囊环绕设置于所述护理按摩服本体的上臂位置，所述前臂按摩气囊环绕设置于所述护理按摩服本体的前臂位置。

10.如权利要求1所述的一种用于失禁老年多功能智能自护理系统，其特征在于，所述翻身护理床的床板上设置有人形嵌合槽和手臂活动托板，两个所述手臂活动托板位于所述所述人形嵌合槽的两侧，所述翻身护理床的床板下部采用分体式结构，分别为左腿支撑板和右腿支撑板，所述左腿支撑板和右腿支撑板均包括大腿活动托板和小腿活动托板。
