一种矿山生态修复植被种植装置的制作方法

本技术涉及矿山生态修复，具体涉及一种矿山生态修复植被种植装置。

背景技术：

1、矿山开采对山体和植被破坏较为严重，野生动植物自然栖息地受损，滑坡、山洪等灾害和塌陷事故时有发生，在对于矿山修复过程中，人们需要利用植物来帮助改善土壤的理化性质，在植被的种植过程中，需要使用到喷洒装置对其进行洒水，从而增加空气湿度，创造潮湿的小环境小气候，清洗叶面灰尘，从而促进植被生长。

2、现有的植被喷洒设备大多是通过推车推动水箱以及喷洒头进行移动，在移动过程中，通过喷洒头对推车经过的植被进行喷洒水或者营养液，例如公告号为cn213881248u的文献提供一种矿山修复用植被喷洒装置，该装置中的水泵设置在水箱内，吸水管设置在水泵上，吸水管与水泵连通，软管贯穿水箱一侧设置在水泵上，软管与水泵连通，连接筒设置在软管远离水泵的一端，连接筒与软管连通，喷头设置在连接筒上，喷头与连接筒连通。

3、上述的现有技术通过多个固定的喷头进行喷洒，存在喷洒范围较小的情况，同时需人工推动转动喷水车进行多个角度的调节才能达到区域喷洒的效果，喷洒效率较低。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种矿山生态修复植被种植装置，以解决背景技术中提出的现有技术植被种植过程中洒水效率低的问题。

3、(二)技术方案

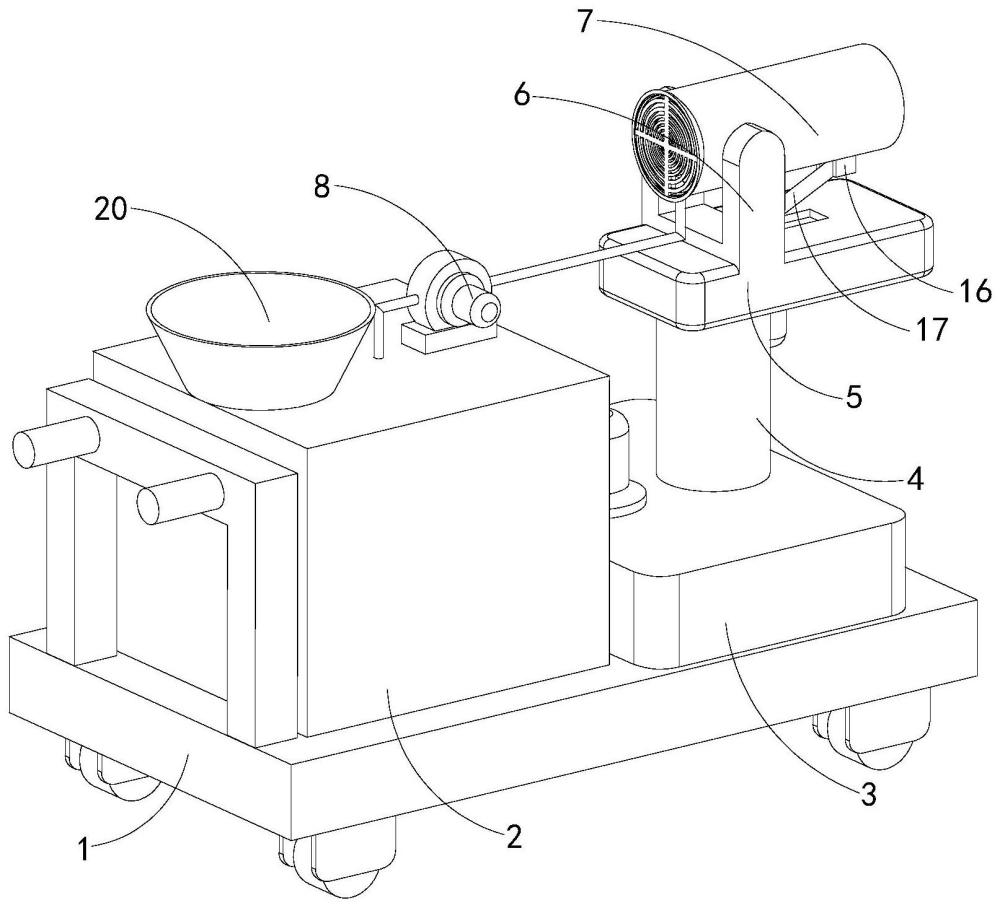

4、为实现上述目的，本实用新型提供如下技术方案：一种矿山生态修复植被种植装置，包括推车，还包括水箱、支撑壳体、支撑柱、支撑台、支撑架、雾化炮、水泵、往复转动机构以及摆动机构；

5、所述水箱固定设置在所述推车上；

6、所述支撑壳体固定设置在所述推车上；

7、所述支撑柱与所述支撑壳体相对应的固定设置在所述推车上；

8、其中，所述支撑柱贯穿所述支撑壳体且与所述支撑壳体转动连接；

9、所述支撑台固定设置在所述支撑柱上；

10、所述支撑架固定设置在所述支撑台上；

11、所述雾化炮设置在所述支撑架内，所述雾化炮侧壁与所述支撑架之间铰接设置有转轴；

12、所述水泵输入端与所述水箱连通，所述水泵输出端与所述雾化炮连通；

13、所述往复转动机构设置在所述支撑壳体内，用于控制所述支撑柱进行往复的转动；

14、所述摆动机构设置在所述支撑台内，用于控制所述雾化炮绕转轴进行摆动。

15、进一步的，所述往复转动机构包括：

16、第一齿轮，所述第一齿轮固定设置在所述支撑柱上；

17、驱动块，所述驱动块滑动设置在所述支撑壳体内；

18、第一齿条，所述第一齿条固定设置在所述驱动块上，所述第一齿条与所述第一齿轮相啮合；

19、第一往复移动机构，所述第一往复移动机构设置在所述支撑壳体内，用于控制所述驱动块进行往复移动。

20、再进一步的，所述第一往复移动机构包括：

21、驱动槽，所述驱动槽开设在所述驱动块上；

22、驱动盘，所述驱动盘转动设置在所述支撑壳体的内顶壁上；

23、驱动柱，所述驱动柱固定设置在所述驱动盘的偏心位置上，所述驱动柱伸入所述驱动槽内；

24、第一电机，所述第一电机固定设置在所述支撑壳体上，所述第一电机输出端与所述驱动盘固定连接。

25、作为本方案进一步的方案，所述摆动机构包括：

26、第一空腔，所述第一空腔开设在所述支撑台上；

27、驱动口，所述驱动口开设在所述第一空腔的内顶壁上；

28、调节块，所述调节块滑动设置在所述第一空腔内；

29、铰接座，所述调节块与所述雾化炮上分别固定设置有铰接座；

30、铰接杆，所述铰接杆固定设置在所述铰接座之间；

31、第二往复移动机构，所述第二往复移动机构设置在所述第一空腔内，用于控制所述调节块进行往复移动。

32、作为本方案再进一步的方案，所述第二往复移动机构包括：

33、调节通槽，所述调节通槽开设在所述调节块上；

34、不完全齿轮，所述不完全齿轮与所述调节通槽相对应的转动设置在所述第一空腔的内底壁上；

35、第二齿条，所述第二齿条固定设置在所述调节通槽相对的两个侧壁上；

36、其中，所述不完全齿轮与所述第二齿条相啮合；

37、第二电机，所述第二电机固定设置在所述支撑台上，所述第二电机输出端与所述不完全齿轮固定连接。

38、在前述方案的基础上，所述水箱上设置有进水口，所述进水口内固定设置有过滤网。

39、(三)有益效果

40、与现有技术相比，本实用新型提供了一种矿山生态修复植被种植装置，具备以下有益效果：

41、1.本实用新型中，通过往复转动机构的设置，第一电机的工作可以带动驱动盘进行转动，同时通过驱动柱与驱动槽侧壁的配合带动驱动块进行往复移动，进而通过第一齿条与第一齿轮的啮合带动支撑柱进行往复的转动，从而可以带动雾化炮进行往复的角度调节，从而提升洒水范围，进而提升喷洒效率；

42、2.本实用新型中，通过摆动机构的设置，便于通过第二往复移动机构控制调节块进行往复的移动，进而通过铰接座与铰接杆之间的配合带动雾化炮绕转轴进行摆动，从而提升喷洒均匀性；

43、3.本实用新型中，通过第二往复移动机构的设置，第二电机可以带动不完全齿轮进行转动，同时通过不完全齿轮与第二齿条的啮合带动调节块在第一空腔内进行往复移动；

44、4.本实用新型中，通过推车、水箱、支撑壳体、支撑柱、支撑台、支撑架、雾化炮、水泵、往复转动机构以及摆动机构的设置，便于通过往复转动机构控制雾化炮绕支撑柱进行摆动，同时通过摆动机构控制雾化炮绕转轴进行摆动，从而提升喷洒的范围以及均匀性，从而解决了背景技术中提出的现有技术植被种植过程中洒水效率低的问题。

1.一种矿山生态修复植被种植装置，包括推车(1)，其特征在于，还包括：

2.根据权利要求1所述的一种矿山生态修复植被种植装置，其特征在于，所述往复转动机构包括：

3.根据权利要求2所述的一种矿山生态修复植被种植装置，其特征在于，所述第一往复移动机构包括：

4.根据权利要求3所述的一种矿山生态修复植被种植装置，其特征在于，所述摆动机构包括：

5.根据权利要求4所述的一种矿山生态修复植被种植装置，其特征在于，所述第二往复移动机构包括：

6.根据权利要求5所述的一种矿山生态修复植被种植装置，其特征在于，所述水箱(2)上设置有进水口(21)，所述进水口(21)内固定设置有过滤网。
