一种朝天椒种植用施肥装置的制作方法

本技术涉及朝天椒种植，尤其涉及一种朝天椒种植用施肥装置。

背景技术：

1、朝天椒种植施肥是指在朝天椒的生长过程中，为了满足其生长发育所需的各种营养元素，通过向土壤或叶面施加肥料的一种农业技术措施。

2、在人员实际操作使用施肥装置的过程中，受到实际使用的环境影响，人员需要根据实际的使用需求来调节装置喷洒端的位置状态来适配不同地形进行使用，如若在工作对装置进行调节的过程中，需要进行较为复杂的操作才能够完成调节作业，便会增加人员的工作负担，也提高了人员对于装置的学习使用成本，特此提出一种朝天椒种植用施肥装置。

技术实现思路

1、本实用新型的目的是提供一种朝天椒种植用施肥装置，解决了现有技术中受到实际使用的环境影响，人员需要根据实际的使用需求来调节装置喷洒端的位置状态来适配不同地形进行使用，如若在工作对装置进行调节的过程中，需要进行较为复杂的操作才能够完成调节作业，便会增加人员的工作负担，也提高了人员对于装置的学习使用成本的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种朝天椒种植用施肥装置，包括底板，所述底板的顶部一侧固定连接有储存箱，所述储存箱的一侧设置有支架，所述支架的内腔滑动连接有滑框，所述滑框的一侧开设有安装槽，所述安装槽的内腔水平设置有双向丝杆，所述安装槽的内腔顶部开设有通槽，所述双向丝杆的外圈两侧均套设有螺套，所述螺套的外圈顶部固定连接有贯穿相邻通槽的竖块，所述竖块的顶部固定连接有固定块，所述固定块的内腔固定连接有连接管，且连接管的一端固定连接有喷洒端。

4、优选地，所述支架的底部与底板的顶部固定连接。

5、优选地，所述支架的顶部安装有气缸，所述气缸的输出端固定连接有贯穿支架侧壁的活塞杆，所述活塞杆的底部与滑框的顶部固定连接。

6、优选地，所述滑框的一侧安装有电机，所述双向丝杆的一端与相邻的安装槽的内侧壁通过转轴转动连接，且双向丝杆的另一端通过轴套贯穿相邻安装槽侧壁与电机的输出轴传动连接。

7、优选地，所述储存箱的一侧固定连接有u形连接端头，且u形连接端头的两端分别与相对应的连接管的一端通过软管连通。

8、优选地，所述底板的底部四个拐角处均安装有万向轮。

9、本实用新型至少具备以下有益效果：

10、在人员使用时，人员可通过软管将连接管与储存箱进行连接，人员可通过万向轮带动整个装置进行位移，当人员需要调节喷洒端的施肥范围的情况下，人员可通过电机带动双向丝杆进行旋转，从而使得两个螺套进行位置上的变动，螺套带动相对应的连接管进行位移，进而使得与连接管连接的喷洒端进行位置的调节，通过结构上的设计，使得人员在对于朝天椒进行施肥的过程中，能够根据实际的使用需求来改变施肥喷洒端的位置关系，且人员的操作调节简单易上手，仅需简单的培训便可上手操作，降低了人员的学习使用成本。

11、本实用新型还具备以下有益效果：

12、通过支架的设置，维持了其内部结构的稳定，通过气缸的设置，方便控制滑框的高度位置，适配实际的使用场地，通过安装槽的设置，保护了其内部结构运行不受外力影响，通过万向轮的设置，方便人员对于装置进行快速的位移，通过通槽的设置，配合竖块的使用，使得螺套不会随着双向丝杆进行旋转，防止了螺套发生自转。

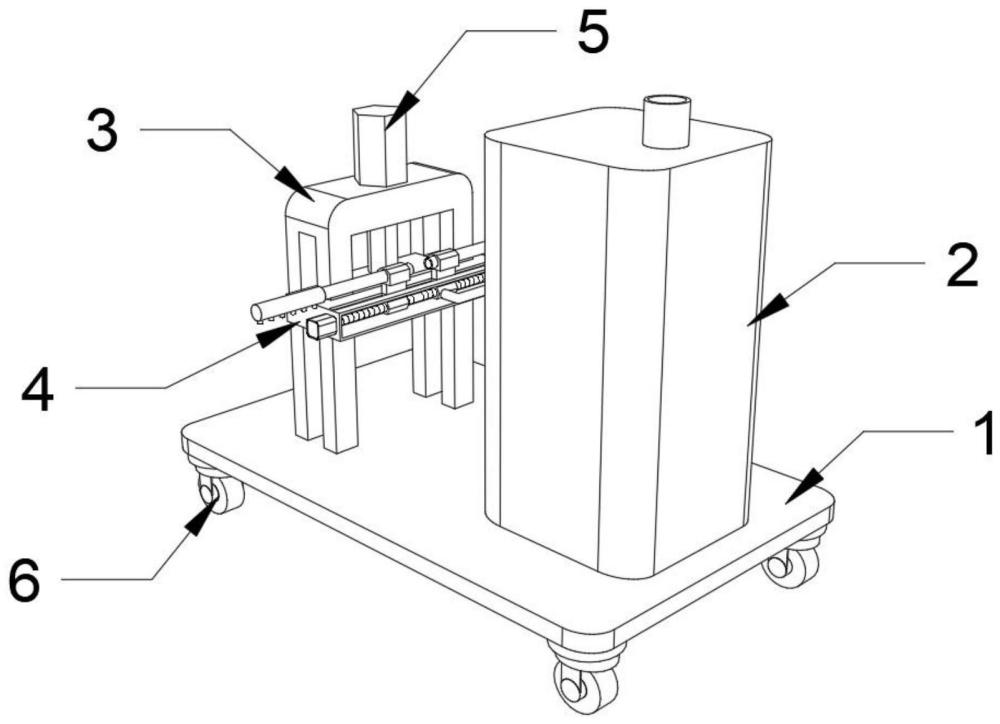

1.一种朝天椒种植用施肥装置，包括底板(1)，其特征在于，所述底板(1)的顶部一侧固定连接有储存箱(2)，所述储存箱(2)的一侧设置有支架(3)，所述支架(3)的内腔滑动连接有滑框(4)，所述滑框(4)的一侧开设有安装槽(7)，所述安装槽(7)的内腔水平设置有双向丝杆(8)，所述安装槽(7)的内腔顶部开设有通槽(9)，所述双向丝杆(8)的外圈两侧均套设有螺套(11)，所述螺套(11)的外圈顶部固定连接有贯穿相邻通槽(9)的竖块，所述竖块的顶部固定连接有固定块(12)，所述固定块(12)的内腔固定连接有连接管(14)，且连接管(14)的一端固定连接有喷洒端(13)。

2.根据权利要求1所述的一种朝天椒种植用施肥装置，其特征在于，所述支架(3)的底部与底板(1)的顶部固定连接。

3.根据权利要求1所述的一种朝天椒种植用施肥装置，其特征在于，所述支架(3)的顶部安装有气缸(5)，所述气缸(5)的输出端固定连接有贯穿支架(3)侧壁的活塞杆，所述活塞杆的底部与滑框(4)的顶部固定连接。

4.根据权利要求1所述的一种朝天椒种植用施肥装置，其特征在于，所述滑框(4)的一侧安装有电机(10)，所述双向丝杆(8)的一端与相邻的安装槽(7)的内侧壁通过转轴转动连接，且双向丝杆(8)的另一端通过轴套贯穿相邻安装槽(7)侧壁与电机(10)的输出轴传动连接。

5.根据权利要求1所述的一种朝天椒种植用施肥装置，其特征在于，所述储存箱(2)的一侧固定连接有u形连接端头，且u形连接端头的两端分别与相对应的连接管(14)的一端通过软管连通。

6.根据权利要求1所述的一种朝天椒种植用施肥装置，其特征在于，所述底板(1)的底部四个拐角处均安装有万向轮(6)。
