养鱼箱的制作方法

本专利涉及鱼类养殖设备，具体涉及一种运、养鱼箱、缸。

背景技术：

1、养、运鱼箱、缸，顾名思义就是养殖、喂养运送鱼类的，有喂养、运送鱼苗的，也有养殖、运送大鱼的，现有的养、运送鱼箱、缸用电通过气泵、气管向其供气提高含氧量，在长时间运输、喂养过程中，箱体内沉淀的杂质、鱼食等难以清理，对水质污染严重，大海的赤潮，鱼塘的鱼食、粪便发酵产生的有害气体，不利于鱼类的存活和生长，甚至造成大量鱼类死亡带来严重的损失。鱼塘、网箱养的鱼需要售卖、转运时，把鱼塘水排走百分之九十以上，再用人在浑浊的泥水中抓鱼；人用网捕1至90斤鱼捞离水，互相挤压内伤寿命大打折扣，挑、抬鱼到1至9百米远再倒入车、箱运输，需要大量的劳力对鱼造成伤害。

技术实现思路

1、针对上述存在的问题，本专利提出了一种养鱼箱，直接对底部沉积的鱼食、粪便进行清理简单便捷，可实现鱼箱、缸内的供氧提高了鱼类的存活率。为了实现上述的目的，本专利采用以下的技术方案：一种养鱼箱，包括用不锈钢、玻璃、铁皮、板、水泥、吹塑、注塑、有机玻璃等等，造、做成需要的容器、箱，所述箱设有2至9个出、入口，部分出、入口用管连接，其中至少一条连接出口的管设有气泵，或用三通、气管连接气泵。所述箱的外面设2至9支气、液压伸缩杆、缸举、抬箱体，所述气、液压伸缩杆、缸用管连接换向阀，所述换向阀用管连接气泵、压力储罐，其特征在于：容器、箱放入鱼塘气、液缸伸长吸入空气、液体，箱入口、管在1至9米深的鱼塘进水下沉浮游生物、鱼被吸入，其中至少一个口放桂花鱼苗入容器、箱后，盖上网或用盖、门拧、关。箱下沉压气、液缸缩短产生压力、压缩空气。气泵、气缸向箱出口的管输入压缩空气，推管内的水、鱼食、粪便离开同时，箱内的水、鱼食、粪便向出口的管补充，推空气离开管给鱼塘增氧，箱内的水减少箱上浮气、液缸伸长吸入空气、液体；入口、管产生负压吸入水、浮游生物、鱼。气泵、压力储罐向换向阀气、液缸输入压缩空气、压力，伸长举、抬箱部分露出水面，水从箱下部出口流入鱼塘；气、液缸输入压缩空气、压力缩短拉箱下水，入口、管进水吸入水、浮游生物、鱼、虾。桂花鱼需要售卖、转运时，向气、液缸输入压缩空气、压力伸长举、抬箱露出水面，把箱吊上车、岸。可选的，在气、液缸、容器、箱安装轮，这样就可以推、拉它们去目的地。

2、可选的，所述箱外面的气、液缸再加装气缸。所述气缸上面安装、连接盆，其特征在于：箱、气、液缸下沉，盆浮拉长连接的气缸吸入空气，箱上浮盆压气缸产生压缩空气。可选的，所述盆可以种农作物菜心、大豆、西洋菜等等。

3、可选的，所述箱体根据需要设有、安装多个出、入连接口，所述箱体出、入口用单向阀、管安装、相连、连接，所述箱体内壁设有浮沉压板，所述浮沉压板设有气囊，其特征在于：箱体放入鱼塘进水流入箱体底部，气囊托住浮沉压板上浮，浮沉压板上面的水、鱼的重量和压力气泵、气缸，向箱出口的管输入压缩空气，压、推管内、箱体底部的水、鱼食、粪便，离开箱体给鱼塘增氧；浮沉压板下沉入口、管产生负压吸入水、浮游生物、鱼。

4、可选的，所述浮沉压板设伸缩气缸，所述气缸的口用管连接箱体出、入口，其特征在于：箱体进水养鱼，压力储罐向换向阀、气缸输入压缩空气，推、拉浮沉压板上下浮沉，压逼沉淀的杂质、鱼食、粪便、贫氧水离开箱体。

5、可选的，所述浮沉压板边缘与箱体内壁吻合，所述浮沉压板设有1至9个孔，所述的孔下面设有水浮装置，浮沉压板下面水涨使水浮装置上浮把孔堵住，这时浮沉压板就变成向下压的活塞，使浮沉压板下沉把沉淀的杂质、鱼食、粪便、贫氧水，像打针那样压逼它们离开箱体。浮沉压板设有脚踏打气筒，箱体入口管连接脚踏打气筒入口，其特征在于：在车、岸、陆地向箱体倒入水、鱼。贫氧水流过浮沉压板到达箱体底部，使气囊托住浮沉压板上浮，同时脚踏打气筒伸长吸入空气，在上面的水、鱼使浮沉压板下沉，压脚踏打气筒产生压缩空气喷入箱体底部。

6、可选的，所述箱体底部设有、安装、相连、连接排污口和进气口。所述箱体上部设有入口。优选的，所述箱体位于上方的管口为净水、气出口，位于下方的管口为空气进口，其特征在于：箱体进水养鱼，杂质、鱼食、粪便、贫氧水，流入箱体底部使气囊托住浮沉压板上浮，这时空气压缩储罐由管向箱体底部进气口输入压缩空气，压逼沉淀的杂质、鱼食、粪便、贫氧水，由箱体底部排污口离开箱体。这时进入的压缩空气在气囊周围扩散，使浮沉压板失去浮力，在水和鱼的重量作用下，浮沉压板向下压使水和空气都离开箱体，用管引导它们到需要压力的地方。

7、可选的，所述箱体底部排污口安装三通分别用设有开关的管连接。其中一条管连接箱体上部入口，其特征在于：箱体底部的贫氧水、空气被压逼离开箱体，进入装有开关的管经沉淀、过滤。混合的净水和空气由连接箱体上部的管，输送喷入箱内使水富氧。当箱体是密封时，这些有压力的水和空气就为浮沉压板增加压力来向下压。

8、可选的，所述气、液缸、脚踏打气筒、浮沉压产生压力、压缩空气，用管引导到空气压缩、储罐储存。

9、可选的，所述空气压缩储罐向涡流管，输入压缩空气，通过涡流管转换得到需要的空气，再由管向箱体底部进气口输入。

10、可选的，所述浮沉压板和箱体筒壁之间有空隙，浮沉压板设有向下，凹的橡皮碗其特征在于：箱体进水养鱼，浮沉压板上方的水、沉淀的杂质就从橡皮碗四周流到下方，浮沉压板向上浮的时候，浮沉压板下方的体积增大，压强减小，在上方的水、鱼到达重量时，浮沉压板向下压橡皮碗紧抵着箱体壁，不让空气、水、沉淀的杂质漏到浮沉压板上方，当压强足以顶开单向阀时，压缩空气、水、沉淀的杂质就进入管道，同时箱体外的空气、水、需要的物质，从箱体上端进入活塞的上方。

11、由于采用上述的技术方案，本专利的有益效果是：本专利养鱼箱在鱼塘水中养鱼，箱入口、管直径采用1至90厘米，吸入水、浮游生物、鱼，水被排出、吸入就起到养鱼、抓鱼的作用。箱外面设1至9米长的气、液压伸缩杆、缸举、抬、拉箱体，离开水面上车、岸、陆地，装轮拉它们去目的地，克服把鱼塘水排走百分之九十以上，再用人在浑浊的泥水中抓鱼；人用网捕1至90斤鱼捞离水，互相挤压内伤寿命大打折扣，挑、抬鱼到1至9百米远再倒入车、箱运输，需要大量的劳力对鱼造成伤害的不足。设有浮沉压板，且浮沉压板内设有孔，孔下面设有水浮装置，沉淀的杂质、鱼食、粪便、水通过孔流入箱体底部，使水浮装置上浮把孔堵住，浮沉压板向下压，逼使沉淀的杂质、鱼食、粪便、贫氧水离开箱体，使鱼类得到洁净的水体有利于鱼类的存活和生长。污水经沉淀、过滤与空气混合得到需要的水，由管输送到箱体上部入口喷入箱内使水富氧。这样就使鱼类得到富氧、洁净的水体，不会造成大量鱼类死亡带来严重的损失。

1.一种养鱼箱，其特征在于，包括容器、箱，设有2至9个出、入口，部分出、入口用管连接，其中至少一条连接出口的管设有气泵，或用三通、气管连接气泵，所述箱的外面设2至9支气、液压伸缩杆、缸举、抬箱体，所述气、液压伸缩杆、缸用管连接换向阀，所述换向阀用管连接气泵、压力储罐，气、液缸、容器、箱安装轮。

2.根据权利要求1所述的养鱼箱，其特征在于，所述箱外面的气、液缸再加装气缸，所述气缸上面安装、连接盆，所述盆种农作物；箱体设多个出、入连接口，所述箱体出、入口用单向阀、管连接，箱体内壁设有浮沉压板，所述浮沉压板设有气囊。

3.根据权利要求2所述的养鱼箱，其特征在于，所述浮沉压板设伸缩气缸，所述气缸的口用管连接箱体出、入口；所述浮沉压板设有1至9孔；浮沉压板设有脚踏打气筒，箱体入口管连接脚踏打气筒入口；所述箱体底部设有排污口和进气口，箱体上部设有入口；箱体位于上方的管口为净水、气出口，位于下方的管口为空气进口；浮沉压板设有向下，凹的橡皮碗。

4.根据权利要求1所述的养鱼箱，其特征在于，所述箱体底部排污口安装三通，分别用设有开关的管连接，其中一条管连接箱体上部入口；空气压缩储罐向涡流管，输入压缩空气，通过涡流管转换得到需要的空气再由管向箱体底部进气口输入。

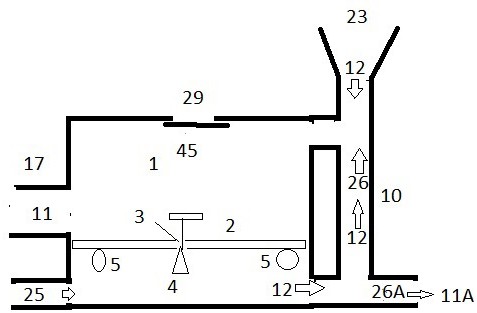

5.根据权利要求1所述的养鱼箱，其特征在于，箱体（1）设有浮沉压板（2），所述箱体（1）设有进气管（25）连接口，所述箱体（1）设有放鱼口（17），所述放鱼口（17）设有开关（11），所述箱体（1）设有1压力单向阀（26），所述箱体（1）出口连接管一（10），所述管一（10）设有单向阀（12）、1压力单向阀（26），所述管一（10）设有物料待入口（23），所述箱体（1）上部入口连接管一（10）；所述浮沉压板（2）设有气囊（5）；所述浮沉压板（2）设有1至9个孔一（3）；所述孔一（3）下面设有水浮装置（4），盖门（45）有1至9毫米孔；所述箱体（1）设有排放口（21）、吸入口（20）。

6.根据权利要求2所述的养鱼箱，其特征在于，所述箱体（1）设有压缩储罐（9）用管连接箱体（1）底部单向阀（12）；压缩储罐（9）设有开关（11），箱体（1）底部设有开关（11），箱体（1）出、入口连接管一（10），管一（10）设有单向阀（12）；所述浮沉压板（2）下面设有伸缩气缸一（6），伸缩气缸一（6）用管连接压缩储罐（9），所述箱体（1）底部出口设有沉淀部（19），沉淀部（19）设有开关（11），沉淀部（19）连接管一（10），沉淀部（19）加设海绵、滤网，管一（10）设有单向阀（12），管一（10）设有喷口（18）；所述浮沉压板（2）下面设有脚踏打气筒（7），伸缩气缸一（6）用螺丝、焊接在箱体（1）浮沉压板（2）之间，所述浮沉压板（2）设有橡皮碗（16），所述箱体（1）底部入口用管连接吸气口（24）；箱体（1）设有进鱼口（22），所述进鱼口（22）设开关（11）；压缩储罐（9）连接涡流管（15），所述涡流管（15）设开关（11）；包括箱体（1）设2至9支伸缩管（27）；太阳能气泵（31）、通过气管（32）向箱出口的管二（33）输入压缩空气推管二（33）内的水离开给鱼塘增氧；管二（33）安装潜水泵（40）抽箱体（1）内的水离开；伸缩管（27）安装盒（42），所述盒（42）用气管连接压缩储罐（9）开关，盒（42）上方设有小孔二（3b）下方设大口（43）；伸缩管（27）用三、四通、管连接成架（46），用绳把箱体（1）绑在架（46）。

7.根据权利要求1所述的养鱼箱，其特征在于，箱体（1）的外面设2至9支气缸一（6）、液压缸（37）。

8.根据权利要求1所述的养鱼箱，其特征在于，气缸一（6）、液压缸（37）再加装气缸二（6a），所述气缸上面安装盆（41），箱体（1）下沉，盆（41）浮拉长气缸二（6a）吸入空气（34a），箱体（1）上浮盆（41）压气缸二（6a）产生压缩空气；盆（41）设1至9个孔三（3a）用于水的进出给鱼塘增氧、种农作物。

9.根据权利要求1-8任一项所述的养鱼箱，其特征在于，架子（44）设气缸三（6b），所述气缸三（6b）用管连接手动试压泵（47）；抽水泵用管连接排放口（21）、管二（33），箱体（1）放在架子（44）上面，抽水泵抽水软管把鱼塘的水、鱼吸进在架子（44）上面的箱体（1），水不断的排走鱼不断增多。
