一种轨道式灭菌设施的制作方法

本申请涉及灭菌设备的，尤其是涉及一种轨道式灭菌设施。

背景技术：

1、灭菌设施在食品、医疗、以及生物、制药等技术领域中应用广泛，目前常用的灭菌方法包括射线灭菌、高温灭菌、臭氧灭菌、微波灭菌和紫外灭菌等。

2、相关技术中，臭氧灭菌和紫外灭菌经常组合使用，但因紫外灭菌和臭氧灭菌所需时间长，占用空间较大，且因紫外灯无法对阴影处消毒或灭菌不彻底而受到局限，因此，紫外灭菌和臭氧灭菌组合多用于对环境消毒，如相对密闭的房间、仓库、手术室、养殖舍等，使其使用范围大大受限，由此影响灭菌效果。因此为解决以上问题，本申请特提出一种轨道式灭菌设施。

技术实现思路

1、本发明的目的是提供一种轨道式灭菌设施，以解决灭菌时间长、灭菌效果差以及灭菌应用范围局限性等问题。

2、本申请提供的一种轨道式灭菌设施采用如下的技术方案：

3、一种轨道式灭菌设施，包括主箱体，所述主箱体内设有臭氧发生器，所述主箱体内每个端面的侧壁上均安装有紫外灯，所述主箱体内安装有灭菌轨道，所述主箱体的侧壁开设有用于供灭菌轨道通过的通孔，所述灭菌轨道沿所述主箱体的高度方向设置，所述主箱体的中心处安装有紫外线立式灯，所述紫外线立式灯沿所述主箱体的高度方向设置且所述灭菌轨道围绕所述紫外线立式灯设置，所述灭菌轨道上设有用于带动被灭菌物品沿所述灭菌轨道移动的驱动组件。

4、通过采用上述技术方案，可通过将被灭菌物品置于驱动组件上，随后驱动组件会带动需要被灭菌的物品沿灭菌轨道进入主箱体内，随后启动紫外灯、紫外线立式灯和臭氧发生器，由此使需要灭菌物品在沿灭菌轨道移动的过程中被紫外线照射和被主箱体内的臭氧灭菌，由此可使紫外灭菌和臭氧的灭菌组合对需要灭菌物品进行精准消毒，并提高灭菌效果，同时也节省了灭菌时间，由此提高了灭菌效果。

5、可选的，所述通孔处设有用于遮挡通孔的遮挡件。

6、通过采用上述技术方案，可通过遮挡件遮挡自通孔处溢出的臭氧，降低臭氧的散失。

7、可选的，所述灭菌轨道上开设有两条滑槽，所述滑槽沿所述灭菌轨道的长度方向设置，所述驱动组件包括分别滑动连接在两条所述滑槽内的滑轮，两个所述滑轮之间固接有连接板，所述连接板上固接有驱动电机，所述驱动电机与所述滑轮轴连接，所述驱动组件还包括用于将被测物品连接在所述连接板上的连接件。

8、通过采用上述技术方案，可将被消毒物品通过连接件连接在连接板上，随后可通过启动驱动电机，使驱动电机带动滑轮在灭菌轨道上滑动，由此使得待灭菌物品沿灭菌轨道进行滑动。

9、可选的，所述灭菌轨道包括第一轨道和第二轨道，所述第一轨道置于所述主箱体内的一端呈螺旋式下降，所述第二轨道置于所述主箱体内的一端呈螺旋式上升，所述第一轨道两端分别穿过所述通孔并互相固接，所述第二轨道两端分别穿过所述通孔并互相固接。

10、通过采用上述技术方案，第二轨道和第一轨道互不干涉，由此可同时对进行两组灭菌操作，由此可进一步提高此装置的灭菌效果。

11、可选的，所述连接件设置为挂钩或固定夹。

12、通过采用上述技术方案，可通过将固定物品通过挂钩或固定架固定在连接板上。

13、可选的，所述灭菌轨道包括第三轨道，所述第三轨道设置为方框状，且所述第三轨道的两侧穿过所述通孔并置于所述主箱体外。

14、通过采用上述技术方案，驱动组件可带动待灭菌物体沿方框状的第三轨道快速在主箱体内进行一次消毒循环，由此快速对待灭菌物体进行一次简略的灭菌。

15、可选的，所述灭菌轨道包括第四轨道，所述第四轨道置于所述主箱体内且在所述主箱体内沿螺旋状下降，所述第三轨道包括固定段和活动段，所述活动段位于靠近所述固定段一侧，所述固定段与所述活动段之间设有用于保持活动段与所述固定段相互连通的弹性组件，当所述控制件控制所述第四轨道下降后，所述第四轨道的端部与所述活动段抵接且所述弹性组件被压缩，所述活动段与所述固定段脱离，所述第四轨道的两端分别与所述固定段相连接。

16、通过采用上述技术方案，当需要对待灭菌物品进行较为精细的灭菌时，可通过控制件控制第四轨道下降，使第四轨道的端部对活动段进行下压，由此使得弹性组件压缩，活动段与固定段脱离，第四轨道的端部与第三轨道中的固定段相连通，由此第三轨道上滑动的待灭菌物体可进入第四轨道内，并沿第四轨道围绕紫外线立式灯进行螺旋状态滑动，由此可实现简略消毒和精细消毒之间的切换。

17、可选的，所述弹性组件包括位于活动段两侧的固定杆，所述固定杆固接在固定段的下端，所述固定杆与所述活动段之间固接有弹簧，在所述弹簧的作用下，所述活动段保持与所述固定段的连接状态。

18、通过采用上述技术方案，在弹簧的作用下可使活动段保持与固定段的连接状态，随后当控制件带动第四轨道下压活动段后，弹簧可进行压缩，使活动段与固定段脱离连接的状态，同时当第四轨道回到初始位置时，弹簧可带动活动段自动复位。

19、可选的，所述控制件设置为气缸，所述气缸安装在所述主箱体的上端，所述气缸的输出轴穿过所述主箱体的侧壁并与所述第四轨道固定连接。

20、通过采用上述技术方案，可通过控制气缸的伸缩，使气缸带动第三气缸进行移动。

21、综上所述，本申请包括以下至少一种有益技术效果：

22、1.以上所描述的轨道式灭菌设施，不仅节省了灭菌时间，提高了灭菌效率， 并且保证了灭菌的彻底性和有效性，保障了灭菌人员的健康，在灭菌过程中不 受紫外和臭氧的侵害；

23、2.第二轨道和第一轨道互不干涉，由此可同时对进行两组灭菌操作，由此可进一步提高此装置的灭菌效果；

24、3.第三轨道上滑动的待灭菌物体可进入第四轨道内，并沿第四轨道围绕紫外线立式灯进行螺旋状态滑动，由此可实现简略消毒和精细消毒之间的切换。

1.一种轨道式灭菌设施，其特征在于，包括主箱体（1），所述主箱体（1）内设有臭氧发生器（2），所述主箱体（1）内每个端面的侧壁上均安装有紫外灯（3），所述主箱体（1）内安装有灭菌轨道（4），所述主箱体（1）的侧壁开设有用于供灭菌轨道（4）通过的通孔（11），所述灭菌轨道（4）沿所述主箱体（1）的高度方向设置，所述主箱体（1）的中心处安装有紫外线立式灯（5），所述紫外线立式灯（5）沿所述主箱体（1）的高度方向设置且所述灭菌轨道（4）围绕所述紫外线立式灯（5）设置，所述灭菌轨道（4）上设有用于带动被灭菌物品沿所述灭菌轨道（4）移动的驱动组件（6）。

2.根据权利要求1所述的一种轨道式灭菌设施，其特征在于，所述通孔（11）处设有用于遮挡通孔（11）的遮挡件。

3.根据权利要求1所述的一种轨道式灭菌设施，其特征在于，所述灭菌轨道（4）上开设有两条滑槽（41），所述滑槽（41）沿所述灭菌轨道（4）的长度方向设置，所述驱动组件（6）包括分别滑动连接在两条所述滑槽（41）内的滑轮（61），两个所述滑轮（61）之间连接有同一个连接板（62），所述连接板（62）上固接有驱动电机（64），所述驱动电机（64）与所述滑轮（61）轴连接，所述驱动组件（6）还包括用于将被测物品固定在所述连接板（62）上的连接件（63）。

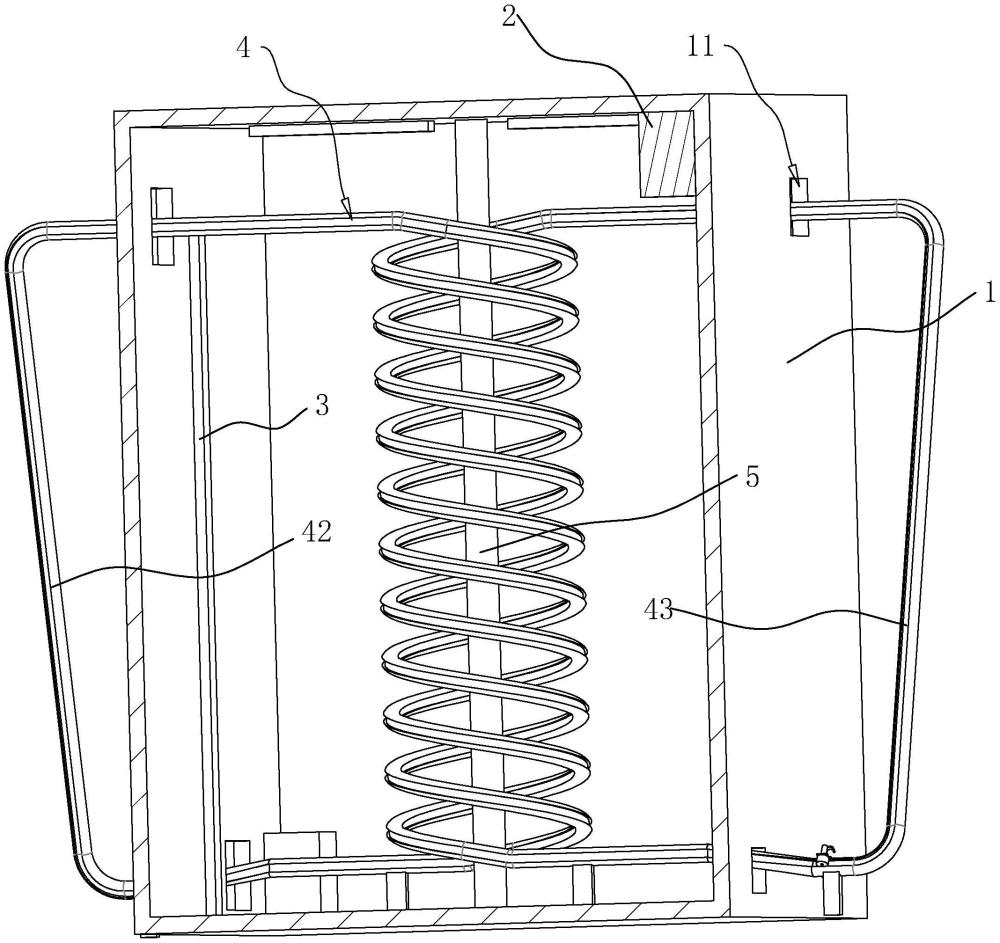

4.根据权利要求1所述的一种轨道式灭菌设施，其特征在于，所述灭菌轨道（4）包括第一轨道（42）和第二轨道（43），所述第一轨道（42）置于所述主箱体（1）内的一端呈螺旋式下降，所述第二轨道（43）置于所述主箱体（1）内的一端呈螺旋式上升，所述第一轨道（42）两端分别穿过所述通孔（11）并互相固接，所述第二轨道（43）两端分别穿过所述通孔（11）并互相固接，所述第一轨道（42）和所述第二轨道（43）置于所述主箱体（1）外的一段为直线状设置。

5.根据权利要求3所述的一种轨道式灭菌设施，其特征在于，所述连接件（63）设置为挂钩或固定夹，挂钩或固定夹固接在所述连接板（62）上。

6.根据权利要求1所述的一种轨道式灭菌设施，其特征在于，所述灭菌轨道（4）包括第三轨道（44），所述第三轨道（44）设置为方框状，且所述第三轨道（44）的两侧穿过所述通孔（11）并置于所述主箱体（1）外。

7.根据权利要求6所述的一种轨道式灭菌设施，其特征在于，所述灭菌轨道（4）包括第四轨道（45），所述第四轨道（45）置于所述主箱体（1）内且在所述主箱体（1）内呈螺旋状下降，所述主箱体（1）上设有用于带动所述第四轨道（45）移动的控制件（8），所述第三轨道（44）包括固定段（442）和活动段（441），所述活动段（441）位于靠近所述第四轨道（45）端部一侧，所述固定段（442）与所述活动段（441）之间设有用于保持活动段（441）与所述固定段（442）相互连通的弹性组件（7），当所述控制件（8）控制所述第四轨道（45）下降后，所述第四轨道（45）的端部与所述活动段（441）抵接且所述弹性组件（7）被压缩，所述活动段（441）与所述固定段（442）脱离，所述第四轨道（45）的两端分别与所述固定段（442）相连接。

8.根据权利要求7所述的一种轨道式灭菌设施，其特征在于，所述弹性组件（7）包括位于活动段（441）两侧的固定杆（71），所述固定杆（71）固接在固定段（442）的下端，所述固定杆（71）与所述活动段（441）之间固接有弹簧（72），在所述弹簧（72）的作用下，所述活动段（441）保持与所述固定段（442）的连接状态。

9.根据权利要求8所述的一种轨道式灭菌设施，其特征在于，所述控制件（8）设置为气缸，所述气缸安装在所述主箱体（1）的上端，所述气缸的输出轴穿过所述主箱体（1）的侧壁并与所述第四轨道（45）固定连接。
