一种多功能家庭医护宝的制作方法

本发明涉及家庭医疗设备，具体为一种多功能家庭医护宝。

背景技术：

1、在现代社会，尽管医疗技术不断进步，但人们在日常生活中仍面临着诸多健康管理的难题，一方面，频繁前往医院进行检查和咨询不仅耗费时间和精力，还可能因延误而错过最佳的治疗时机；另一方面，传统的医疗设备往往侧重于疾病的诊断和治疗，而忽视了预防和日常健康管理，然而在快节奏的现代生活中，人们对健康的关注日益增加，尤其是在家庭环境中，能够及时、便捷地获取医疗护理服务成为了许多家庭的迫切需求，目前家庭中所使用的医疗器械通常有医疗器械有体温计，血压计、血氧仪等等，但是这些仪器通常都是单独的个体，功能较为单一，并且由于其数量较多，收纳放置不仅存在不便，其次，当家庭人员需要再次使用时会出现一时忘记放置的地点情况，从而不便于家庭用户快速将其找到后进行使用，因此我们提出了一种多功能家庭医护宝来解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本发明提供了一种多功能家庭医护宝，解决了上述背景技术中所提出的问题。

3、(二)技术方案

4、本发明为了实现上述目的具体采用以下技术方案：

5、一种多功能家庭医护宝，包括箱体，所述箱体的内部固定有支架，所述支架的左侧依次设置有体温测量组件、血压测量组件、心率测量组件和血氧饱和度测量组件，所述支架的右侧设置有中医特色诊疗功能组件，所述支架的下方设置有固定在箱体内部的主机本体和智能语音交汇系统模块，所述箱体顶部开设的通口内部放置有盖板，所述盖板的底部固定有显示屏，所述箱体的顶部设置有用于将盖板进行翻转开合的驱动机构，所述支架的两侧内壁均固定有两个导轨，上方两个导轨之间滑动连接有收纳盒一，下方两个导轨之间滑动连接有收纳盒二，所述收纳盒二的内部等距设置有用于对瓶体药物进行夹持固定的限位组件，所述箱体正面开设的两个通孔内部均固定有扩音器，所述箱体背部开设的散热通口内部固定有防尘网。

6、进一步地，所述体温测量组件包括固定在支架左侧的框架一，所述框架一的一侧内壁固定有电动伸缩杆一，所述电动伸缩杆一的顶出端固定有与框架一相适配的移动板一，所述移动板一的一侧壁滑动贯穿箱体延伸至其外部并固定有挡板一，所述移动板一顶部开设的沉槽内部通过轴承转动连接有翻转块，所述翻转块的顶部固定有红外人体测温传感器。

7、进一步地，所述血压测量组件包括固定在支架左侧的框架二，所述框架二的一侧内壁固定有电动伸缩杆二，所述电动伸缩杆二的顶出端固定有与框架二相适配的移动板二，所述移动板二的一侧壁滑动贯穿箱体延伸至其外部并固定有挡板二，所述移动板二的顶部固定有臂式血压计本体。

8、进一步地，所述心率测量组件包括固定在支架左侧的框架三，所述框架三的一侧内壁固定有电动伸缩杆三，所述电动伸缩杆三的顶出端固定有与框架三相适配的移动板三，所述移动板三的一侧壁滑动贯穿箱体延伸至其外部并固定有挡板三，所述移动板三的顶部固定有支撑环，所述支撑环的顶部固定有微型电动推杆一，所述微型电动推杆一的顶出端滑动贯穿支撑环延伸至其内部并固定有心率检测传感器。

9、进一步地，所述血氧饱和度测量组件包括固定在支架左侧的框架四，所述框架四的一侧内壁固定有电动伸缩杆四，所述电动伸缩杆四的顶出端固定有与框架四相适配的移动板四，所述移动板四的一侧壁滑动贯穿箱体延伸至其外部并固定有挡板四，所述移动板四的顶部固定有血氧饱和度检测仪本体。

10、进一步地，所述中医特色诊疗功能组件包括固定在支架右侧的三个框架五，所述框架五的一侧内壁均固定有电动伸缩杆五，所述电动伸缩杆五的顶出端均固定有与框架五相适配的移动板五，上方和中间移动板五顶部开设的沉槽内部均通过轴承转动连接有转动板，其中一个转动板的顶部固定有高清摄像头本体，另一个转动板的顶部固定有声音传感器，下方移动板五的顶部固定有检测环，所述检测环的顶部固定有微型电动推杆二，所述微型电动推杆二的顶出端滑动贯穿检测环延伸至其内部并固定有压力传感器，其中两个移动板五的一侧壁滑动贯穿箱体延伸至其外部并固定有挡板五，另外一个移动板五的一侧壁滑动贯穿箱体延伸至其外部并固定有挡板六。

11、进一步地，所述驱动机构包括固定在箱体的顶部的安装座，所述盖板通过轴承转动连接在安装座的内部，所述安装座的内部通过轴承转动连接有两个蜗杆，所述盖板的转动轴表面固定有两个蜗轮，所述蜗轮分别与相对应的蜗杆啮合连接，所述蜗杆的表面均固定有传动轮，两个传动轮通过皮带传动连接。

12、进一步地，所述限位组件包括设置在收纳盒二内部的两个夹持块，所述夹持块的一侧壁均通过销轴转动连接有两个连杆，所述连杆的另一端均通过销轴与收纳盒二的内壁转动连接，所述夹持块的一侧壁均固定有两个弹簧，所述弹簧的另一端均与收纳盒二的内壁固定连接。

13、进一步地，所述箱体的正面固定有四个阴极强磁块，所述收纳盒一和收纳盒二的一侧壁均固定有两个阳极强磁块，所述阳极强磁块分别与相对应的阴极强磁块相吸。

14、进一步地，所述箱体顶部开设的通口内部固定有二维码扫描器。

15、(三)有益效果

16、与现有技术相比，本发明提供了一种多功能家庭医护宝，具备以下有益效果：

17、本发明，通过设置箱体、支架、体温测量组件、血压测量组件、心率测量组件、血氧饱和度测量组件、中医特色诊疗功能组件、主机本体、智能语音交汇系统模块、盖板和显示屏，使用此多功能家庭医护宝过程中，此家庭医护宝集多种检测功能于一体，具备对家庭用户进行体温、血压、心率以及血氧饱和度检测，并且利用设置的中医特色诊疗功能组件，巧妙地将中医的“望闻问切”与现代技术相结合，对“望闻问切”进行了数字化和智能化的转化，不仅能够为用户提供便捷、高效的健康监测和诊断服务，还能让传统中医在现代科技的助力下焕发出新的活力，其次，所有检测部件均独立设置在箱体的内部，使得家庭人员能够便于快速找到后进行使用。

18、本发明，通过设置驱动机构和限位组件，在限位机构的配合下，使得盖板与显示屏采用了翻转开合的方式，当设备使用完毕后能够将显示屏收纳至箱体的内部，避免其外部因素作用下发生损坏，而通过限位组件的配合，使得收纳盒二内部可对一些易碎的瓶装药品分别进行夹持限位，避免相邻瓶装药品之间发生碰撞后损坏。

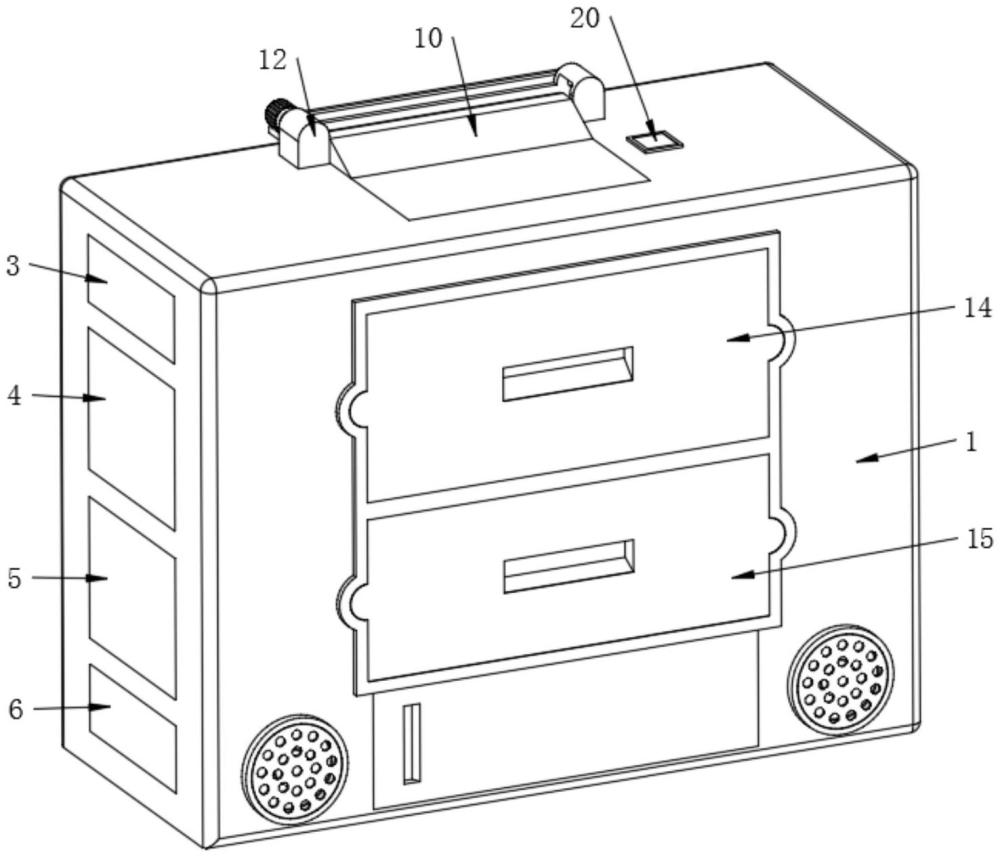

1.一种多功能家庭医护宝，包括箱体(1)，其特征在于：所述箱体(1)的内部固定有支架(2)，所述支架(2)的左侧依次设置有体温测量组件(3)、血压测量组件(4)、心率测量组件(5)和血氧饱和度测量组件(6)，所述支架(2)的右侧设置有中医特色诊疗功能组件(7)，所述支架(2)的下方设置有固定在箱体(1)内部的主机本体(8)和智能语音交汇系统模块(9)，所述箱体(1)顶部开设的通口内部放置有盖板(10)，所述盖板(10)的底部固定有显示屏(11)，所述箱体(1)的顶部设置有用于将盖板(10)进行翻转开合的驱动机构(12)，所述支架(2)的两侧内壁均固定有两个导轨(13)，上方两个导轨(13)之间滑动连接有收纳盒一(14)，下方两个导轨(13)之间滑动连接有收纳盒二(15)，所述收纳盒二(15)的内部等距设置有用于对瓶体药物进行夹持固定的限位组件(16)，所述箱体(1)正面开设的两个通孔内部均固定有扩音器(17)，所述箱体(1)背部开设的散热通口内部固定有防尘网。

2.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述体温测量组件(3)包括固定在支架(2)左侧的框架一(301)，所述框架一(301)的一侧内壁固定有电动伸缩杆一(302)，所述电动伸缩杆一(302)的顶出端固定有与框架一(301)相适配的移动板一(303)，所述移动板一(303)的一侧壁滑动贯穿箱体(1)延伸至其外部并固定有挡板一(304)，所述移动板一(303)顶部开设的沉槽内部通过轴承转动连接有翻转块(305)，所述翻转块(305)的顶部固定有红外人体测温传感器(306)。

3.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述血压测量组件(4)包括固定在支架(2)左侧的框架二(401)，所述框架二(401)的一侧内壁固定有电动伸缩杆二(402)，所述电动伸缩杆二(402)的顶出端固定有与框架二(401)相适配的移动板二(403)，所述移动板二(403)的一侧壁滑动贯穿箱体(1)延伸至其外部并固定有挡板二(404)，所述移动板二(403)的顶部固定有臂式血压计本体(405)。

4.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述心率测量组件(5)包括固定在支架(2)左侧的框架三(501)，所述框架三(501)的一侧内壁固定有电动伸缩杆三(502)，所述电动伸缩杆三(502)的顶出端固定有与框架三(501)相适配的移动板三(503)，所述移动板三(503)的一侧壁滑动贯穿箱体(1)延伸至其外部并固定有挡板三(504)，所述移动板三(503)的顶部固定有支撑环(505)，所述支撑环(505)的顶部固定有微型电动推杆一(506)，所述微型电动推杆一(506)的顶出端滑动贯穿支撑环(505)延伸至其内部并固定有心率检测传感器(507)。

5.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述血氧饱和度测量组件(6)包括固定在支架(2)左侧的框架四(601)，所述框架四(601)的一侧内壁固定有电动伸缩杆四(602)，所述电动伸缩杆四(602)的顶出端固定有与框架四(601)相适配的移动板四(603)，所述移动板四(603)的一侧壁滑动贯穿箱体(1)延伸至其外部并固定有挡板四(604)，所述移动板四(603)的顶部固定有血氧饱和度检测仪本体(605)。

6.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述中医特色诊疗功能组件(7)包括固定在支架(2)右侧的三个框架五(701)，所述框架五(701)的一侧内壁均固定有电动伸缩杆五(702)，所述电动伸缩杆五(702)的顶出端均固定有与框架五(701)相适配的移动板五(703)，上方和中间移动板五(703)顶部开设的沉槽内部均通过轴承转动连接有转动板(704)，其中一个转动板(704)的顶部固定有高清摄像头本体(705)，另一个转动板(704)的顶部固定有声音传感器(706)，下方移动板五(703)的顶部固定有检测环(707)，所述检测环(707)的顶部固定有微型电动推杆二(708)，所述微型电动推杆二(708)的顶出端滑动贯穿检测环(707)延伸至其内部并固定有压力传感器(709)，其中两个移动板五(703)的一侧壁滑动贯穿箱体(1)延伸至其外部并固定有挡板五(710)，另外一个移动板五(703)的一侧壁滑动贯穿箱体(1)延伸至其外部并固定有挡板六(711)。

7.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述驱动机构(12)包括固定在箱体(1)的顶部的安装座(1201)，所述盖板(10)通过轴承转动连接在安装座(1201)的内部，所述安装座(1201)的内部通过轴承转动连接有两个蜗杆(1202)，所述盖板(10)的转动轴表面固定有两个蜗轮(1203)，所述蜗轮(1203)分别与相对应的蜗杆(1202)啮合连接，所述蜗杆(1202)的表面均固定有传动轮(1204)，两个传动轮(1204)通过皮带传动连接。

8.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述限位组件(16)包括设置在收纳盒二(15)内部的两个夹持块(1601)，所述夹持块(1601)的一侧壁均通过销轴转动连接有两个连杆(1602)，所述连杆(1602)的另一端均通过销轴与收纳盒二(15)的内壁转动连接，所述夹持块(1601)的一侧壁均固定有两个弹簧(1603)，所述弹簧(1603)的另一端均与收纳盒二(15)的内壁固定连接。

9.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述箱体(1)的正面固定有四个阴极强磁块(18)，所述收纳盒一(14)和收纳盒二(15)的一侧壁均固定有两个阳极强磁块(19)，所述阳极强磁块(19)分别与相对应的阴极强磁块(18)相吸。

10.根据权利要求1所述的一种多功能家庭医护宝，其特征在于：所述箱体(1)顶部开设的通口内部固定有二维码扫描器(20)。
