超声治疗头检测方法、装置、超声治疗头及存储介质与流程

274次浏览
超声治疗头检测方法、装置、超声治疗头及存储介质与流程

本申请涉及聚焦超声,尤其涉及一种超声治疗头检测方法、装置、超声治疗头及存储介质。


背景技术:

1、随着医疗水平的进步,超声治疗仪的应用也越来越广泛,超声治疗仪是一种利用超声能量刺激皮肤,利用超声波的机械作用、温热作用等,对人体皮肤进行治疗的医疗器械。超声治疗时,因超声能量较高,当超声治疗头和皮肤表面贴合不紧密时,容易打伤表皮,导致不良反应如红疹,水泡等,因此在超声治疗时,需治疗区域与超声治疗仪表面紧密贴合才行,现有技术中多采用压力传感器、电容式或者电阻式接触传感器等检测超声治疗仪是否与治疗区域紧密贴合,但是现有技术中通过上述压力传感器、电容式或者电阻式接触传感器等方式检测贴合紧密效果时成本高且不太准确,因此常会由于检测不准的原因造成达不到预期的治疗效果,且可能出现打伤表皮,导致不良反应如红疹,水泡等情况。


技术实现思路

1、有鉴于此,本申请实施例提供一种超声治疗头检测方法、装置、超声治疗头及存储介质,可以实现实时准确检测治疗头与治疗区域皮肤是否紧密贴合。

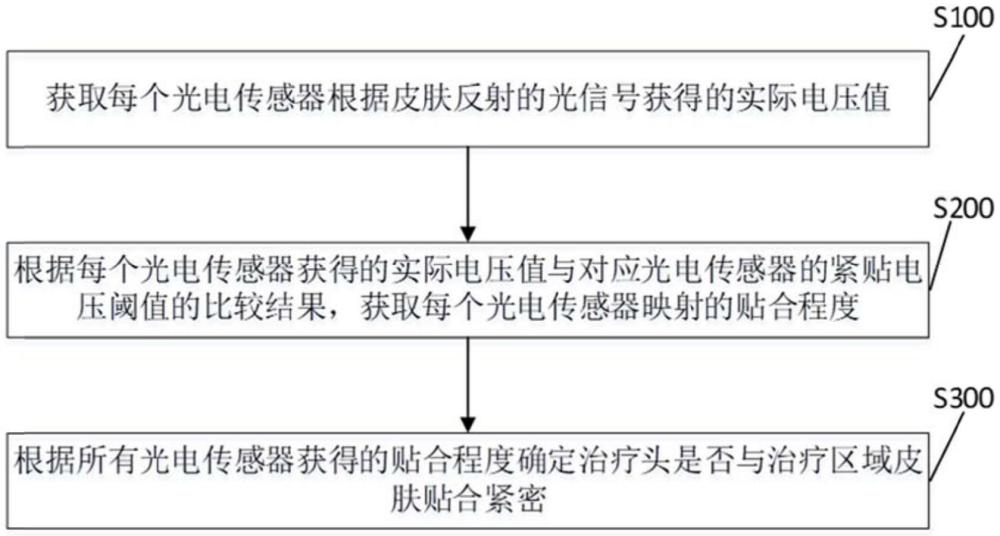

2、第一方面,本申请实施例提供一种超声治疗头检测方法,所述超声治疗头靠近输出窗口的壳体内侧设置至少两个光电传感器,所述方法包括:

3、获取每个所述光电传感器根据皮肤反射的光信号获得的实际电压值;

4、根据每个所述光电传感器获得的所述实际电压值与对应光电传感器的紧贴电压阈值的比较结果,获取每个所述光电传感器映射的贴合程度;其中,所述紧贴电压阈值基于所述输出窗口被完全遮挡时获得的第一电压值和所述输出窗口无遮挡时获得的第二电压值计算获得;

5、根据所有所述光电传感器获得的所述贴合程度确定所述治疗头是否与治疗区域皮肤贴合紧密。

6、在一些实施例中,所述紧贴电压阈值基于所述输出窗口被完全遮挡时获得的第一电压值和所述输出窗口无遮挡时获得的第二电压值计算获得包括:

7、根据所述光电传感器在所述输出窗口被完全遮挡时获得的第一电压值和所述光电传感器在所述输出窗口无遮挡时获得的第二电压值获取电压差值;

8、基于所预设灵敏度等级、最高灵敏度等级及所述电压差值计算获得电压调整值;其中,所述灵敏度等级为用于反应超声治疗头能够接触感应皮肤贴合情况的等级参数;

9、对所述第二电压值和所述电压调整值求和,获得所述紧贴电压阈值。

10、在一些实施例中,所述紧贴电压阈值的计算公式为:

11、

12、公式中,tx为第x个光电传感器的所述紧贴电压阈值;bx为所述第x个光电传感器在所述输出窗口无遮挡时获得的第二电压值;ax为所述第x个光电传感器在所述输出窗口被完全遮挡时获得的第一电压值;l为预设灵敏度等级;n为最高灵敏度等级的级别。

13、在一些实施例中,所述根据每个所述光电传感器获得的所述实际电压值与对应光电传感器的紧贴电压阈值的比较结果,获取每个所述光电传感器映射的贴合程度,包括:

14、将每个所述光电传感器获得的所述实际电压值与对应所述紧贴电压阈值比较;

15、若所述实际电压值大于对应所述紧贴电压阈值,则确定对应光电传感器映射的贴合程度为贴合;

16、若所述实际电压值小于或者等于对应所述紧贴电压阈值,则确定对应光电传感器映射的贴合程度为不贴合。

17、在一些实施例中,所述根据所有所述光电传感器获得的所述贴合程度确定所述治疗头是否与治疗区域皮肤贴合紧密,包括:

18、判断所有所述光电传感器中所述贴合程度为贴合的数量是否大于预设数量;其中,所述预设数量根据所有所述光电传感器的数量确定;

19、若是,则确定所述治疗头与治疗区域皮肤贴合紧密。

20、在一些实施例中,所述光信号包括自然光通过皮肤反射后由所述输出窗口进入所述壳体内的光信号和/或所述壳体内设有的发光元件从所述输出窗口射出的出射光,然后经皮肤反射后由所述输出窗口进入所述壳体内的光信号。

21、第二方面,本申请实施例提供一种超声治疗头检测装置,所述超声治疗头靠近输出窗口的壳体内侧设置至少两个光电传感器,所述装置包括:

22、获取模块,用于获取每个所述光电传感器根据皮肤反射的光信号获得的实际电压值;

23、比较模块,用于根据每个所述光电传感器获得的所述实际电压值与对应光电传感器的紧贴电压阈值的比较结果,获取每个所述光电传感器映射的贴合程度;其中,所述紧贴电压阈值基于所述输出窗口被完全遮挡时获得的第一电压值和所述输出窗口无遮挡时获得的第二电压值计算获得;

24、确定模块,用于根据所有所述光电传感器获得的所述贴合程度确定所述治疗头是否贴合紧密。

25、第三方面,本申请实施例提供一种超声治疗头,所述超声治疗头包括壳体、和设置在壳体内的处理器和存储器,其中,所述壳体上开设有输出窗口且靠近所述输出窗口的所述壳体内侧设置至少两个光电传感器,所述存储器存储有计算机程序,所述处理器用于执行所述计算机程序以实施上述的超声治疗头检测方法。

26、在一些实施例中,所述壳体内部设置发光元件;每个所述光电传感器还对应设置有遮挡结构;其中,所述遮挡结构用于使所述发光元件发出的光不会直接照射到所述光电传感器上,但可使所述光电传感器接收到皮肤反射的光。

27、第四方面,本申请实施例提供一种计算机可读存储介质,其存储有计算机程序,所述计算机程序在处理器上执行时,实施根据上述的超声治疗头检测方法。

28、本申请的实施例具有如下有益效果:本申请通过实时获取设置在超声治疗头内的所有光电传感器根据与治疗头贴合的治疗区域皮肤反射的光信号获得的实际电压值,并将每个实际电压值与对应紧贴电压阈值进行比较,若光电传感器的实际电压值大于对应紧贴电压阈值,则确认该光电传感器所反映出来的贴合程度为超声治疗头与治疗区域贴合,如果有预设数量个光电传感器所反映出来的贴合程度为超声治疗头与治疗区域贴合,则说明超声治疗头与治疗区域贴合紧密。本申请通过这种方式可以实时准确的检测治疗头与治疗区域皮肤是否贴合紧密,进而降低贴合不紧密而对皮肤造成不良的影响。



技术特征:

1.一种超声治疗头检测方法,其特征在于,所述超声治疗头靠近输出窗口的壳体内侧设置至少两个光电传感器,所述方法包括:

2.根据权利要求1所述的超声治疗头检测方法,其特征在于,所述紧贴电压阈值基于所述输出窗口被完全遮挡时获得的第一电压值和所述输出窗口无遮挡时获得的第二电压值计算获得包括:

3.根据权利要求2所述的超声治疗头检测方法,其特征在于,所述紧贴电压阈值的计算公式为:

4.根据权利要求1所述的超声治疗头检测方法,其特征在于,所述根据每个所述光电传感器获得的所述实际电压值与对应光电传感器的紧贴电压阈值的比较结果,获取每个所述光电传感器映射的贴合程度,包括:

5.根据权利要求1所述的超声治疗头检测方法,其特征在于,所述根据所有所述光电传感器获得的所述贴合程度确定所述治疗头是否与治疗区域皮肤贴合紧密,包括:

6.根据权利要求1-5任一项所述的超声治疗头检测方法,其特征在于,所述光信号包括自然光通过皮肤反射后由所述输出窗口进入所述壳体内的光信号和/或所述壳体内设有的发光元件从所述输出窗口射出的出射光,然后经皮肤反射后由所述输出窗口进入所述壳体内的光信号。

7.一种超声治疗头检测装置,其特征在于,所述超声治疗头靠近输出窗口的壳体内侧设置至少两个光电传感器,所述装置包括:

8.一种超声治疗头,其特征在于,所述超声治疗头包括壳体、和设置在壳体内的处理器和存储器,其中,所述壳体上开设有输出窗口且靠近所述输出窗口的所述壳体内侧设置至少两个光电传感器,所述存储器存储有计算机程序,所述处理器用于执行所述计算机程序以实施权利要求1-6中任一项所述的超声治疗头检测方法。

9.根据权利要求8所述的超声治疗头,其特征在于,所述壳体内部设置发光元件;每个所述光电传感器还对应设置有遮挡结构;其中,所述遮挡结构用于使所述发光元件发出的光不会直接照射到所述光电传感器上,但可使所述光电传感器接收到皮肤反射的光。

10.一种计算机可读存储介质,其特征在于,其存储有计算机程序,所述计算机程序在处理器上执行时,实施根据权利要求1-6中任一项所述的超声治疗头检测方法。


技术总结
本申请涉及聚焦超声技术领域,公开了一种超声治疗头检测方法、装置、超声治疗头及存储介质,该方法应用于超声治疗头,超声治疗头靠近输出窗口的壳体内侧设置至少两个光电传感器,包括:获取每个光电传感器根据皮肤反射的光信号获得的实际电压值;根据每个光电传感器获得的实际电压值与对应光电传感器的紧贴电压阈值的比较结果,获取每个光电传感器映射的贴合程度;其中,紧贴电压阈值基于输出窗口被完全遮挡时获得的第一电压值和输出窗口无遮挡时获得的第二电压值计算获得;根据所有光电传感器获得的贴合程度确定治疗头是否与治疗区域皮肤贴合紧密。本申请可以实现实时准确检测治疗头与治疗区域皮肤是否紧密贴合,避免超声治疗给皮肤造成伤害。

技术研发人员:张良,许自清,刘建陈
受保护的技术使用者:广东普门生物医疗科技有限公司
技术研发日:
技术公布日:2024/11/26
文档序号 : 【 40124758 】

技术研发人员:张良,许自清,刘建陈
技术所有人:广东普门生物医疗科技有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
