一种口腔定位装置的制作方法

本发明涉及口腔定位支撑，具体是一种口腔定位装置。

背景技术：

1、医院给小儿病人进行口腔诊疗时需要使用口圈，但是口圈口径不可调不适合各种成年小儿病人的需要，另外病人仅是口含咬住这种口圈光滑的周边上牙齿咬合不牢靠，不方便对口腔中不同位置的牙齿进行诊疗。

2、中国专利公开号：cn118304014a公开了，一种小儿麻醉口腔支撑定位装置，包括固定板和移动板，固定板和移动板的侧面均设有支撑板，两个支撑板的相背面设有呈弧形的放置槽，固定板和移动板之间设有用于调节移动板和固定板之间距离的调节组件和不少于两个用于引导导管的导管引导组件，固定板和移动板的相对面均设有供导管引导组件滑动的滑槽，滑槽内设有用于固定导管引导组件的限位组件。

3、该方案中能够对口腔两侧的牙齿进行约束，但是对于需要诊治的牙齿使用不够灵活，对于具体操作区域的选择上不够方便。

技术实现思路

1、本发明的目的在于提供一种口腔定位装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

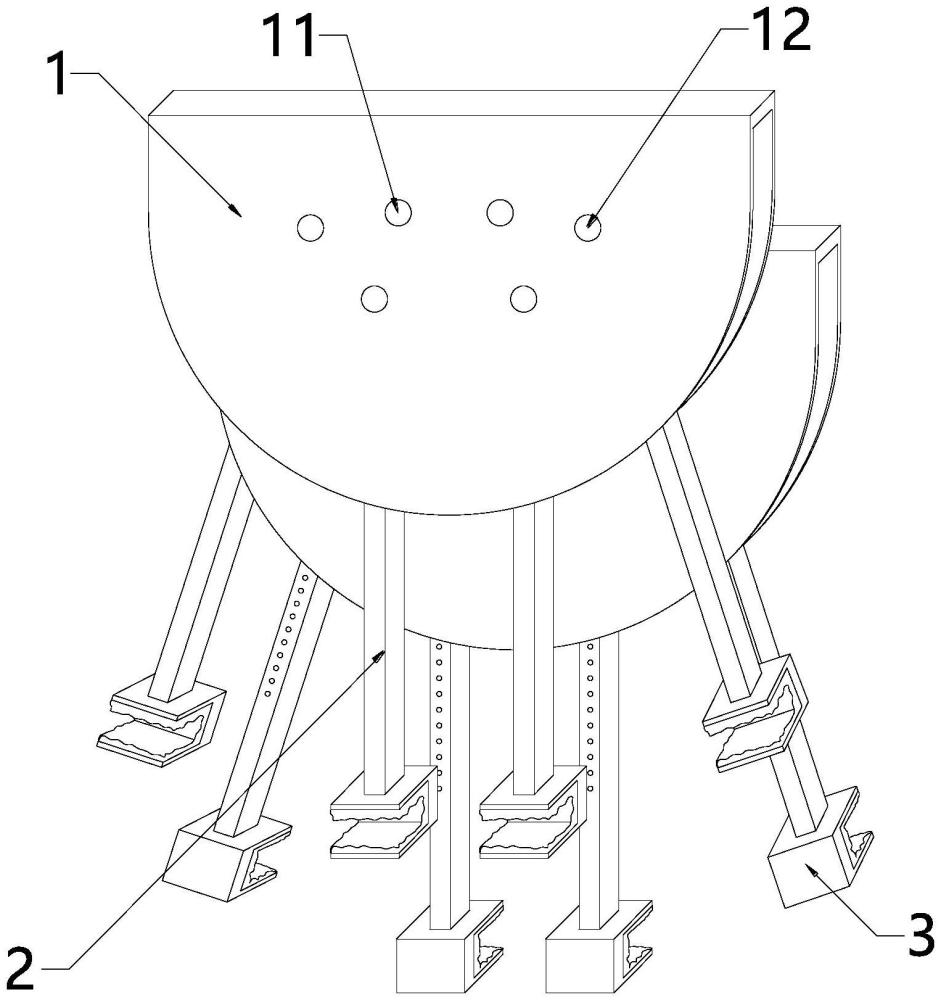

3、一种口腔定位装置，包括镜像对称设置的两个安置板，所述安置板上连接设置有多个转动连杆，所述转动连杆远离安置板的末端连接设置有卡牙套件，所述安置板上转动连接设置有对称设置的两个第一转轴，两个第一转轴的外围固定连接设置有啮合传动的同步齿轮，所述安置板上弹性连接设置有用于限制同步齿轮转动的限位组件，两个安置板之间转动连接设置有与限位组件对应设置的支撑杆，当支撑杆与安置板平行设置且支撑杆的侧边贴合在安置板上时，所述限位组件解除对同步齿轮的转动限制，当支撑杆相对安置板转动并与安置板保持相对垂直状态时，所述限位组件与同步齿轮配合并限制同步齿轮转动。

4、作为本发明进一步的方案：每个同步齿轮的一侧均啮合传动有从动齿轮，所述从动齿轮通过第二转轴与安置板转动连接，所述转动连杆与第二转轴固定连接。

5、作为本发明进一步的方案：两个安置板上转动连杆末端连接的卡牙套件，其开口朝向相反。

6、作为本发明进一步的方案：安置板为两个半圆板，半圆板的弦部之间固定连接，两个半圆板之间具有间隙，同步齿轮、从动齿轮和转动连杆的末端均位于两个半圆板的间隙之间。

7、作为本发明进一步的方案：所述限位组件包括圆柱状的滑动柱，所述滑动柱的一端呈半球形，且滑动贯通安置板的一侧，所述滑动柱中部滑动配合连接设置有棱柱，所述棱柱固定连接在安置板内的底部，所述棱柱和所述滑动柱之间通过弹簧连接，所述弹簧作用滑动柱上端滑动穿过安置板的表面，且与支撑杆的末端相对设置，所述滑动柱末端固定连接设置有横杆，所述横杆朝向同步齿轮的一侧固定连接设置有多个齿牙，所述齿牙与所述同步齿轮对应适配。

8、作为本发明进一步的方案：所述转动连杆包括滑动套接配合的套杆和滑杆，所述滑杆末端装配连接有所述卡牙套件，所述套杆远离卡牙套件的末端固定连接设置有套筒，所述套筒固定套设在所述第二转轴外围，所述从动齿轮设置在套筒的两端。

9、作为本发明进一步的方案：所述套杆一侧贯通设置有多个限位孔，所述限位孔沿着套杆的延伸方向等距设置，所述滑杆靠近套筒的一端弹性嵌入设置有限位凸起，所述限位凸起和限位孔对应设置，且活动卡接适配。

10、作为本发明进一步的方案：所述限位凸起嵌入所述套杆内，且通过弹簧相连。

11、作为本发明进一步的方案：所述支撑杆包括对称设置的两个转动接头，两个转动接头分别通过一个铰链与一个安置板转动连接，且转动接头与滑动柱相对设置，所述转动接头两侧对称嵌入设置有卡孔，所述卡孔与所述滑动柱端部对应适配，一个所述转动接头上固定连接设置有螺纹杆，另一个所述转动接头上转动连接设置有螺纹套，所述螺纹杆和所述螺纹套之间通过螺纹配合活动连接。

12、作为本发明进一步的方案：所述卡牙套件包括“u”形卡板，两个安置板上的“u”形卡板开口相反，所述“u”形卡板开口内侧贴合设置有柔性垫层。

13、作为本发明进一步的方案：所述“u”形卡板开口的一侧面上固定连接设置有转动块，所述转动块和所述转动连杆中所述滑杆的末端转动配合连接，所述转动块内远离“u”形卡板的末端固定连接设置有尺寸大于转动块，且轴心重合的垫片，所述转动块侧边嵌入设置有，所述滑杆内设有与所述滑动适配的凸块。

14、与现有技术相比，本发明的有益效果是：第二转轴设置在两个第一转轴相对远离的一侧，与两个同步齿轮啮合传动的从动齿轮为对称设置，这样只需要转动一个转动连杆就可以通过第二转轴带动从动齿轮转动，从而多个转动连杆可以同步展开，平时收纳时多个转动连杆都相互靠近，只需要通过一个转动连杆就可以将所有转动连杆同步展开(多个第二转轴上的从动齿轮通过与对应的同步齿轮啮合传动，所以与同一个同步齿轮啮合的从动齿轮可以同向转动展开，而两个同步齿轮啮合传动，则两个同步齿轮上对应啮合的从动齿轮可以相对反向展开)，配合卡牙套件可以卡在牙齿上，从而两个安置板分别通过卡牙套件卡在下牙以及上牙，通过转动连杆可以调整角度方便卡牙套件和牙齿对应，而将支撑杆转动到和两个安置板保持相互垂直，此时转动连杆的角度位置就能够被限制，调整支撑杆的长度，可以保持整体连接的稳定，而且在此过程中转动连杆的角度位置被限制无法摆动，安置更加稳定，这样就可以方便将卡牙套件卡在正常牙齿上，而且可以空出需要种植牙齿或是修补牙齿的区域，方便进行操作，且对于牙齿的遮挡很小，方便医生进行观察。

1.一种口腔定位装置，包括镜像对称设置的两个安置板，所述安置板上连接设置有多个转动连杆，所述转动连杆远离安置板的末端连接设置有卡牙套件，其特征在于，所述安置板上转动连接设置有对称设置的两个第一转轴，两个第一转轴的外围固定连接设置有啮合传动的同步齿轮，所述安置板上弹性连接设置有用于限制同步齿轮转动的限位组件，两个安置板之间转动连接设置有与限位组件对应设置的支撑杆，当支撑杆与安置板平行设置且支撑杆的侧边贴合在安置板上时，所述限位组件解除对同步齿轮的转动限制，当支撑杆相对安置板转动并与安置板保持相对垂直状态时，所述限位组件与同步齿轮配合并限制同步齿轮转动。

2.根据权利要求1所述的一种口腔定位装置，其特征在于，每个同步齿轮的一侧均啮合传动有从动齿轮，所述从动齿轮通过第二转轴与安置板转动连接，所述转动连杆与第二转轴固定连接。

3.根据权利要求2所述的一种口腔定位装置，其特征在于，两个安置板上转动连杆末端连接的卡牙套件，其开口朝向相反。

4.根据权利要求2或3所述的一种口腔定位装置，其特征在于，安置板为两个半圆板，半圆板的弦部之间固定连接，两个半圆板之间具有间隙，同步齿轮、从动齿轮和转动连杆的末端均位于两个半圆板的间隙之间。

5.根据权利要求2所述的一种口腔定位装置，其特征在于，所述限位组件包括圆柱状的滑动柱，所述滑动柱的一端呈半球形，且滑动贯通安置板的一侧，所述滑动柱中部滑动配合连接设置有棱柱，所述棱柱固定连接在安置板内的底部，所述棱柱和所述滑动柱之间通过弹簧连接，所述弹簧作用滑动柱上端滑动穿过安置板的表面，且与支撑杆的末端相对设置，所述滑动柱末端固定连接设置有横杆，所述横杆朝向同步齿轮的一侧固定连接设置有多个齿牙，所述齿牙与所述同步齿轮对应适配。

6.根据权利要求2所述的一种口腔定位装置，其特征在于，所述转动连杆包括滑动套接配合的套杆和滑杆，所述滑杆末端装配连接有所述卡牙套件，所述套杆远离卡牙套件的末端固定连接设置有套筒，所述套筒固定套设在所述第二转轴外围，所述从动齿轮设置在套筒的两端。

7.根据权利要求6所述的一种口腔定位装置，其特征在于，所述套杆一侧贯通设置有多个限位孔，所述限位孔沿着套杆的延伸方向等距设置，所述滑杆靠近套筒的一端弹性嵌入设置有限位凸起，所述限位凸起和限位孔对应设置，且活动卡接适配，所述限位凸起嵌入所述套杆内，且通过弹簧相连。

8.根据权利要求7所述的一种口腔定位装置，其特征在于，所述支撑杆包括对称设置的两个转动接头，两个转动接头分别通过一个铰链与一个安置板转动连接，且转动接头与滑动柱相对设置，所述转动接头两侧对称嵌入设置有卡孔，所述卡孔与所述滑动柱端部对应适配，一个所述转动接头上固定连接设置有螺纹杆，另一个所述转动接头上转动连接设置有螺纹套，所述螺纹杆和所述螺纹套之间通过螺纹配合活动连接。

9.根据权利要求6所述的一种口腔定位装置，其特征在于，所述卡牙套件包括“u”形卡板，两个安置板上的“u”形卡板开口相反，所述“u”形卡板开口内侧贴合设置有柔性垫层。

10.根据权利要求9所述的一种口腔定位装置，其特征在于，所述“u”形卡板开口的一侧面上固定连接设置有转动块，所述转动块和所述转动连杆中所述滑杆的末端转动配合连接，所述转动块内远离“u”形卡板的末端固定连接设置有尺寸大于转动块，且轴心重合的垫片，所述转动块侧边嵌入设置有，所述滑杆内设有与所述滑动适配的凸块。
