一种超悬浮新型卫生巾及其制备方法与流程

498次浏览
一种超悬浮新型卫生巾及其制备方法与流程

本发明属于卫生巾领域,特别涉及一种超悬浮新型卫生巾及其制备方法。


背景技术:

1、卫生巾是一种妇女经期使用的卫生用品,主要的材质为棉、不织布、纸浆或以上材质复合物所形成的高分子聚合物和高分子聚合物复合纸,侧边的设计主要用来防止侧漏,由内到外分为面层、吸收芯、底层三层,使用时先撕去中间的纸带,把有胶的一面先粘到内裤中间,两个护翼对准裤裆最窄之处粘牢即可,为了减少卫生巾使用时的侧漏情况,还设计有两侧相对巾体浮起的悬浮卫生巾,但是现有技术使用时,悬浮巾体的防漏只是简单的用固定高度的悬浮护翼进行防漏,贴合效果差,特别在适用时间较长时,容易褶皱渗漏,同时,巾体在使用时透气性较差,在炎热的天气环境下或者是长时间使用会产品粘腻、潮湿的感受,导致不适。


技术实现思路

1、(一)要解决的技术问题

2、为了克服现有技术不足,现提出一种超悬浮新型卫生巾及其制备方法,以解决现有技术使用时,悬浮巾体的防漏只是简单的用固定高度的悬浮护翼进行防漏,贴合效果差,特别在适用时间较长时,容易褶皱渗漏,同时,巾体在使用时透气性较差,在炎热的天气环境下或者是长时间使用会产品粘腻、潮湿的感受,导致不适的情况。

3、(二)技术方案

4、本发明通过如下技术方案实现:本发明提出了一种超悬浮新型卫生巾及其制备方法,其结构包括封边、芯体和底层,所述底层沿着侧边设有一圈封边,所述芯体装配于底层上;

5、还包括有悬浮护翼,所述悬浮护翼包覆胶接于芯体的长边两侧;

6、所述底层由第一底膜层和平铺护翼层组成,所述第一底膜层顶部长边两侧胶接有平铺护翼层,所述所述悬浮护翼的长边两端底部胶接装配于平铺护翼层上,所述芯体的短边两侧与第一底膜层、平铺护翼层胶接,所述悬浮护翼与芯体的长边中部与第一底膜层、平铺护翼层之间形成有第一空腔,所述芯体、悬浮护翼与第一底膜层、平铺护翼层之间形成有第二空腔,所述第一空腔与第二空腔相通。

7、进一步的,所述芯体由第二底膜层、胶黏层、芯体包裹层、导流层、表层、导流通道、吸收层和高分子层组成,所述芯体包裹层包覆吸收层、高分子层外侧,所述芯体包裹层顶部留有开口,所述芯体包裹层底部胶接有第二底膜层,所述芯体包裹层顶部胶接有导流层,所述导流层顶部胶接有表层,所述导流通道由上而下贯穿表层、导流层、吸收层与高分子层顶部相通,所述第二底膜层短边底部通过胶黏层与第一底膜层、平铺护翼层胶接。

8、进一步的,所述悬浮护翼为匚字形,所述悬浮护翼下侧与第二底膜层底部胶接,所述悬浮护翼上侧与表层顶部胶接。

9、进一步的,所述悬浮护翼与芯体包裹层、导流层、表层之间还装配有弹性吸收层。

10、进一步的,所述弹性吸收层由改性纤维素纤维或改性合成纤维与天然纤维、泡沫体混纺而成。

11、进一步的,所述底层、悬浮护翼、第二底膜层均为拒水材料制成。

12、进一步的,所述第二底膜层为弹性膜。

13、进一步的,所述表层为弹性膜。

14、进一步的,所述第二底膜层上还装配有氨纶丝或弹性层。

15、进一步的,所述氨纶丝或弹性层长度短于第二底膜层且两端与第二底膜层两端连接。

16、进一步,还包括一种超悬浮新型卫生巾及其制备方法的制造方法,方法如下:

17、一、由亲水无纺布或湿强纸材料制作芯体包裹层,芯体包裹层表面采用螺旋涂胶方式上胶,通过上胶后的芯体包裹层包裹吸收层和高分子层,所述吸收层可采用粉碎机粉碎而成的木浆或纤维,所述高分子层采用吸水性树脂,芯体包裹层包裹吸收层和高分子层后通过切刀分切成固定形状;

18、二、在分切后的芯体包裹层底部胶接第二底膜层,所述第二底膜层采用弹性材料或非弹性材料,所述第二底膜层采用非弹性材料时,通过胶水枪头为氨纶丝或弹性层上胶,在第二底膜层上胶接氨纶丝或弹性层;

19、三、在芯体包裹层顶部胶接导流层,所述导流层采用热轧无纺布或热风无纺布制成;

20、四、在导流层的顶部胶接表层,所述表层采用无纺布或弹性材料;

21、五、在悬浮护翼左右两侧采用螺旋喷胶方式上胶,喷胶宽度10-15mm,将悬浮护翼两侧向表层侧折叠,形成芯体两边的隔边结构,构成卫生巾的防漏墙,同时在悬浮护翼长边底部进行胶水涂布,悬浮护翼底部胶水涂布时,设置有前后区胶枪,采用刮胶定位的方式,每条刮胶胶水宽度3-5mm,前区胶水涂布长度在60-80mm,后区胶水涂布长度在80-95mm,中间不涂布胶水,形成第一空腔;

22、六、在悬浮护翼底部胶接平铺护翼层,并将平铺护翼层胶接在第一底膜层上,形成第二空腔;

23、七、采用无纺布与pe膜复合的材料制作第一底膜层,在第一底膜层底部采用刮胶方式设置6-7条宽度3-5mm的背胶;

24、八、在第一底膜层的背胶层底部设置离型纸和包膜或离型膜等材料,便于使用卫生巾时撕去包装物。

25、进一步的,所述芯体包裹层采用拒水sms无纺布材料,克重在30-50gsm。

26、(三)有益效果

27、上述技术方案中的一个技术方案具有如下优点或有益效果:

28、为解决现有技术使用时,悬浮巾体的防漏只是简单的用固定高度的悬浮护翼进行防漏,贴合效果差,特别在适用时间较长时,容易褶皱渗漏,同时,巾体在使用时透气性较差,在炎热的天气环境下或者是长时间使用会产品粘腻、潮湿的感受,导致不适的情况,通过芯体长边中部和芯体底部与底层形成双空腔结构,使芯体在使用时会形成空腔的变化,结合无纺布本身具有一定的弹性,可更好的减少芯体和悬浮护翼使用时随底层弯曲,从而能够更好的保证使用时贴合人体,提高悬浮效果,进一步减少渗漏,而形成的空腔则能够进行芯体的透气散热,从而减少长时间使用时的闷热和粘腻、潮湿感受,同时,悬浮护翼层和芯体之间还设有可吸水延伸的弹性吸收层,使悬浮护翼在接触到渗漏时会延伸贴合人体,再次加强防渗漏的情况。



技术特征:

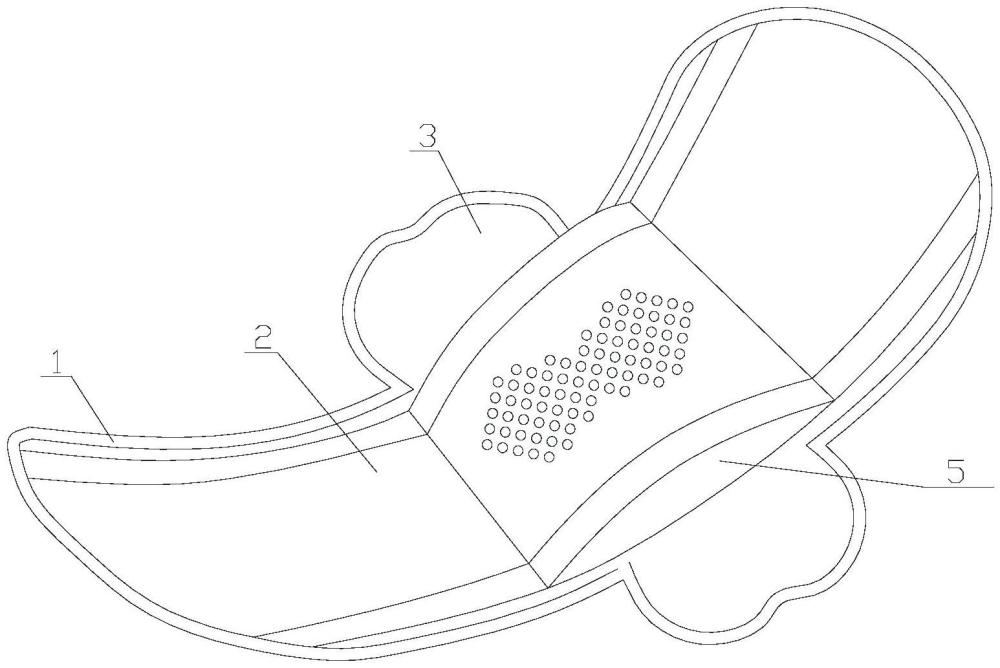

1.一种超悬浮新型卫生巾,其结构包括封边(1)、芯体(2)和底层(3),所述底层(3)沿着侧边设有一圈封边(1),所述芯体(2)装配于底层(3)上;

2.根据权利要求1所述的一种超悬浮新型卫生巾,其特征在于:所述芯体(2)由第二底膜层(2a)、胶黏层(2b)、芯体包裹层(2c)、导流层(2d)、表层(2e)、导流通道(2f)、吸收层(2g)和高分子层(2h)组成,所述芯体包裹层(2c)包覆吸收层(2g)、高分子层(2h)外侧,所述芯体包裹层(2c)顶部留有开口,所述芯体包裹层(2c)底部胶接有第二底膜层(2a),所述芯体包裹层(2c)顶部胶接有导流层(2d),所述导流层(2d)顶部胶接有表层(2e),所述导流通道(2f)由上而下贯穿表层(2e)、导流层(2d)、吸收层(2g)与高分子层(2h)顶部相通,所述第二底膜层(2a)短边底部通过胶黏层(2b)与第一底膜层(3a)、平铺护翼层(3b)胶接。

3.根据权利要求2所述的一种超悬浮新型卫生巾,其特征在于:所述悬浮护翼(4)为匚字形,所述悬浮护翼(4)下侧与第二底膜层(2a)底部胶接,所述悬浮护翼(4)上侧与表层(2e)顶部胶接。

4.根据权利要求3所述的一种超悬浮新型卫生巾,其特征在于:所述悬浮护翼(4)与芯体包裹层(2c)、导流层(2d)、表层(2e)之间还装配有弹性吸收层(4a)。

5.根据权利要求4所述的一种超悬浮新型卫生巾,其特征在于:所述弹性吸收层(4a)由改性纤维素纤维或改性合成纤维与天然纤维、泡沫体混纺而成。

6.根据权利要求2所述的一种超悬浮新型卫生巾,其特征在于:所述底层(3)、悬浮护翼(4)、第二底膜层(2a)均为拒水材料制成。

7.根据权利要求2所述的一种超悬浮新型卫生巾,其特征在于:所述第二底膜层(2a)为弹性膜。

8.根据权利要求2所述的一种超悬浮新型卫生巾,其特征在于:所述第二底膜层(2a)上还装配有氨纶丝(2i)或弹性层(2j)。

9.根据权利要求8所述的一种超悬浮新型卫生巾,其特征在于:所述氨纶丝(2i)或弹性层(2j)长度短于第二底膜层(2a)且两端与第二底膜层(2a)两端连接。

10.一种如权利要求2的超悬浮新型卫生巾的制备方法,其特征在于:方法如下:


技术总结
本发明公开了一种超悬浮新型卫生巾及其制备方法,属于卫生巾领域,通过芯体长边中部和芯体底部与底层形成双空腔结构,使芯体在使用时会形成空腔的变化,结合无纺布本身具有一定的弹性,可更好的减少芯体和悬浮护翼使用时随底层弯曲,从而能够更好的保证使用时贴合人体,提高悬浮效果,进一步减少渗漏,而形成的空腔则能够进行芯体的透气散热,从而减少长时间使用时的闷热和粘腻、潮湿感受,同时,悬浮护翼层和芯体之间还设有可吸水延伸的弹性吸收层,使悬浮护翼在接触到渗漏时会延伸贴合人体,再次加强防渗漏的情况。

技术研发人员:刘崇九,朴亨祐,秦愈
受保护的技术使用者:北京倍舒特科技发展有限公司
技术研发日:
技术公布日:2024/11/26
文档序号 : 【 40125969 】

技术研发人员:刘崇九,朴亨祐,秦愈
技术所有人:北京倍舒特科技发展有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
