一种可调式艾灸灸具八髎灸盒的制作方法

本发明涉及艾灸，更具体地说，尤其是涉及到一种可调式艾灸灸具八髎灸盒。

背景技术：

1、艾灸别称灸疗或灸法，是用艾叶制成的艾条，艾柱，产生的艾热刺激人体穴位或特定部位，通过激发经气的活动来调整人体紊乱的生理生化功能，从而达到防病治病目的的一种治疗方法，人体的八髎穴位于腰骶部，在对八髎灸进行艾灸时需要借助到八髎灸盒对艾条进行放置固定，使得艾条处于八髎穴位置上进行灸疗；

2、但是现有的八髎灸盒在对艾条进行放置固定时存在以下不足：艾条放置在八髎灸盒内部，艾条下端燃烧的位置无法在八髎灸盒内部进行升降调节，每个人皮肤的耐热程度不同，艾条下端燃烧端距离人体皮肤较远时，艾灸的疗效不佳，而距离较近时容易导致部分人的皮肤发生烫伤受损，并且艾条燃烧时产生较多的烟雾，通过八髎灸盒上的排烟口进行排出时，烟雾无法集中排出随意飘散，导致烟雾容易被吸入艾灸者的呼吸道内部，影响艾灸的环境。

技术实现思路

1、本发明实现技术目的所采用的技术方案是：一种可调式艾灸灸具八髎灸盒，其结构包括吸附机构、灸盒机构，所述吸附机构设有两个，并且两个吸附机构分别安装在灸盒机构左右两侧，所述吸附机构包括连接轴、导向滑轨、转动板、拉杆、气压室、吸盘，所述连接轴固定安装在转动板上端，并且连接轴滑动安装在导向滑轨内部，所述导向滑轨固定安装在灸盒机构侧边内部，所述转动板下端前表面设有拉杆，并且拉杆采用间隙配合安装在气压室上端内部，所述气压室下端设有吸盘并且贯通连接，所述吸盘设在转动板后表面，所述连接轴和导向滑轨均色还有两个，并且两个导向滑轨呈竖向安装在灸盒机构侧边内部的相对两侧方位上，通过两个连接轴安装在转动板上端的两侧，使得两个连接轴在两个导向滑轨内部进行竖向滑动并且转动，所述拉杆与气压室内部进行活塞运动，通过拉杆的上拉能够将气压室内部的气压进行挤出。

2、作为本发明的进一步改进，所述灸盒机构包括盒体、安装槽、调节机构、挤压机构，所述盒体侧边内部嵌有安装槽，并且导向滑轨安装在盒体侧边的安装槽内部，所述转动板位于盒体侧边的安装槽内部，所述调节机构安装在盒体内部，并且挤压机构下端卡合安装在盒体上端内部，所述调节机构位于挤压机构下方，所述安装槽设有两个，并且设在盒体左右两侧内部，与两个吸附机构进行连接。

3、作为本发明的进一步改进，所述调节机构包括旋钮、滑动块、蜗杆、升降调节板、放置机构，所述旋钮安装在盒体上表面，并且旋钮下端焊接有蜗杆，所述蜗杆采用间隙配合贯穿于滑动块内部并且螺纹连接，所述滑动块设在升降调节板边缘并且为一体化结构，所述放置机构插接安装在升降调节板内部，所述升降调节板滑动安装在盒体内部，所述放置机构位于挤压机构下方，所述放置机构位于挤压机构下方，所述升降调节板的尺寸大小与盒体内部的尺寸大小相匹配。

4、作为本发明的进一步改进，所述放置机构包括支撑框、连板、拉手、滤网筒、夹持机构，所述支撑框位于升降调节板上端面，并且支撑框侧边焊接有连板，所述连板上表面设有拉手，所述滤网筒设在支撑框底部，并且滤网筒插接安装在升降调节板内部，所述夹持机构设在支撑框内壁，所述滤网筒和夹持机构位于挤压机构下方，所述支撑框和滤网筒均设有两个，并且每个支撑框内壁上对称安装有两个夹持机构，并且两个支撑框之间通过连板进行连接固定。

5、作为本发明的进一步改进，所述夹持机构包括抵触球、铰接板、弹性组件，所述抵触球侧边轴心与铰接板一端轴连接，并且铰接板另一端设有弹性组件，所述弹性组件固定安装在支撑框内壁上，所述抵触球位于挤压机构下方，所述铰接板呈“ㄇ”型结构，并且弹性组件由挤压杆、固定管套和弹簧组成，弹簧安装在固定管套内部，而挤压杆的一端采用间隙配合安装在固定管套内部，并且挤压杆的另一端与铰接板相连接。

6、作为本发明的进一步改进，所述挤压机构包括吸烟机构、卡合框、下压板、伸缩软管，所述吸烟机构底部设有卡合框，并且卡合框卡合安装在盒体上端内部，所述卡合框内部下端设有下压板，并且下压板上表面与伸缩软管下端相连接，所述伸缩软管上端固定安装在吸烟机构内部下端，所述下压板位于抵触球上方，所述下压板和伸缩软管均设有两个，并且与下方的两个支撑框位置相匹配，使得两个下压板能够对夹持安装在滤网筒内部的两个艾条上端进行抵触，并且通过伸缩软管施加弹力。

7、作为本发明的进一步改进，所述吸烟机构包括微型吸风机、传导壳、滤网、底座、导向杆，所述微型吸风机嵌在传导壳上端内部，并且传导壳底部设有卡合框，所述伸缩软管上端安装在传导壳内部下端，所述滤网滑动安装在传导壳内部，并且滤网尾端安装有底座，所述导向杆固定安装在传导壳内部，并且导向杆采用间隙配合贯穿于底座边缘内部，所述底座的长度比滤网的长度长，并且导向杆采用间隙配合贯穿于底座两端边缘内部，通过两侧的导向杆能够对底座进行稳定的导向滑动。

8、本发明的有益效果在于：

9、1.将灸盒机构放置在艾灸者的八髎穴上方，两侧的转动板支撑在艾灸者的腰骶部八髎穴外侧，通过拉杆的上拉能够将气压室内部的气压进行挤出，使得吸盘内部呈真空状态吸附在艾灸者的腰骶部皮肤表面，从而提高灸盒机构放置在艾灸者的腰骶部八髎穴位置上的稳定性，避免艾灸时发生位置偏移；

10、2.将点燃的艾条的燃烧端往下放入到放置机构的滤网筒内部，并且通过支撑框内部两侧的夹持机构对艾条进行夹持，夹持时通过抵触球与艾条进行接触，并且通过弹性组件进行弹性挤压支撑，使得铰接板带动抵触球抵触夹持在不同大小的艾条表面，将艾条夹持悬空放置在滤网筒内部，避免艾条下端的燃烧端与滤网筒发生抵触而使得燃烧中断；

11、3.根据艾灸者的需求转动旋钮使得蜗杆转动，带动滑动块进行升降，这时支撑框带动放置机构整体在盒体内部进行升降，从而调节艾条下端燃烧端与艾灸者皮肤的高度，能够避免艾条下端燃烧端距离人体皮肤较远或是较近时，提高艾灸的疗效同时防止对艾灸者的皮肤发生烫伤；

12、4.通过卡合框内部的两个下压板能够对夹持安装在滤网筒内部的两个艾条上端进行抵触，并且通过伸缩软管施加弹力，能够对不断燃烧长度缩短的艾条进行往下缓慢的推动，避免艾条燃烧的过程中长度逐渐缩短，而导致燃烧端逐渐升高逐渐远离艾灸者的八髎穴，能够使得艾条下端的燃烧端始终保持在较为同一的高度上，从而有效的提高艾灸整体过程的效果；

13、5.通过微型吸风机运行将艾条燃烧产生的烟雾集中吸附吹出，并且通过滤网对烟雾中细小的颗粒进行捕捉过滤，避免艾灸过程中的烟雾随意飘散，被吸入艾灸者的呼吸道内部，影响艾灸的环境，艾灸完成后，通过往外拉动滤网能够将滤网从传导壳内部进行移出使得滤网能够进行移出清理。

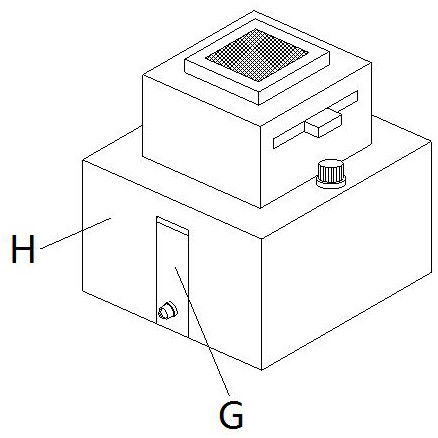

1.一种可调式艾灸灸具八髎灸盒，其结构包括吸附机构（g）、灸盒机构（h），所述吸附机构（g）设有两个，并且两个吸附机构（g）分别安装在灸盒机构（h）左右两侧，其特征在于：

2.根据权利要求1所述的一种可调式艾灸灸具八髎灸盒，其特征在于：所述灸盒机构（h）包括盒体（h4）、安装槽（h2）、调节机构（h8）、挤压机构（h6），所述盒体（h4）侧边内部嵌有安装槽（h2），并且导向滑轨（g6）安装在盒体（h4）侧边的安装槽（h2）内部，所述转动板（g5）位于盒体（h4）侧边的安装槽（h2）内部，所述调节机构（h8）安装在盒体（h4）内部，并且挤压机构（h6）下端卡合安装在盒体（h4）上端内部，所述调节机构（h8）位于挤压机构（h6）下方。

3.根据权利要求2所述的一种可调式艾灸灸具八髎灸盒，其特征在于：所述调节机构（h8）包括旋钮（h81）、滑动块（h83）、蜗杆（h85）、升降调节板（h88）、放置机构（h86），所述旋钮（h81）安装在盒体（h4）上表面，并且旋钮（h81）下端焊接有蜗杆（h85），所述蜗杆（h85）采用间隙配合贯穿于滑动块（h83）内部并且螺纹连接，所述滑动块（h83）设在升降调节板（h88）边缘并且为一体化结构，所述放置机构（h86）插接安装在升降调节板（h88）内部，所述升降调节板（h88）滑动安装在盒体（h4）内部，所述放置机构（h86）位于挤压机构（h6）下方。

4.根据权利要求3所述的一种可调式艾灸灸具八髎灸盒，其特征在于：所述放置机构（h86）包括支撑框（6k）、连板（6g）、拉手（6n）、滤网筒（6v）、夹持机构（6j），所述支撑框（6k）位于升降调节板（h88）上端面，并且支撑框（6k）侧边焊接有连板（6g），所述连板（6g）上表面设有拉手（6n），所述滤网筒（6v）设在支撑框（6k）底部，并且滤网筒（6v）插接安装在升降调节板（h88）内部，所述夹持机构（6j）设在支撑框（6k）内壁，所述滤网筒（6v）和夹持机构（6j）位于挤压机构（h6）下方。

5.根据权利要求4所述的一种可调式艾灸灸具八髎灸盒，其特征在于：所述夹持机构（6j）包括抵触球（j5）、铰接板（j2）、弹性组件（j7），所述抵触球（j5）侧边轴心与铰接板（j2）一端轴连接，并且铰接板（j2）另一端设有弹性组件（j7），所述弹性组件（j7）固定安装在支撑框（6k）内壁上，所述抵触球（j5）位于挤压机构（h6）下方。

6.根据权利要求5所述的一种可调式艾灸灸具八髎灸盒，其特征在于：所述挤压机构（h6）包括吸烟机构（h8）、卡合框（h68）、下压板（h66）、伸缩软管（h64），所述吸烟机构（h8）底部设有卡合框（h68），并且卡合框（h68）卡合安装在盒体（h4）上端内部，所述卡合框（h68）内部下端设有下压板（h66），并且下压板（h66）上表面与伸缩软管（h64）下端相连接，所述伸缩软管（h64）上端固定安装在吸烟机构（h8）内部下端，所述下压板（h66）位于抵触球（j5）上方。

7.根据权利要求6所述的一种可调式艾灸灸具八髎灸盒，其特征在于：所述吸烟机构（h8）包括微型吸风机（1x）、传导壳（1k）、滤网（1v）、底座（1z）、导向杆（1d），所述微型吸风机（1x）嵌在传导壳（1k）上端内部，并且传导壳（1k）底部设有卡合框（h68），所述伸缩软管（h64）上端安装在传导壳（1k）内部下端，所述滤网（1v）滑动安装在传导壳（1k）内部，并且滤网（1v）尾端安装有底座（1z），所述导向杆（1d）固定安装在传导壳（1k）内部，并且导向杆（1d）采用间隙配合贯穿于底座（1z）边缘内部。
