一种医用切口扩张保护套的制作方法

本发明涉及医疗器械，具体为一种医用切口扩张保护套。

背景技术：

1、普外科是以手术为主要方法治疗肝脏、胆道、胰腺、胃肠、肛肠、血管疾病、甲状腺和乳房的肿瘤及外伤等其它疾病的临床学科，是外科系统最大的专科，普外科即普通外科，例如在腹腔镜手术过程中，需要手术形成切口，在实际手术过程中，由于腹腔皮肤具有一定弹性，若不对切口进行保持，则在手术器械作业时，可能会由于腹腔皮肤回弹而导致切口缩小，进而影响手术操作的情况，因此需要使用一种扩张保护套对切口进行扩张。

2、在手术过程中，为保证良好的切口支撑效果，切口保护套需要使用较硬的材料制成，但会导致其弹性较小，在塞入切口后有效的扩张面积减小，影响医生的视野和操作空间，切口保护套若使用较软的材料制成，虽然可以方便的塞入切口，但不具备足够的刚度对切口进行支撑，因此提出了一种医用切口扩张保护套。

技术实现思路

1、针对现有技术的不足，本发明提供了一种医用切口扩张保护套，以解决上述背景技术中提到的问题。

2、为实现上述目的，本发明提供如下技术方案：一种医用切口扩张保护套，包括两个固定筒和调节座，所述固定筒的顶部外表面固定连通有进气管，所述进气管的顶部外表面固定连通有锥形筒，所述锥形筒的顶部外表面固定连通有充气管，所述进气管的内表面固定连接有固定盘，所述固定盘的顶部外表面固定连接有第一弹簧，所述第一弹簧的顶部外表面固定连接有堵块，所述堵块与锥形筒的内部活动贴合，所述固定筒的内表面活动连接有两个活塞盘，两个所述活塞盘相对的外表面固定连接有活塞杆，所述活塞杆远离活塞盘的外表面固定连接有支撑座。

3、作为本发明的进一步说明，所述调节座设置在前侧两个支撑座之间，所述调节座的内表面中心处转动连接有转轴，所述转轴的外表面固定套设有齿轮，所述调节座的顶部外表面转动贯穿有传动轴，所述传动轴的底部外表面固定连接有主动锥齿轮，所述传动轴远离主动锥齿轮的外表面固定连接有旋钮，所述转轴的外表面固定套设有从动锥齿轮，所述从动锥齿轮均主动锥齿轮的外表面活动啮合，所述齿轮的顶部外表面和底部外表面均活动啮合有齿条，两个所述齿条分别活动贯穿调节座的左右两侧外表面，两个所述齿条位于调节座外部的一端分别与前侧两个支撑座固定连接。

4、作为本发明的进一步说明，所述固定筒的顶部外表面转动连接有两个转动座，两个所述转动座的外表面均转动连接有翻杆，所述翻杆远离转动座的一端外表面固定连接有凸条，所述凸条的外表面转动连接有固定板。

5、作为本发明的进一步说明，所述进气管的外表面固定连通有泄气管，所述泄气管的内部设置有密封盖。

6、作为本发明的进一步说明，所述固定盘的外表面活动插设有竖杆，所述竖杆的顶部外表面与堵块固定连接，所述第一弹簧套设在竖杆的外表面。

7、作为本发明的进一步说明，所述堵块为上细下粗的圆台形，所述堵块的外表面固定连接有密封垫。

8、作为本发明的进一步说明，所述固定盘的外表面呈圆周阵列开设有若干个通槽。

9、作为本发明的进一步说明，所述固定筒的前后两侧内表面均固定连接有第二弹簧，所述第二弹簧的另一端与活塞盘固定连接，所述第二弹簧套设在活塞杆的外表面。

10、作为本发明的进一步说明，所述固定筒的前后两侧外表面均开设有通孔。

11、作为本发明的进一步说明，所述调节座的前后两侧内表面均开设有两个滑槽，两个所述齿条的前后两侧外表面均固定连接有滑块，四个所述滑块分别与四个滑槽的内部滑动连接。

12、与现有技术相比，本发明的有益效果是：

13、1、本发明提供的一种医用切口扩张保护套中，通过外部充气装置往充气管内充气，当气压进入时，受压强作用下挤压堵块，使得堵块往下移动，此时第一弹簧形变，堵块往下移动后，使得进气管导通，最终气体进入固定筒内，使得固定筒内部充满气体，而后随着充气装置的充气，固定筒内充气后压强增大往两侧挤压活塞盘，活塞盘带动活塞杆使得支撑座移动，从而通过前后两侧的支撑座对切口进行扩张，实现了既不影响医护人员的操作空间，又能够具备足够的刚性对切口进行支撑。

14、2、本发明提供的一种医用切口扩张保护套中，通过转动旋钮，旋钮带动传动轴，传动轴转动时带动主动锥齿轮转动，主动锥齿轮使得从动锥齿轮转动，从而使得转轴转动，转轴带动齿轮转动，使得两个齿条相向移动，进而带动两个支撑座移动，调整左右两侧两个固定筒的距离，从而能够根据不同长度的切口灵活调整，增加两个固定筒间医生的操作提供空间。

15、3、本发明提供的一种医用切口扩张保护套中，通过翻动翻杆，翻杆带动凸条，使得固定板能够在凸条的外部发生转动，将固定板调整至与患者的切口外部的皮肤处相贴合，将医用胶布将固定板固定在患者皮肤处，从而对该装置进行固定支撑。

16、4、本发明提供的一种医用切口扩张保护套中，在活塞盘移动的过程中，使得第二弹簧压缩，当拧下密封盖对通过泄气管泄气后，固定筒内部的压强处于平衡状态后，第二弹簧复位，第二弹簧带动活塞盘复位，使得活塞盘带动支撑座复位，从而便于将支撑座收回。

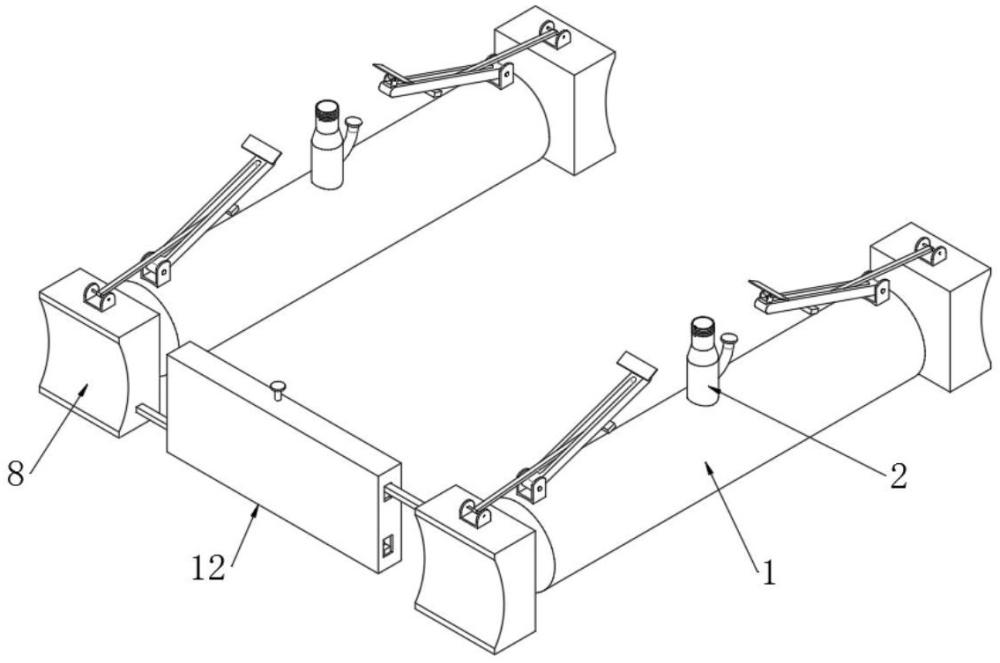

1.一种医用切口扩张保护套，包括两个固定筒（1）和调节座（12），其特征在于：所述固定筒（1）的顶部外表面固定连通有进气管（2），所述进气管（2）的顶部外表面固定连通有锥形筒（10），所述锥形筒（10）的顶部外表面固定连通有充气管（11），所述进气管（2）的内表面固定连接有固定盘（3），所述固定盘（3）的顶部外表面固定连接有第一弹簧（4），所述第一弹簧（4）的顶部外表面固定连接有堵块（5），所述堵块（5）与锥形筒（10）的内部活动贴合，所述固定筒（1）的内表面活动连接有两个活塞盘（6），两个所述活塞盘（6）相对的外表面固定连接有活塞杆（7），所述活塞杆（7）远离活塞盘（6）的外表面固定连接有支撑座（8）。

2.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述调节座（12）设置在前侧两个支撑座（8）之间，所述调节座（12）的内表面中心处转动连接有转轴（13），所述转轴（13）的外表面固定套设有齿轮（14），所述调节座（12）的顶部外表面转动贯穿有传动轴（17），所述传动轴（17）的底部外表面固定连接有主动锥齿轮（18），所述传动轴（17）远离主动锥齿轮（18）的外表面固定连接有旋钮（19），所述转轴（13）的外表面固定套设有从动锥齿轮（16），所述从动锥齿轮（16）均主动锥齿轮（18）的外表面活动啮合，所述齿轮（14）的顶部外表面和底部外表面均活动啮合有齿条（15），两个所述齿条（15）分别活动贯穿调节座（12）的左右两侧外表面，两个所述齿条（15）位于调节座（12）外部的一端分别与前侧两个支撑座（8）固定连接。

3.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述固定筒（1）的顶部外表面转动连接有两个转动座（21），两个所述转动座（21）的外表面均转动连接有翻杆（22），所述翻杆（22）远离转动座（21）的一端外表面固定连接有凸条（23），所述凸条（23）的外表面转动连接有固定板（24）。

4.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述进气管（2）的外表面固定连通有泄气管（9），所述泄气管（9）的内部设置有密封盖。

5.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述固定盘（3）的外表面活动插设有竖杆，所述竖杆的顶部外表面与堵块（5）固定连接，所述第一弹簧（4）套设在竖杆的外表面。

6.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述堵块（5）为上细下粗的圆台形，所述堵块（5）的外表面固定连接有密封垫。

7.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述固定盘（3）的外表面呈圆周阵列开设有若干个通槽。

8.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述固定筒（1）的前后两侧内表面均固定连接有第二弹簧（20），所述第二弹簧（20）的另一端与活塞盘（6）固定连接，所述第二弹簧（20）套设在活塞杆（7）的外表面。

9.根据权利要求1所述的一种医用切口扩张保护套，其特征在于：所述固定筒（1）的前后两侧外表面均开设有通孔。

10.根据权利要求2所述的一种医用切口扩张保护套，其特征在于：所述调节座（12）的前后两侧内表面均开设有两个滑槽，两个所述齿条（15）的前后两侧外表面均固定连接有滑块，四个所述滑块分别与四个滑槽的内部滑动连接。
