一种导向器及穿刺系统的制作方法

本申请涉及医疗器械设计，特别是涉及一种导向器及穿刺系统。

背景技术：

1、患有肝脏疾病的患者，常常会引发门静脉高压的疾病，为了治疗这种疾病，需要对患者的肝脏进行穿刺并且建立人工通道，在肝静脉和门静脉之间放置经颈静脉肝内门体分流器，使得流入的门静脉和流出的肝静脉之间建立连通，从而降低门脉压力、减少或消除由于门静脉高压所致的食道静脉曲张破裂出血、腹水等症状。这种治疗方式叫做经颈静脉肝内门体分流术(tips)，主要用于药物治疗无效的肝硬化门静脉高压症、急性或慢性肝功能衰竭和门静脉高压相关并发症，经颈静脉肝内门体分流术手术穿刺定位难，操作步骤多，是介入领域中公认的难度最大的手术之一，目前经颈静脉肝内门体分流术手术在穿刺过程中会造成患者身体组织损伤，严重影响了穿刺的成功率。

技术实现思路

1、有鉴于此，本申请提供一种导向器及穿刺系统，有助于提高穿刺的成功率。

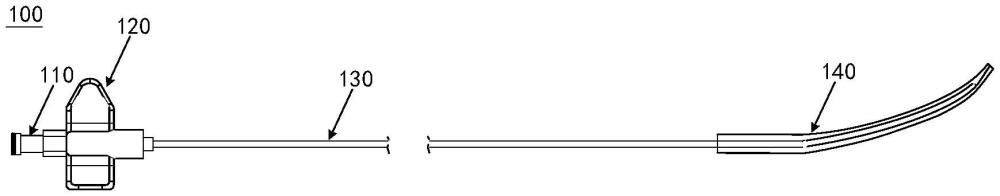

2、为解决上述技术问题，本申请采用的一个技术方案是提供一种导向器，设有供穿刺针穿设的穿刺通道，所述导向器包括导向器座、导向器接头、导向器主体以及保护套管，所述导向器座、所述导向器接头、所述导向器主体依次连接，所述保护套管套设在所述导向器主体的外部。

3、为解决上述技术问题，本申请采用的另一个技术方案是：提供一种穿刺系统，包括上述任一项所述的导向器，所述穿刺系统还包括穿刺针和穿刺导管；

4、所述穿刺针穿设于所述穿刺导管中，套设有所述穿刺针的所述穿刺导管穿设于所述导向器中。

5、有益效果是：区别于现有技术，本申请提供一种导向器，设有供穿刺针穿设的穿刺通道，导向器包括导向器座、导向器接头、导向器主体以及保护套管，导向器座、导向器接头、导向器主体依次连接，保护套管套设在导向器主体的外部。本申请通过在导向器主体的外部设置保护套管，一方面能够减少穿刺过程中对周围组织的损伤，另一方面还能确保导向器的平滑移动，提高手术的安全性和效率。

1.一种导向器，其特征在于，设有供穿刺针穿设的穿刺通道，所述导向器包括导向器座、导向器接头、导向器主体以及保护套管，所述导向器座、所述导向器接头、所述导向器主体依次连接，所述保护套管套设在所述导向器主体的外部。

2.根据权利要求1所述的导向器，其特征在于，

3.根据权利要求1所述的导向器，其特征在于，

4.一种穿刺系统，其特征在于，包括如权利要求1至3任一项所述的导向器，所述穿刺系统还包括穿刺针和穿刺导管；

5.根据权利要求4所述的穿刺系统，其特征在于，

6.根据权利要求4所述的穿刺系统，其特征在于，所述穿刺系统还包括扩张器、外鞘芯以及外鞘；

7.根据权利要求6所述的穿刺系统，其特征在于，所述扩张器的材料包括聚乙烯、硫酸钡中的至少一种，和/或，所述扩张器的外表面涂有色素。

8.根据权利要求6所述的穿刺系统，其特征在于，

9.根据权利要求6所述的穿刺系统，其特征在于，

10.根据权利要求4所述的穿刺系统，其特征在于，
