一种基于磁共振的多元理疗康复仪的制作方法

213次浏览
一种基于磁共振的多元理疗康复仪的制作方法

本发明涉及理疗,尤其涉及一种基于磁共振的多元理疗康复仪。


背景技术:

1、随着现代人们开始注重养生,理疗仪成为了更多人的选择。但是现有的康复理疗仪通常只有声、光、电、磁及负氧离子等技术中的一种理疗功能,用户不能同时体验到多种不同的理疗效果,给到用户的体验感不足。


技术实现思路

1、本发明提供一种基于磁共振的多元理疗康复仪,旨在解决现有的康复理疗仪理疗功能单一的问题。

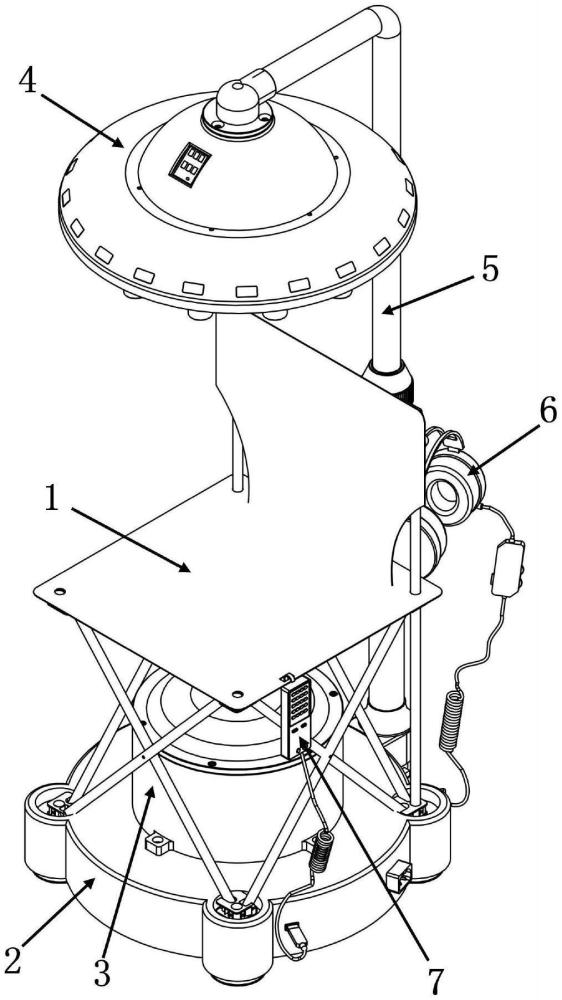

2、本发明提供一种基于磁共振的多元理疗康复仪,包括座椅、磁共振装置、能量发生仓及底座,所述座椅连接在所述底座的顶部,所述磁共振装置设置在所述底座的顶部且位于所述座椅的下方,所述能量发生仓通过支撑架与所述底座连接,所述能量发生仓位于所述座椅的上方,所述磁共振装置包括壳体、旋转结构、第一自偏转单极永磁体及若干个第二自偏转单极永磁体,若干个所述第二自偏转单极永磁体沿着所述壳体的内壁排列,所述旋转结构设置在所述壳体的内部中心,所述第一自偏转单极永磁体与所述旋转结构连接,所述第一自偏转单极永磁体绕着所述壳体的内部中心点转动,所述底座的底部边沿设有稳固件。

3、作为本发明的进一步改进,所述旋转结构包括旋转电机及旋转臂,所述旋转电机设置在所述壳体内部的中心,所述旋转臂的一端与所述旋转电机的输出端连接,所述第一自偏转单极永磁体设置在所述旋转臂的另一端。

4、作为本发明的进一步改进,所述能量发生仓包括上部仓、中部仓及下部仓,所述上部仓设置在所述中部仓的顶部,所述下部仓设置在所述中部仓的底部,所述上部仓与所述支撑架连接,所述下部仓设有若干个能量发射孔,若干个所述能量发射孔朝向所述座椅设置,若干个所述能量发射孔呈太极八卦形状排列设置。

5、作为本发明的进一步改进,所述下部仓内部设有用于产生负氧离子的电晕板,所述电晕板与所述能量发射孔连接,所述电晕板设有电离针,所述电离针穿过所述能量发射孔设置,所述中部仓内部设有隔离板,所述隔离板的顶部设有高压逆变器,所述高压逆变器与所述电晕板通过导线连接,负氧离子通过所述能量发射孔输出。

6、作为本发明的进一步改进,所述下部仓的底部四周设有白光聚光发射孔,所述白光聚光发射孔内安装有白光聚光灯,所述能量发生仓内设有用于控制所述白光聚光灯的灯控制器。

7、作为本发明的进一步改进,所述中部仓的外表面设有若干个透明窗,所述透明窗中设有琉璃灯。

8、作为本发明的进一步改进,所述支撑架包括第一支撑杆及第二支撑杆,所述第一支撑杆的一端与所述底座连接,所述第一支撑杆的另一端与所述第二支撑杆的一端活动连接,所述第二支撑杆相对于所述第一支撑杆上下移动,所述第二支撑杆的另一端与所述能量发生仓连接,所述第一支撑杆上设有用于挂靠耳机的挂件。

9、作为本发明的进一步改进,所述底座的外表面设有外电源输入插孔以及与终端设备连接的通讯插孔。

10、作为本发明的进一步改进,所述底座的内部设有为所述琉璃灯提供电能的第一电源、为所述白光聚光灯提供电能的第二电源、为所述高压逆变器提供电能的第三电源以及用于输出音乐信号的音乐组件。

11、作为本发明的进一步改进,还包括手柄控制盒,所述手柄控制盒上设有用于控制所述磁共振装置及能量发生仓所有功能的操作按键。

12、本发明的有益效果是:本设备是集声、光、电、磁及负氧离子等技术于一体的多功能理疗康复仪,对不同群体、不同人体、不同亚健康状态,都有一定的疗养康复作用,给予用户良好的使用体验。



技术特征:

1.一种基于磁共振的多元理疗康复仪,其特征在于,包括座椅、磁共振装置、能量发生仓及底座,所述座椅连接在所述底座的顶部,所述磁共振装置设置在所述底座的顶部且位于所述座椅的下方,所述能量发生仓通过支撑架与所述底座连接,所述能量发生仓位于所述座椅的上方,所述磁共振装置包括壳体、旋转结构、第一自偏转单极永磁体及若干个第二自偏转单极永磁体,若干个所述第二自偏转单极永磁体沿着所述壳体的内壁排列,所述旋转结构设置在所述壳体的内部中心,所述第一自偏转单极永磁体与所述旋转结构连接,所述第一自偏转单极永磁体绕着所述壳体的内部中心点转动,所述底座的底部边沿设有稳固件。

2.根据权利要求1所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述旋转结构包括旋转电机及旋转臂,所述旋转电机设置在所述壳体内部的中心,所述旋转臂的一端与所述旋转电机的输出端连接,所述第一自偏转单极永磁体设置在所述旋转臂的另一端。

3.根据权利要求1所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述能量发生仓包括上部仓、中部仓及下部仓,所述上部仓设置在所述中部仓的顶部,所述下部仓设置在所述中部仓的底部,所述上部仓与所述支撑架连接,所述下部仓设有若干个能量发射孔,若干个所述能量发射孔朝向所述座椅设置,若干个所述能量发射孔呈太极八卦形状排列设置。

4.根据权利要求3所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述下部仓内部设有用于产生负氧离子的电晕板,所述电晕板与所述能量发射孔连接,所述电晕板设有电离针,所述电离针穿过所述能量发射孔设置,所述中部仓内部设有隔离板,所述隔离板的顶部设有高压逆变器,所述高压逆变器与所述电晕板通过导线连接,负氧离子通过所述能量发射孔输出。

5.根据权利要求4所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述下部仓的底部四周设有白光聚光发射孔,所述白光聚光发射孔内安装有白光聚光灯,所述能量发生仓内设有用于控制所述白光聚光灯的灯控制器。

6.根据权利要求5所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述中部仓的外表面设有若干个透明窗,所述透明窗中设有琉璃灯。

7.根据权利要求1所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述支撑架包括第一支撑杆及第二支撑杆,所述第一支撑杆的一端与所述底座连接,所述第一支撑杆的另一端与所述第二支撑杆的一端活动连接,所述第二支撑杆相对于所述第一支撑杆上下移动,所述第二支撑杆的另一端与所述能量发生仓连接,所述第一支撑杆上设有用于挂靠耳机的挂件。

8.根据权利要求1所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述底座的外表面设有外电源输入插孔以及与终端设备连接的通讯插孔。

9.根据权利要求5所述的一种基于磁共振的多元理疗康复仪,其特征在于,所述底座的内部设有为所述琉璃灯提供电能的第一电源、为所述白光聚光灯提供电能的第二电源、为所述高压逆变器提供电能的第三电源以及用于输出音乐信号的音乐组件。

10.根据权利要求1所述的一种基于磁共振的多元理疗康复仪,其特征在于,还包括手柄控制盒,所述手柄控制盒上设有用于控制所述磁共振装置及能量发生仓所有功能的操作按键。


技术总结
本发明涉及一种基于磁共振的多元理疗康复仪,包括座椅、磁共振装置、能量发生仓及底座,座椅连接在底座的顶部,磁共振装置设置在底座的顶部且位于座椅的下方,能量发生仓通过支撑架与底座连接,能量发生仓位于座椅的上方,磁共振装置包括壳体、旋转结构、第一自偏转单极永磁体及若干个第二自偏转单极永磁体,若干个第二自偏转单极永磁体沿着壳体的内壁排列,旋转结构设置在壳体的内部中心,第一自偏转单极永磁体与旋转结构连接,第一自偏转单极永磁体绕着壳体的内部中心点转动,底座的底部边沿设有稳固件。集声、光、电、磁及负氧离子等技术于一体的多功能理疗康复仪,给予用户良好的使用体验。

技术研发人员:姚大华
受保护的技术使用者:九八星企环保科技(佛山)有限公司
技术研发日:
技术公布日:2024/11/14
文档序号 : 【 40000053 】

技术研发人员:姚大华
技术所有人:九八星企环保科技(佛山)有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
声 明此信息收集于网络,如果你是此专利的发明人不想本网站收录此信息请联系我们,我们会在第一时间删除
姚大华九八星企环保科技(佛山)有限公司
