一种含地下防护结构的通信管道施工装置及方法与流程

本发明涉及通信管道铺设，具体是一种含地下防护结构的通信管道施工装置及方法。

背景技术：

1、通信管线是用来铺设地下通信线缆的一种建筑，由于其位置相对固定并可以有效降低地上空间的占用，而且安全稳定、便于管理和巡检，深受各大运营商的青睐。国家对人口密集区的城市建设项目在规划、计划批复上也非常支持城市通信管道的同步跟进，通信管线从建筑方式上分为三种类型：隧道、管道、渠道；隧道渠道较为复杂，使用期限长，位于大型局址出入处。用钢筋混凝土为基础，以拱形预制件做上覆、两侧用砖砌体而成；其中，管道是我们目前使用中最常见的一种方式，老式的管道以水泥管或者石棉管为主，新式的管道主要是用多孔梅花管或者波纹管混建而成，在将管道铺设在地下时需要对其进行防护。

2、根据检索发现，授权公告后为cn110620366b公布了一种基于多重防腐装置的通信管道防腐设备，包括管道主体，湿度传感器，防水排水管结构，吸气管结构，控制器结构，防护板结构，防护底座结构，减压座结构和防护管道，所述的湿度传感器安装在防护管道内壁的右上部；所述的防水排水管结构放置在防护管道外壁的顶部；所述的吸气管结构安装在管道主体与防护管道之间；所述的控制器结构焊接在防护管道的右上部。其发明的有益效果为：通过防水排水管结构的设置，有利于方便的收集渗入地面且在该通信管道防腐设备上部的水，同时也避免出现了因过多的水而使通信管道受潮问题，通过防护板结构的设置，有利于方便的减轻了通信管道连接处的压力，同时也避免了通信管道的连接处轻易的断开。

3、针对上述中的相关技术，申请人认为，上述装置能够为其内部安装的管道主体提供防护能力，但是往往由于其管道主体结构单一，从而使得其内部安装的通信线缆相互交错，使其之间互相干扰，从而降低通信管道的工作效率，同时不利于后期检修维护，使用效果不理想。

4、为此，本发明提供了一种含地下防护结构的通信管道施工装置及方法，以解决上述问题。

技术实现思路

1、针对现有技术的不足，本发明提供了一种含地下防护结构的通信管道施工装置及方法，解决了上述问题。

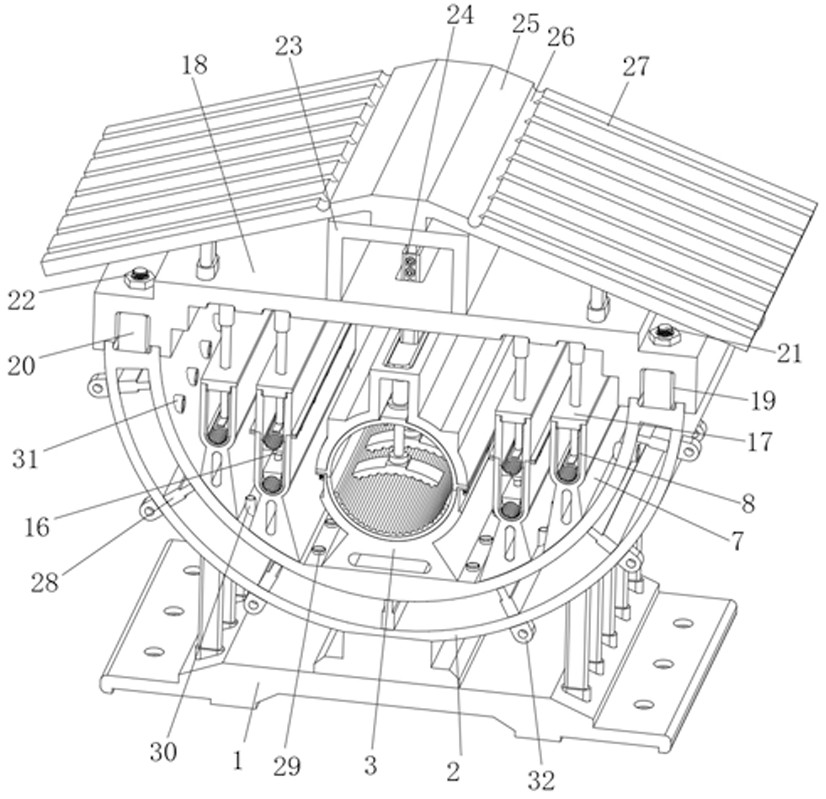

2、为实现以上目的，本发明通过以下技术方案予以实现：一种含地下防护结构的通信管道施工装置，包括安装底座，所述安装底座的顶部固定连接有底防护架，所述底防护架上固定连接有主置物架，所述主置物架内固定连接有第一内防护层，所述主置物架的上方设置有防护盖板，所述防护盖板上设置有第一夹持机构，所述底防护架上固定连接有四个对称分布的辅放置架，四个所述辅放置架内均固定连接有第二内防护层，对应的两个所述辅放置架的两侧外壁均固定连接有下侧板，对应的两个所述辅放置架的上方均设置有延伸架，所述延伸架的两侧外壁均固定连接有上侧板，所述上侧板的底部固定连接有多个第一螺栓，所述第一螺栓滑动贯穿对应的下侧板，所述第一螺栓上螺纹套设有第一螺母，所述延伸架的两侧内壁均固定连接有第三内防护层，所述延伸架的底部内壁固定连接有支撑隔板，所述延伸架的底部设置有第二夹持机构，所述底防护架内设置有四个第三夹持机构。

3、优选的，所述第一夹持机构包括多个贯穿连接在防护盖板上的安装筒，所述安装筒的底部滑动穿插连接有伸缩杆，所述伸缩杆的底端固定连接有第一夹持板，所述安装筒的顶部滑动穿插连接有同步杆，所述同步杆的底端固定连接有第一弹簧，所述第一弹簧的底端与伸缩杆的顶端相连接，所述同步杆的顶端固定连接有受力板，通过设置的第一夹持机构能够对主置物架内的通信电缆进行固定。

4、优选的，所述第二夹持机构包括固定连接在延伸架底部的三个固定筒，三个所述固定筒内均固定连接有第二弹簧，所述第二弹簧的底端固定连接有短杆，所述短杆的底端滑动延伸至固定筒外，三个所述短杆的底端固定连接有同一个第二夹持板，通过设置的第二夹持机构能够对延伸架底部的通信电缆进行固定。

5、优选的，所述第三夹持机构包括三个连接筒，三个所述连接筒上固定套设有同一个堵板，三个所述连接筒内均固定连接有第三弹簧，所述第三弹簧的底端固定连接有长杆，所述长杆的底端滑动延伸至连接筒外，三个所述长杆的底端固定连接有同一个第三夹持板，通过设置的第三夹持机构能够对部分辅放置架和延伸架内的通信电缆进行固定。

6、优选的，所述底防护架的上方设置有顶封闭盖，所述顶封闭盖的底部与连接筒的顶端相连接，所述顶封闭盖的底部开设有两个适配槽，所述底防护架的顶部固定连接有两个定位块，两个所述定位块的顶部分别滑动延伸至对应的适配槽内，两个所述适配槽的顶部均固定连接有多个第二螺栓，所述第二螺栓滑动贯穿顶封闭盖，多个所述第二螺栓上均螺纹套设有第二螺母，通过设置的定封闭盖、适配槽、定位块、第二螺栓和第二螺母搭配使用能够方便对底防护架的顶部开口进行封闭，方便对其内部的通信电缆进行防护。

7、优选的，所述顶封闭盖的顶部固定连接有匚型支架，所述匚型支架内设置有调节组件，所述调节组件包括固定连接在匚型支架上的内套，所述内套的底部滑动套设有外滑套，所述外滑套滑动贯穿顶封闭盖，所述外滑套的底部固定连接有压制板，所述压制板的底部与多个受力板的顶部均相接触，所述内套上开设有两个内插孔，所述外滑套上开设有多个外调整孔，对应的两个所述调整孔上均滑动贯穿连接有第三螺栓，两个所述第三螺栓分别滑动贯穿对应的内插孔，两个所述第三螺栓上均螺纹套设有第三螺母，所述匚型支架的顶部固定连接有防水板，所述防水板上开设有两个对称分布的竖向导水槽，所述防水板上开设有多个横向导水槽，多个所述横向导水槽分别与对应的竖向导水槽相连通，通过设置的匚型支架、防水板、横向导水槽和竖向导水槽能够对地下渗透的雨水进行导流，同时通过设置的调节组件能够对压制板的位置进行多级调节，从而能够改变其对受力板的挤压程度，方便第一夹持板对主置物架内不同尺寸的通信电缆进行固定，使用更加方便，适用范围更广。

8、优选的，所述底防护架内固定连接有多个加强板，所述底防护架的内壁贯穿连接有多个第一排水管，所述底防护架的内壁贯穿连接有多个第二排水管，所述底防护架的内壁贯穿连接有多个换气管，所述底防护架上固定连接有多个连接套，通过设置的加强板能够提高整体结构强度，同时能够将底防护架的内部空间分为多个独立的区间，并且通过第一排水管、第二排水管和换气管与底防护架和顶封闭盖的空间进行相连，方便排水换气，能够对其内部进行防腐防护。

9、优选的，所述主置物架的外壁固定连接有两个对称分布的固定板，所述防护盖板的外壁固定连接有两个对称分布的辅助板，两个所述辅助板的底部均固定连接有多个第四螺栓，所述第四螺栓滑动贯穿对应的固定板，多个所述第四螺栓上均螺纹套设有第四螺母，通过设置的固定板、辅助板、第四螺栓和第四螺母搭配使用能够方便将主置物架与防护盖板紧固连接在一起，提高对其内部通信电缆的防护效果。

10、优选的，所述第一内防护层内固定连接有第一增摩垫，所述第一夹持板的底部固定连接有第二增摩垫，所述第二内防护层内固定连接有第三增摩垫，所述第二夹持板的底部固定连接有第四增摩垫，通过设置的第一增摩垫、第二增摩垫、第三增摩垫和第四增摩垫能够提高对通信电缆的夹持力度，同时能够防止对其表面造成磨损，使用效果更好。

11、为实现以上目的，本发明通过以下技术方案予以实现：一种含地下防护结构的通信管道施工方法，包括

12、优选的，s1：使用时，通过安装底座将所述通信管道施工装置安装至地下渠道内，然后将多个通信管道按照尺寸大小进行铺设，尺寸较大的通信管道放置在主置物架内，然后将防护盖板两侧辅助板上的第四螺栓对准固定板插入，随后拧紧第四螺母，将防护盖板固定牢固在主置物架上，此时第一夹持板能够抵住通信电缆，随后将尺寸较小的通信管道依次放置在多个辅放置架内，同时若通信电缆数量较多时可以在相应的两个辅放置架的顶部安装延伸架，再将通信电缆安装至延伸架内，同时第二夹持板能够在第二弹簧的弹力下抵紧下方的通信电缆；

13、s2：完成电缆的铺设工作后，将顶封闭盖底部的适配槽对准底防护架上的定位块插入，使第二螺栓贯穿顶封闭盖，随后拧紧第二螺母即可将顶封闭盖与底防护架紧固连接，同时顶封闭盖下方的连接筒能够带动堵板堵住两个辅放置架或者两个延伸架的顶部开口，对其进行封闭，同时第三夹持板能够在第三弹簧的弹力下抵紧通信电缆，完成对通信电缆的铺设工作；

14、s3：完成通信管道的铺设工作后，通过底防护架外部的连接套将多个设备连接在一起，同时底防护架内的多个加强板能够加强其结构强度，同时能够在底防护架分隔成多个区间，居中的四个区间简称为排水区间，其通过第一排水管和第二排水管与上方空间连通，并且其与外部的排水管道进行连接，用于排出其内部的积水，同时两侧的两个区间简称为换气区间，其通过换气管与上方空间相连，并且其能够外接风扇，一侧用于注气，另一侧用于排气，加快其内部气体流通，方便排湿，实现防腐防潮湿的效果，实现对通信管道的防护功能。

15、有益效果：本发明提供了一种含地下防护结构的通信管道施工装置。与现有技术相比具备以下有益效果：

16、（1）、该含地下防护结构的通信管道施工装置，通过设置的底防护架和顶封闭盖能够对其内部放置的多个通信电缆提供安全防护的功能，同时通过设置在其内部的主置物架、四个辅放置架和两个延伸架能够方便放置尺寸不同的通信电缆，并且通过第一夹紧机构、第二夹紧机构和第三夹紧机构对相关通信电缆进行夹持固定，方便对其进行固定，从而使多个通信电缆分布有序，利于后期检修维护。

17、（2）、该含地下防护结构的通信管道施工装置，通过设置的调节组件能够对压制板的位置进行多级调节，从而能够改变其对受力板的挤压程度，方便第一夹持板对主置物架内不同尺寸的通信电缆进行固定，使用更加方便，适用范围更广。

18、（3）、该含地下防护结构的通信管道施工装置，通过设置在底防护架内的多个加强板能够提高整体结构强度，同时能够将底防护架的内部空间分为多个独立的区间，并且通过第一排水管、第二排水管和换气管与底防护架和顶封闭盖的空间进行相连，方便排水换气，能够对其内部进行防腐防护。

19、本发明提供了一种含地下防护结构的通信管道施工方法。与现有技术相比具备以下有益效果：

20、（1）、该含地下防护结构的通信管道施工方法，通过将多个尺寸不同的通信电缆分别放置在主置物架和多个辅放置架内来进行分隔，防止其之间相互干扰，提高其内部的工作效率，同时方便后期检修维护。
