一种用于贻贝自动包苗机的苗布输送装置

528次浏览
一种用于贻贝自动包苗机的苗布输送装置

本发明属于水产养殖设备,尤其涉及一种用于贻贝自动包苗机的苗布输送装置。


背景技术:

1、常见的贝类海鲜,主要包括:蛤蜊、蛏子、扇贝、生蚝,以及贻贝等。其中,贻贝的养殖方法,大体是依次包括以下步骤:

2、第一、制作养殖绳;

3、第二、下水后挂在浮绠上;

4、第三、解除苗布;

5、第四、防护和管理;

6、第五、采收。

7、上述贻贝自动包苗机的作用,就是用来制作养殖绳。养殖绳的结构组成,主要包括苗绳、苗布,以及贻贝苗。现有常见的养殖绳形状,为中间粗条状、两端一长一短地露出苗绳。苗绳的相对较短露出端,为养殖绳竖直悬挂时的下端,另一个相对较长露出端为上端,用于捆绑浮绠。

8、另一方面,养殖绳无论是人工制作,还是由上述贻贝自动包苗机完成,其大体步骤都是一致的,主要是依次包括:铺开苗布、正确放上苗绳、定量下放贻贝苗,以及苗布缝制封口。

9、其中,需要说明的事项有:其一、养殖绳制作之后,由于贻贝苗可以在苗布内被动填充、主动移动,因此制作时靠下的苗绳必定会移动至上述粗条状结构的中部,成为养殖绳的“中心线”,使得所有的贻贝苗都有充分的足丝附着空间;其二、苗布在缝制时,一般不会连着苗绳一起缝制固定,原因是缝制难度、拆布难度都会大大提高,而且没有必要,苗布内贻贝苗相对拥挤的装填量,足以和苗绳之间产生较大的摩擦力,贻贝苗即使是在长出足丝之前也不会向下掉落。

10、此外,现有常见的上述苗布输送装置,其结构组成主要包括输送辊/带、缝制机构,以及切割机构,进而使得苗布既可以闭合封口,又可以获得适宜的长度,保证苗绳的两端都能充分露出。

11、例如,授权公告号为cn210352702u、授权公告日为2020.04.21的中国实用新型专利,就公开了一种贻贝包苗机,包括机架,机架的两端分别设有麻绳绞轮和养殖苗绳绞轮,机架上还设有底座,底座上设有能够周向转动的环形圈一和环形圈二,环形圈一和环形圈二上均设有旋包网布;机架上位于麻绳绞轮与环形圈一之间设有包苗布卷和撒苗器,包苗布卷与环形圈一之间还设有包苗台,撒苗器具有朝向包苗布的撒苗口。

12、该实用新型专利中的贻贝包苗机,其大体优点如下:采用机械自动化实现包苗,节省了人力,提高了效率,整个过程通过多组电机驱动,可以实现贻贝包苗的自动化运转。

13、但是,该贻贝包苗机在实际使用过程中,则至少还存在以下这个不足之处,同时也为本发明所要解决的技术问题,即:

14、其撒苗器在下放贻贝苗时,包苗布在包苗台上仍然呈铺平状态,因此贻贝苗容易在包苗布的侧边处向外滚落,进而大大降低包苗操作的质量和效率。

15、所以综上所述,现在急需一种贻贝苗下放时不易从苗布上掉落的苗布用新型输送装置,以用在各类贻贝自动包苗机中。


技术实现思路

1、本发明提供一种用于贻贝自动包苗机的苗布输送装置,其结构组成包括在苗布上表面上导入苗绳后、用于一起输送苗布和苗绳的输送带,以及设置在输送带上方位置处、并通过夹紧向上翘起的苗布的两条侧边的方式、以用于在下料管下方形成u形的贻贝苗下放区的2个导向轮,使得:下料管下方位置处的苗布区域,始终呈u形,保证贻贝苗下放操作不易在苗布的侧边处漏料。

2、本发明解决上述问题采用的技术方案是:一种用于贻贝自动包苗机的苗布输送装置,结构包括在苗布上表面上导入苗绳后、用于一起输送苗布和苗绳的输送带,以及设置在所述输送带上方位置处、并通过夹紧向上翘起的苗布的两条侧边的方式、以用于在下料管下方形成u形的贻贝苗下放区的2个导向轮。

3、进一步优选的技术方案在于:还包括用于安装所述导向轮的竖向轴,用于安装所述竖向轴的竖向固定管,以及设置在所述竖向固定管上、并用于缝合苗布侧边的固定缝制机。

4、进一步优选的技术方案在于:还包括设置在所述输送带上方位置处、且在苗布的输送方向上位于所述固定缝制机后方、并用于缝合苗布端头的升降缝制机。

5、进一步优选的技术方案在于:还包括设置在所述输送带上方位置处、且在苗布的输送方向上位于所述固定缝制机前方、并用于切割苗布的升降切割机。

6、进一步优选的技术方案在于:所述升降缝制机和升降切割机上都设有竖向调节气缸。

7、进一步优选的技术方案在于:还包括设置在所述输送带上方位置处、且在苗布的输送方向上位于所述升降缝制机后方、并用于输送苗绳和下压苗布的施压-驱动两用轮。

8、进一步优选的技术方案在于:还包括上层带体与所述输送带平齐、并用于将苗绳输送至苗布上表面上的辅助输送带。

9、进一步优选的技术方案在于:还包括设置在所述输送带下方位置处、并用于在所述输送带上平铺苗布宽边的单缝板。

10、进一步优选的技术方案在于:还包括设置在所述输送带下方位置处、并用于在所述输送带上平铺苗布宽边的2对侧边限位块。

11、一种用于贻贝自动包苗机的苗布输送装置的使用方法,依次包括以下步骤:

12、s1、保持所述输送带为关停状态,并将卷装的苗布以自下而上方式,先绕在所述输送带的上料端上,再以侧边向上翘起方式,将两个侧边夹在2个所述导向轮之间;

13、s2、在苗布上表面上导入苗绳,直至苗绳的端头越过所述导向轮下方,并在苗布的端头边上露出8-10cm,作为养殖绳的捆绑端;

14、s3、开启所述升降缝制机,并用于在苗布上形成头端缝线;

15、s4、开启所述固定缝制机、输送带和下料管,并用于在苗布上形成侧边缝线,在苗布的两条翘起侧边之间下放贻贝苗;

16、s5、当苗绳的后端与下料管之间的横向距离为5-6cm时,关停下料管,当苗绳的后端与下料管之间的横向距离为3-4cm时,先关停所述输送带,再开启所述升降缝制机,用于在苗布上形成尾端缝线;

17、s6、再开启所述输送带,当侧边缝线越过尾端缝线后,关停所述固定缝制机;

18、s7、当苗绳的尾端横向越过所述升降切割机后,先关停所述输送带,再开启所述升降切割机,用于切割苗布,进而单个养殖绳得以全部制作完成。



技术特征:

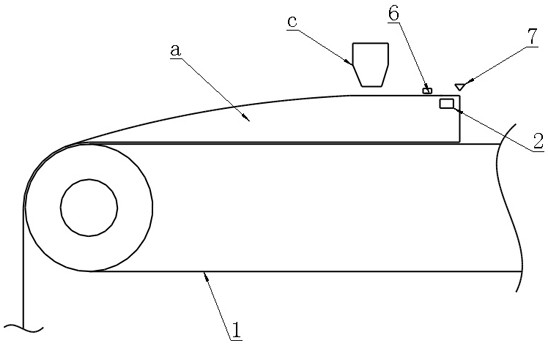

1.一种用于贻贝自动包苗机的苗布输送装置,其特征在于:结构包括在苗布(a)上表面上导入苗绳(b)后、用于一起输送苗布(a)和苗绳(b)的输送带(1),以及设置在所述输送带(1)上方位置处、并通过夹紧向上翘起的苗布(a)的两条侧边的方式、以用于在下料管(c)下方形成u形的贻贝苗下放区的2个导向轮(2)。

2.根据权利要求1所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括用于安装所述导向轮(2)的竖向轴(3),用于安装所述竖向轴(3)的竖向固定管(4),以及设置在所述竖向固定管(4)上、并用于缝合苗布(a)侧边的固定缝制机(5)。

3.根据权利要求2所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括设置在所述输送带(1)上方位置处、且在苗布(a)的输送方向上位于所述固定缝制机(5)后方、并用于缝合苗布(a)端头的升降缝制机(6)。

4.根据权利要求3所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括设置在所述输送带(1)上方位置处、且在苗布(a)的输送方向上位于所述固定缝制机(5)前方、并用于切割苗布(a)的升降切割机(7)。

5.根据权利要求4所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:所述升降缝制机(6)和升降切割机(7)上都设有竖向调节气缸(8)。

6.根据权利要求3所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括设置在所述输送带(1)上方位置处、且在苗布(a)的输送方向上位于所述升降缝制机(6)后方、并用于输送苗绳(b)和下压苗布(a)的施压-驱动两用轮(9)。

7.根据权利要求1所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括上层带体与所述输送带(1)平齐、并用于将苗绳(b)输送至苗布(a)上表面上的辅助输送带(10)。

8.根据权利要求1所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括设置在所述输送带(1)下方位置处、并用于在所述输送带(1)上平铺苗布(a)宽边的单缝板(11)。

9.根据权利要求1所述的一种用于贻贝自动包苗机的苗布输送装置,其特征在于:还包括设置在所述输送带(1)下方位置处、并用于在所述输送带(1)上平铺苗布(a)宽边的2对侧边限位块(12)。

10.一种如权利要求4所述的用于贻贝自动包苗机的苗布输送装置的使用方法,其特征在于依次包括以下步骤:


技术总结
本发明属于水产养殖设备技术领域,尤其涉及一种用于贻贝自动包苗机的苗布输送装置。本发明提供一种用于贻贝自动包苗机的苗布输送装置,其结构组成包括在苗布上表面上导入苗绳后、用于一起输送苗布和苗绳的输送带,以及设置在输送带上方位置处、并通过夹紧向上翘起的苗布的两条侧边的方式、以用于在下料管下方形成U形的贻贝苗下放区的2个导向轮,使得:下料管下方位置处的苗布区域,始终呈U形,保证贻贝苗下放操作不易在苗布的侧边处漏料。

技术研发人员:叶宏宝,孙大伟,周成全
受保护的技术使用者:浙江省农业科学院
技术研发日:
技术公布日:2024/11/28
文档序号 : 【 40163482 】

技术研发人员:叶宏宝,孙大伟,周成全
技术所有人:浙江省农业科学院

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
