一种猪舍空气质量改善装置的制作方法

本技术涉及空气质量改善，具体为一种猪舍空气质量改善装置。

背景技术：

1、养殖猪的猪舍中产生的粪便如果没有及时清理，即使清理及时，也会存在少量残留，而残留的猪粪依然会散发臭味，长期下来猪舍环境非常差，而猪舍的环境会影响猪的生长，猪群健康跟饲养环境密切相关，良好的猪舍环境不仅能保证畜禽健康、充分发挥动物生产性能的必要条件，同时因为猪舍又是饲养人员的工作环境，因此这也是人员工作环境的要求。

2、现有的猪舍空气质量改善装置，对于猪舍圈内的空气质量改善的设备并不完善，导致猪舍圈内所流通的空气质量还是臭味过于浓重，因此，针对上述问题提出一种猪舍空气质量改善装置。

技术实现思路

1、本实用新型的目的在于提供一种猪舍空气质量改善装置，通过喷头喷洒水雾，能够降低空气中的灰尘颗粒，活动挡板放下既可以为生猪阻挡水雾，也使猪舍内的空气与外界充分的流通，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种猪舍空气质量改善装置，包括猪舍，猪舍顶板下面设置有喷洒管道，喷洒管道上设置有若干个喷头，猪舍左右两侧墙板上设置有活动挡板，活动挡板下端设置有转轴，且转轴固定在猪舍左右两侧墙体内，猪舍左右两侧墙体外侧设置有安装架，安装架内部设置有风机，风机上方设置有支撑板，支撑板上方设置有驱动电机，驱动电机输出端设置有传动轴，传动轴末端设置有钢丝绳收放架，支撑板内侧上方设置有限位板，限位板上设置有通孔，通孔内部设置有滚轴，滚轴上设置有钢丝绳，且钢丝绳一端连接在钢丝绳收放架上一端固定连接在活动挡板的上端，猪舍下端设置有猪圈。

4、作为一种优选方案，风机靠近猪舍的一侧设置有滤网，风机远离猪舍的一侧设置有百叶窗。

5、作为一种优选方案，猪舍顶板上设置有水箱，水箱左端设置有水泵，水泵左端设置有输水管，且输水管与喷洒管道连接，安装架中间设置有加固支撑杆。

6、作为一种优选方案，猪圈内侧板底部设置有排污口，且猪圈底板带有一点斜度，猪圈外侧板底部设置有排水口，排水口外侧设置有排水管道，猪舍底部中间设置有排污水沟。

7、作为一种优选方案，猪圈外侧板上设置有通风口，通风口内部设置有若干斜板，斜板内侧设置有栏杆。

8、由上述本实用新型提供的技术方案可以看出，本实用新型提供的一种猪舍空气质量改善装置，有益效果是：

9、通过喷头喷洒水雾，能够降低空气中的灰尘颗粒；

10、活动挡板通过钢丝绳收放架可以实现活动挡板放下和竖起，放下既可以为生猪阻挡水雾，也使猪舍内的空气与外界充分的流通；

11、通过猪圈底部的排水口，可以将猪圈底部的粪便及其污秽物冲洗进排污水沟内，使猪圈异味减少。

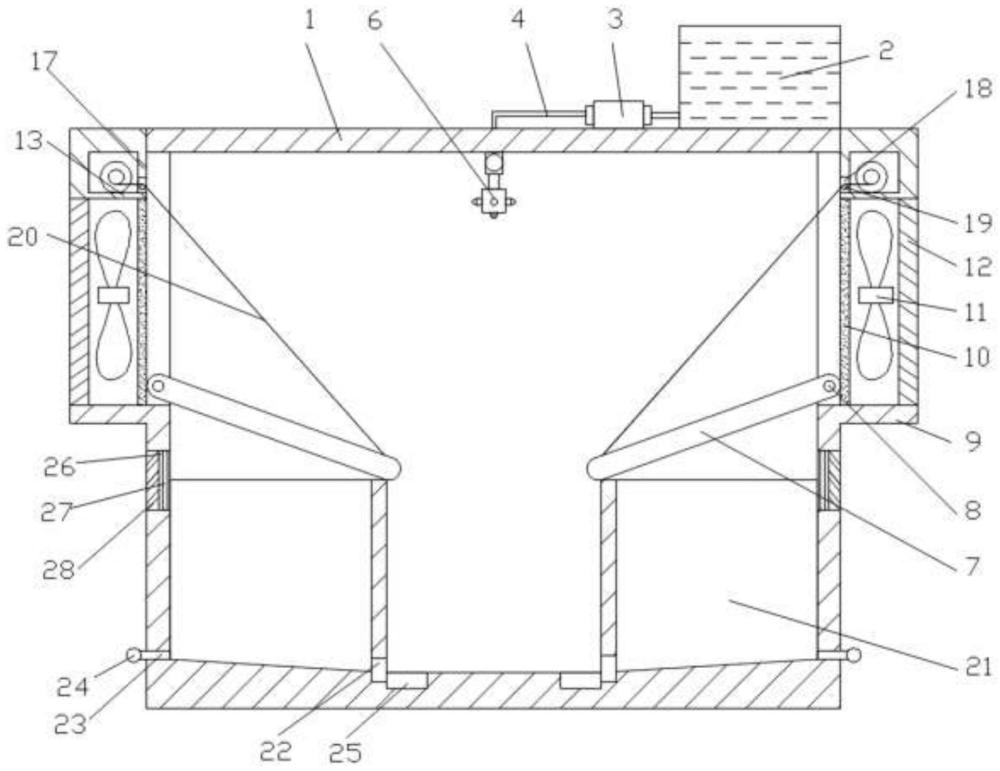

1.一种猪舍空气质量改善装置，其特征在于：包括猪舍（1），所述猪舍（1）顶板下面设置有喷洒管道（5），所述喷洒管道（5）上设置有若干个喷头（6），所述猪舍（1）左右两侧墙板上设置有活动挡板（7），所述活动挡板（7）下端设置有转轴（8），且转轴（8）固定在猪舍（1）左右两侧墙体内，所述猪舍（1）左右两侧墙体外侧设置有安装架（9），所述安装架（9）内部设置有风机（11），所述风机（11）上方设置有支撑板（13），所述支撑板（13）上方设置有驱动电机（14），所述驱动电机（14）输出端设置有传动轴（15），所述传动轴（15）末端设置有钢丝绳收放架（16），所述支撑板（13）内侧上方设置有限位板（17），所述限位板（17）上设置有通孔（18），所述通孔（18）内部设置有滚轴（19），所述滚轴（19）上设置有钢丝绳（20），且钢丝绳（20）一端连接在钢丝绳收放架（16）上一端固定连接在活动挡板（7）的上端，所述猪舍（1）下端设置有猪圈（21）。

2.根据权利要求1所述的一种猪舍空气质量改善装置，其特征在于：所述风机（11）靠近猪舍（1）的一侧设置有滤网（10），所述风机（11）远离猪舍（1）的一侧设置有百叶窗（12）。

3.根据权利要求1所述的一种猪舍空气质量改善装置，其特征在于：所述猪舍（1）顶板上设置有水箱（2），所述水箱（2）左端设置有水泵（3），所述水泵（3）左端设置有输水管（4），且输水管（4）与喷洒管道（5）连接，所述安装架（9）中间设置有加固支撑杆（29）。

4.根据权利要求1所述的一种猪舍空气质量改善装置，其特征在于：所述猪圈（21）内侧板底部设置有排污口（22），且猪圈（21）底板带有一点斜度，所述猪圈（21）外侧板底部设置有排水口（23），所述排水口（23）外侧设置有排水管道（24），所述猪舍（1）底部中间设置有排污水沟（25），且排污水沟（25）与排污口（22）相连接。

5.根据权利要求1所述的一种猪舍空气质量改善装置，其特征在于：所述猪圈（21）外侧板上设置有通风口（26），所述通风口（26）内部设置有若干斜板（28），所述斜板（28）内侧设置有栏杆（27）。
