一种小麦双轴旋耕播种施肥一体机

本发明涉及农业机械，具体的说是一种小麦双轴旋耕播种施肥一体机。

背景技术：

1、随着农业现代化的发展，传统的播种和施肥方法逐渐暴露出效率低下和资源浪费等问题，现有的播种施肥技术往往需要分开进行，导致了土壤的养分分布不均、作物生长不协调等问题，这不仅增加了劳动成本，还可能造成施肥过量或不足，从而影响作物的产量和质量。

2、近年来，农业机械化水平不断提升，双轴旋耕播种施肥一体机作为一种新型设备，开始受到广泛关注，这种设备的核心优势在于可以同时进行播种与施肥，通过独特的设计实现播种与施肥的同步操作，具体而言，播种器将种子埋入土壤的下层，而施肥装置则将肥料施加于上层土壤，使得养分和种子能在适宜的深度得到有效结合，这种设计不仅提高了播种和施肥的效率，还能够确保肥料均匀分布，减少养分流失。

3、但是，现有双轴旋耕播种施肥一体机，目前，许多播种机采用单一深度播种的方法，虽然能够确保种子的埋藏深度，但常常忽视了不同种子在不同生长阶段对土壤深度的需求，小麦种子在发芽和初期生长阶段更适合较浅的播种深度，以促进快速出苗，而在后期生长阶段则需要较深的根系发展，以提高抗旱能力和养分吸收效率，由于播种深度与施肥位置的较为固定，同土层的种子在土壤中获得同样的水分和温度条件，降低了发芽的效率，从而降低土壤利用率和作物产量。

4、鉴于此，本发明提出了一种小麦双轴旋耕播种施肥一体机来解决上述问题。

技术实现思路

1、针对现有技术的不足，本发明提供了一种小麦双轴旋耕播种施肥一体机，解决了现有的双轴旋耕播种施肥一体机在精准播种和施肥方面取得了一定进展，由于播种深度和施肥位置固定，种子在同一土层中获得相同的水分和温度，这降低了发芽效率，从而影响土壤利用率和作物产量的技术问题。

2、为了实现上述目的，本发明采用了如下技术方案：

3、本发明解决其技术问题所采用的技术方案是一种小麦双轴旋耕播种施肥一体机，包括存放箱，所述存放箱包括箱体，且箱体的内侧壁固定安装有隔板，所述隔板将箱体内部空间分为肥料仓和种子仓，所述箱体的底端固定安装有支架，所述支架的底端固定安装有网架一，且网架一的外侧固定安装有调节结构，所述调节结构的外侧固定安装有网架二，所述定量输送组件固定安装在箱体的底端，所述定量输送组件用于对隔板和肥料仓内部的化肥和种子定量施肥与播种，所述输料组件固定安装在箱体的底端，所述输料组件用于对隔板和肥料仓内部的化肥和种子输送到土壤内部，所述输料组件包括u形架，且u形架固定安装在所述箱体的正下方，所述u形架的内部插设有往复组件，所述支架的外侧固定安装有伺服电机，所述支架的内部插设有连接组件，且连接组件的一端固定安装在所述伺服电机的转动输出轴上，所述伺服电机通过连接组件与往复组件相连接。

4、有选的，所述定量输送组件包括转轴一，且转轴一插设在支架的内部，所述箱体的底端固定安装有两组定量仓，两组所述定量仓以箱体的中心对称面呈对称状设置，两组所述定量仓的内部分别插设有定量轮，所述转轴一的外侧固定安装有皮带轮组件一，所述皮带轮组件一用于两组转轴一相连接。

5、有选的，所述往复组件呈交错式位于两组所述定量仓的正下方，所述往复组件包括底板，且底板插设在所述u形架的内部，所述底板的顶端固定安装有滑条，所述底板的内侧壁固定安装有输送框，且输送框位于底板的中心处，所述输送框的底端固定安装有软管，所述软管的外侧套设有下料管。

6、有选的，所述滑条的横切面呈“t”形结构，所述u形架的内部开设有与滑条相适配的滑槽。

7、有选的，所述连接组件包括转轴二，且转轴二的一端固定安装在伺服电机的转动输出轴上，所述转轴二的外侧固定安装有蜗杆，所述u形架的内部插设有往复丝杆，所述往复丝杆的外侧固定安装有蜗轮。

8、有选的，所述蜗杆与蜗轮通过齿牙相啮合，且往复丝杆插设在输送框的内部，所述往复丝杆与输送框通过螺纹相啮合。

9、有选的，所述u形架的内部开设有与两组定量仓底部出口外侧相适配的孔洞，两组所述定量仓的外侧壁与u形架的内侧壁相抵触。

10、有选的，所述网架一的外侧固定安装有驱动组件，且驱动组件包括稳定架，所述稳定架固定安装在所述网架一的外侧，所述稳定架的内部插设有转轴三，所述转轴三的外侧固定安装有轮子，所述转轴三的外侧固定安装有皮带轮组件二，且皮带轮组件二的另一端固定安装在转轴一的外侧，所述皮带轮组件二用于转轴三和转轴一相连接。

11、有选的，所述调节结构包括第一横板，且第一横板固定安装在所述网架一的外侧，所述第一横板的顶端固定安装有驱动电机，所述第一横板的内部插设有螺纹柱，且螺纹柱的顶端固定安装在驱动电机的转动输出轴上，所述螺纹柱的外侧套设有第二横板，所述第二横板的顶端固定安装有限位杆，所述限位杆位于第一横板的内部。

12、有选的，所述调节结构共设置有两组且以箱体的中心对称面呈对称状设置。

13、本发明的有益效果是：

14、（1）在本发明中，通过底板在u形架内部的往复轨迹运动，配合高度交错式的下料管，使肥料仓和种子仓内部的肥料与小麦种子一深一浅的施肥和播种，从而提高肥料减少因水分蒸发或淋溶造成的养分流失，深埋的肥料在较深的土壤层中能更好地保持湿度，减少营养流失，且不同深度的小麦种子在生长初期会有不同的生长速度，这有助于形成更为均匀的作物群体，减少因密度过大而造成的资源竞争，从而提高土壤利用率和作物产量。

15、（2）在本发明中，通过底板在u形架内部的往复轨迹运动，配合两组定量轮在定量仓内部转动，往复组件带动输送框移动到肥料仓下方的定量仓底部时，另一组定量轮在定量仓内部呈空转状态，从而避免肥料或者种子结痂在一起，随后往复组件带动输送框移动到种子仓下方的定量仓底部时，空转的定量轮有利于将肥料仓内的肥料施肥到土壤里。

16、（3）在本发明中，通过螺纹柱与第二横板相啮合，使第二横板通过网架二带动下料管下沉，有利于在不同的土层中，小麦种子对养分的需求各不相同，从而采用分层施肥的方式更好地满足小麦种子生长的需求，促进了作物的均匀生长，提高了产量和质量。

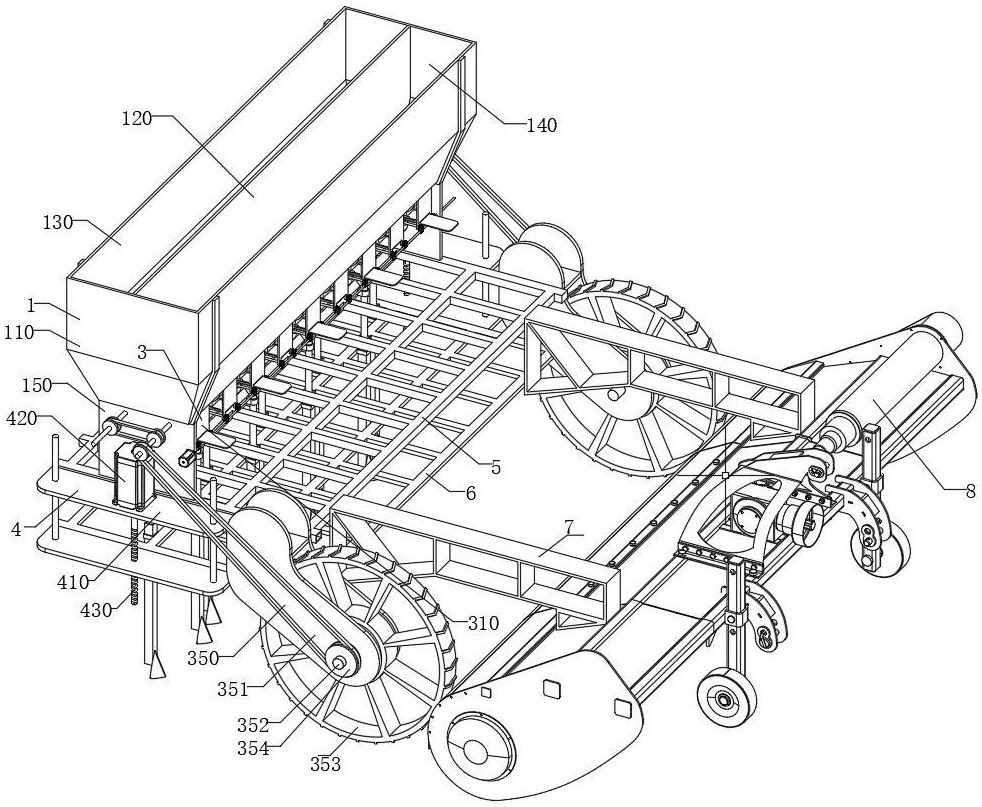

1.一种小麦双轴旋耕播种施肥一体机，包括存放箱（1），所述存放箱（1）包括箱体（110），且箱体（110）的内侧壁固定安装有隔板（120），所述隔板（120）将箱体（110）内部空间分为肥料仓（130）和种子仓（140），所述箱体（110）的底端固定安装有支架（150），所述支架（150）的底端固定安装有网架一（5），且网架一（5）的外侧固定安装有调节结构（4），所述调节结构（4）的外侧固定安装有网架二（6），其特征在于，还包括：

2.根据权利要求1所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述定量输送组件（2）包括转轴一（210），且转轴一（210）插设在支架（150）的内部，所述箱体（110）的底端固定安装有两组定量仓（220），两组所述定量仓（220）以箱体（110）的中心对称面呈对称状设置，两组所述定量仓（220）的内部分别插设有定量轮（230），所述转轴一（210）的外侧固定安装有皮带轮组件一（240），所述皮带轮组件一（240）用于两组转轴一（210）相连接。

3.根据权利要求2所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述往复组件（320）呈交错式位于两组所述定量仓（220）的正下方，所述往复组件（320）包括底板（321），且底板（321）插设在所述u形架（310）的内部，所述底板（321）的顶端固定安装有滑条（322），所述底板（321）的内侧壁固定安装有输送框（323），且输送框（323）位于底板（321）的中心处，所述输送框（323）的底端固定安装有软管（324），所述软管（324）的外侧套设有下料管（325）。

4.根据权利要求3所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述滑条（322）的横切面呈“t”形结构，所述u形架（310）的内部开设有与滑条（322）相适配的滑槽。

5.根据权利要求1所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述连接组件（340）包括转轴二（341），且转轴二（341）的一端固定安装在伺服电机（330）的转动输出轴上，所述转轴二（341）的外侧固定安装有蜗杆（342），所述u形架（310）的内部插设有往复丝杆（343），所述往复丝杆（343）的外侧固定安装有蜗轮（344）。

6.根据权利要求5所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述蜗杆（342）与蜗轮（344）通过齿牙相啮合，且往复丝杆（343）插设在输送框（323）的内部，所述往复丝杆（343）与输送框（323）通过螺纹相啮合。

7.根据权利要求1所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述u形架（310）的内部开设有与两组定量仓（220）底部出口外侧相适配的孔洞，两组所述定量仓（220）的外侧壁与u形架（310）的内侧壁相抵触。

8.根据权利要求1所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述网架一（5）的外侧固定安装有驱动组件（350），且驱动组件（350）包括稳定架（351），所述稳定架（351）固定安装在所述网架一（5）的外侧，所述稳定架（351）的内部插设有转轴三（352），所述转轴三（352）的外侧固定安装有轮子（353），所述转轴三（352）的外侧固定安装有皮带轮组件二（354），且皮带轮组件二（354）的另一端固定安装在转轴一（210）的外侧，所述皮带轮组件二（354）用于转轴三（352）和转轴一（210）相连接。

9.根据权利要求8所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述调节结构（4）包括第一横板（410），且第一横板（410）固定安装在所述网架一（5）的外侧，所述第一横板（410）的顶端固定安装有驱动电机（420），所述第一横板（410）的内部插设有螺纹柱（430），且螺纹柱（430）的顶端固定安装在驱动电机（420）的转动输出轴上，所述螺纹柱（430）的外侧套设有第二横板（440），所述第二横板（440）的顶端固定安装有限位杆（450），所述限位杆（450）位于第一横板（410）的内部。

10.根据权利要求1所述的一种小麦双轴旋耕播种施肥一体机，其特征在于：所述调节结构（4）共设置有两组且以箱体（110）的中心对称面呈对称状设置。
