一种育苗种植滴灌带铺放装置的制作方法

本技术涉及香油原料水洗机构，尤其涉及一种育苗种植滴灌带铺放装置。

背景技术：

1、育苗种植滴灌带铺放主要源自于现代农业对高效、节水灌溉技术和自动化种植的需求，全球水资源日益紧张，特别是在干旱和半干旱地区，农业生产面临着严重的水资源短缺问题，滴灌作为一种节水高效的灌溉技术，能够大幅度减少水分蒸发和深层渗漏提高水的利用效率，成为现代农业普遍采用的灌溉方式。

2、但现有技术中，现有的种植滴灌带铺设过程中，通常使用人员手动铺放滴灌带，且至少需要三人进行铺放，一人固定滴灌带始端，一人固定滴灌带末端，另外一人需要调整滴灌带位置，铺放速度无法保证，同时，铺放装置使用也存在一定的局限性。

技术实现思路

1、本实用新型的目的是为了解决上述现有技术中存在的问题，而提出的一种育苗种植滴灌带铺放装置。

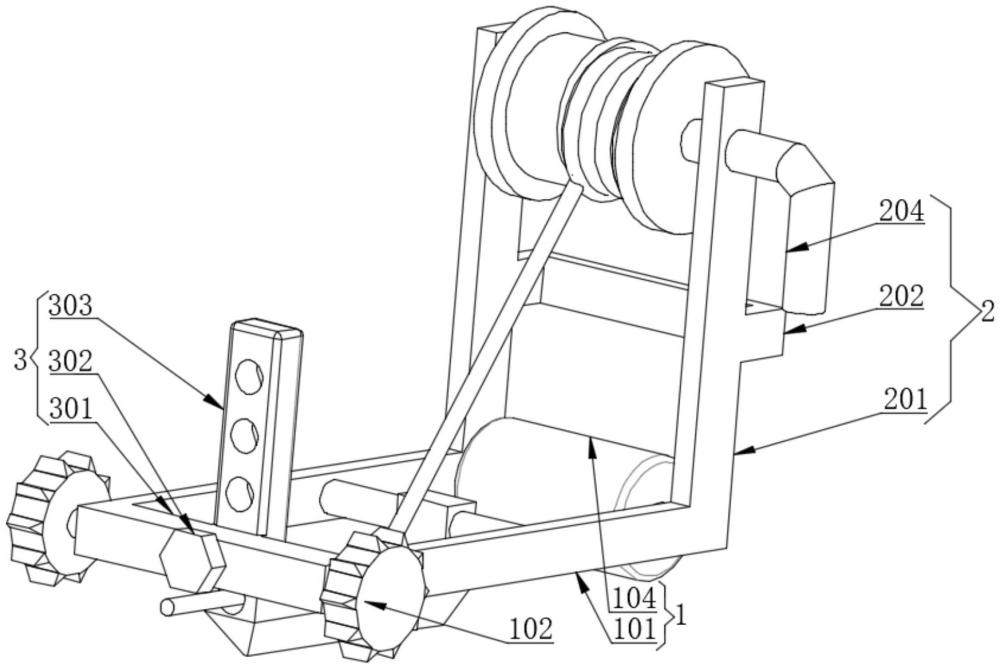

2、为了实现上述目的，本实用新型采用了如下技术方案：一种育苗种植滴灌带铺放装置，包括连接组件、转动组件和固定 组件；所述连接组件包括两个连接杆，两个所述连接杆的一侧安装两个翻动轮，两个所述连接杆的一侧安装连接轴，所述连接轴的外表壁设置滚轮；所述转动组件包括固定杆，所述固定杆的一侧安装拉杆，所述固定杆的一侧安装转动件，所述转动件的外表壁设置滴灌带本体；所述固定组件包括横杆，所述横杆的一侧设置固定件，所述横杆的一侧设置活动杆，所述活动杆的一侧开设多个螺纹孔，所述活动杆的底部开设套孔，所述活动杆的一侧安装两个固定板，两个所述固定板的底部安装刨坑件，所述刨坑件的一侧安装伸缩杆，所述伸缩杆的一侧安装固定轴。

3、优选的，两个所述翻动轮与两个连接杆转动连接，所述滚轮与连接轴转动连接。

4、优选的，所述拉杆与固定杆固定安装，所述转动件与固定杆转动连接。

5、优选的，所述固定杆的一侧安装手柄，所述手柄与转动件固定安装。

6、优选的，所述手柄与固定杆转动连接，所述滴灌带本体与转动件转动连接。

7、优选的，所述固定件与横杆活动安装，所述固定件与活动杆螺纹连接。

8、优选的，所述固定轴与两个连接杆固定安装，所述横杆与两个连接杆固定安装，所述固定杆与两个连接杆固定安装，所述滴灌带本体与套孔套设连接。

9、与现有技术相比，本实用新型的优点和积极效果在于：

10、1、本实用新型中，在两个连接杆的一侧设置了两个翻动轮和滚轮带动整个装置进行移动，同时，在固定杆的一侧设置了转动件带动滴灌带本体进行翻转，免去人工进行拿取搬运，不方便进行铺放操作，横杆的一侧设置了活动杆与其活动安装。

11、2、本实用新型中，在活动杆的一侧开设了多个螺纹孔与固定件螺纹连接，在活动杆的底部安装了刨坑件，可以在装置向前移动的同时刨出凹槽，用来放置滴灌带本体，活动杆可以根据不同的刨坑深度进行调整，滴灌带本体从套孔处移出，两个固定板对滴灌带本体进行位置固定，省去人工进行拿取固定，当转动转动件，滴灌带本体从套孔处移出放置在刨坑件刨过的凹坑里，方便省事。

1.一种育苗种植滴灌带铺放装置，其特征在于，包括连接组件（1）、转动组件（2）和固定组件（3）；

2.根据权利要求1所述的一种育苗种植滴灌带铺放装置，其特征在于：两个所述翻动轮（102）与两个连接杆（101）转动连接，所述滚轮（104）与连接轴（103）转动连接。

3.根据权利要求1所述的一种育苗种植滴灌带铺放装置，其特征在于：所述拉杆（202）与固定杆（201）固定安装，所述转动件（203）与固定杆（201）转动连接。

4.根据权利要求1所述的一种育苗种植滴灌带铺放装置，其特征在于：所述固定杆（201）的一侧安装手柄（204），所述手柄（204）与转动件（203）固定安装。

5.根据权利要求4所述的一种育苗种植滴灌带铺放装置，其特征在于：所述手柄（204）与固定杆（201）转动连接，所述滴灌带本体（205）与转动件（203）转动连接。

6.根据权利要求1所述的一种育苗种植滴灌带铺放装置，其特征在于：所述固定件（302）与横杆（301）活动安装，所述固定件（302）与活动杆（303）螺纹连接。

7.根据权利要求1所述的一种育苗种植滴灌带铺放装置，其特征在于：所述固定轴（308）与两个连接杆（101）固定安装，所述横杆（301）与两个连接杆（101）固定安装，所述固定杆（201）与两个连接杆（101）固定安装，所述滴灌带本体（205）与套孔（304）套设连接。
