一种农业水利灌溉装置的制作方法

本技术涉及农业水利领域，具体为一种农业水利灌溉装置。

背景技术：

1、农业是人类“母亲产业”，远在人类茹毛饮血的远古时代，农业就已经是人类抵御自然威胁和赖以生存的根本，农业养活并发展了人类，没有农业就没有人类的一切，更不会有人类的现代文明，社会生产的发展首先开始于农业，在农业发展的基础上才有工业的产生和发展，只有在农业和工业发展的基础上，才会有第三产业的发展；农业是社会安定的基础，是安定天下的产业，农业能否稳定发展，能否提供与人们生活相适应的农、副产品，关系到社会的安定。

2、在农业发展过程中，灌溉不仅是农业发展的基础保障，而且是农作物生长过程中所需要的生长条件，为了节约水资源，人们会对雨水进行回收，将收集到的雨水用于农业灌溉，由于在收集雨水的过程中可能会掺杂大量的杂质，因此需要在灌溉设备内设置有过滤机构，但是在灌溉过程中大量的杂质极易导致过滤机构发生堵塞的情况，因此需要工作人员对其进行清理，此种方式过于浪费人力物力，且随着时间的推移过滤会逐渐变差，从而会影响灌溉设备在工作过程中的连续性。

3、综上所述，上述结构在灌溉过程中大量的杂质极易导致过滤机构发生堵塞的情况，此种方式过于浪费人力物力，且随着时间的推移过滤会逐渐变差，从而会影响灌溉设备在工作过程中的连续性。

技术实现思路

1、基于此，本实用新型的目的是提供一种农业水利灌溉装置，以解决在灌溉过程中大量的杂质极易导致过滤机构发生堵塞的情况，此种方式过于浪费人力物力，且随着时间的推移过滤会逐渐变差，从而会影响灌溉设备在工作过程中的连续性的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种农业水利灌溉装置，包括底板，所述底板的顶部设置有外筒，且位于外筒的内部可拆卸设置有过滤内筒，所述底板的底部均匀设置有数组滚轮，所述滚轮的内侧连接有转轴，所述转轴的顶部通过伞齿轮啮合有传动机构，所述传动机构的另一端连接有搅拌杆，且位于搅拌杆的另一端贯穿至过滤内筒内，所述搅拌杆的外壁位于过滤内筒内连接有数组刮板，所述搅拌杆上位于刮板的内侧连接有搅拌叶，且搅拌叶处于过滤内筒内为倾斜设置。

3、通过采用上述技术方案，灌溉过程中在伞齿轮的啮合下会带动传动机构进行转动，从而实现带动过滤内筒中的搅拌杆进行旋转，在与刮板的配合下会对过滤内筒内的杂质进行挂落，防止杂质堵塞过滤内筒的过滤孔，保证该装置在灌溉过程中的稳定性，同时在搅拌杆的外壁还设置有搅拌叶，通过搅拌叶的作用下使得刮板刮落的杂质向中心聚拢，便于后续工作人员对其进行清理，有效降低了工作人员的清理负担。

4、本实用新型进一步设置为，所述外筒的外壁设置有水泵，所述水泵的一端贯穿至外筒内，且位于其另一端连接有喷头。

5、通过采用上述技术方案，通过水泵的作用下抽取过滤后的雨水通过喷头喷出，以此完成灌溉，保证灌溉过程中的稳定性，有效防止了水泵在工作过程中发生堵塞。

6、本实用新型进一步设置为，所述转轴的外壁设置有侧伞齿轮，且位于其顶部啮合有正伞齿轮，所述正伞齿轮的顶部与传动机构相连接。

7、通过采用上述技术方案，在工作人员推动底板时会带动转轴进行转动，进而实现带动侧伞齿轮进行旋转，通过侧伞齿轮与正伞齿轮之间的啮合，从而实现在滚轮转动的过程中带动了传动机构进行转动。

8、本实用新型进一步设置为，所述传动机构包括主动盘、传动带与从动盘，所述正伞齿轮的一端与主动盘相连接，所述搅拌杆的一端与从动盘相连接。

9、通过采用上述技术方案，工作人员推动底板移动带动滚轮进行旋转时，其啮合的正伞齿轮会跟随进行转动，由于正伞齿轮的一端是与主动盘相连接的，因此在传动带的作用下实现滚轮移动时带动从动盘进行旋转，从而实现带动搅拌杆进行转动。

10、本实用新型进一步设置为，所述底板的一侧设置有推手，且位于推手的外壁呈粗糙状设置。

11、通过采用上述技术方案，通过推手便于工作人员推动底板进行移动灌溉，并且推手外壁的粗糙状设置，便于增大推手与工作人员手部之间的滑动摩擦力，防止在推动的过程中发生打滑的现象。

12、本实用新型进一步设置为，所述外筒的顶部设置有进水口。

13、通过采用上述技术方案，通过进水口便于将收集起来的雨水统一向外筒内进行排去。

14、本实用新型进一步设置为，所述搅拌杆与底板之间为密封设置。

15、通过采用上述技术方案，在灌溉的过程中可防止其发生泄露的情况，进一步的提高整体灌溉的稳定性。

16、本实用新型进一步设置为，所述过滤内筒上的过滤孔呈倾斜向下设置。

17、通过采用上述技术方案，便于对过滤内筒中掺杂杂质的雨水进行快速过滤，提高整体过滤的快捷性。

18、综上所述，本实用新型主要具有以下有益效果：

19、本实用新型通过在滚轮的内侧连接有滚轮轴，灌溉过程中在伞齿轮的啮合下会带动传动机构进行转动，从而实现带动过滤内筒中的搅拌杆进行旋转，在与刮板的配合下会对过滤内筒内的杂质进行挂落，防止杂质堵塞过滤内筒的过滤孔，保证该装置在灌溉过程中的稳定性，同时在搅拌杆的外壁还设置有搅拌叶，通过搅拌叶的作用下使得刮板刮落的杂质向中心聚拢，便于后续工作人员对其进行清理，有效降低了工作人员的清理负担。

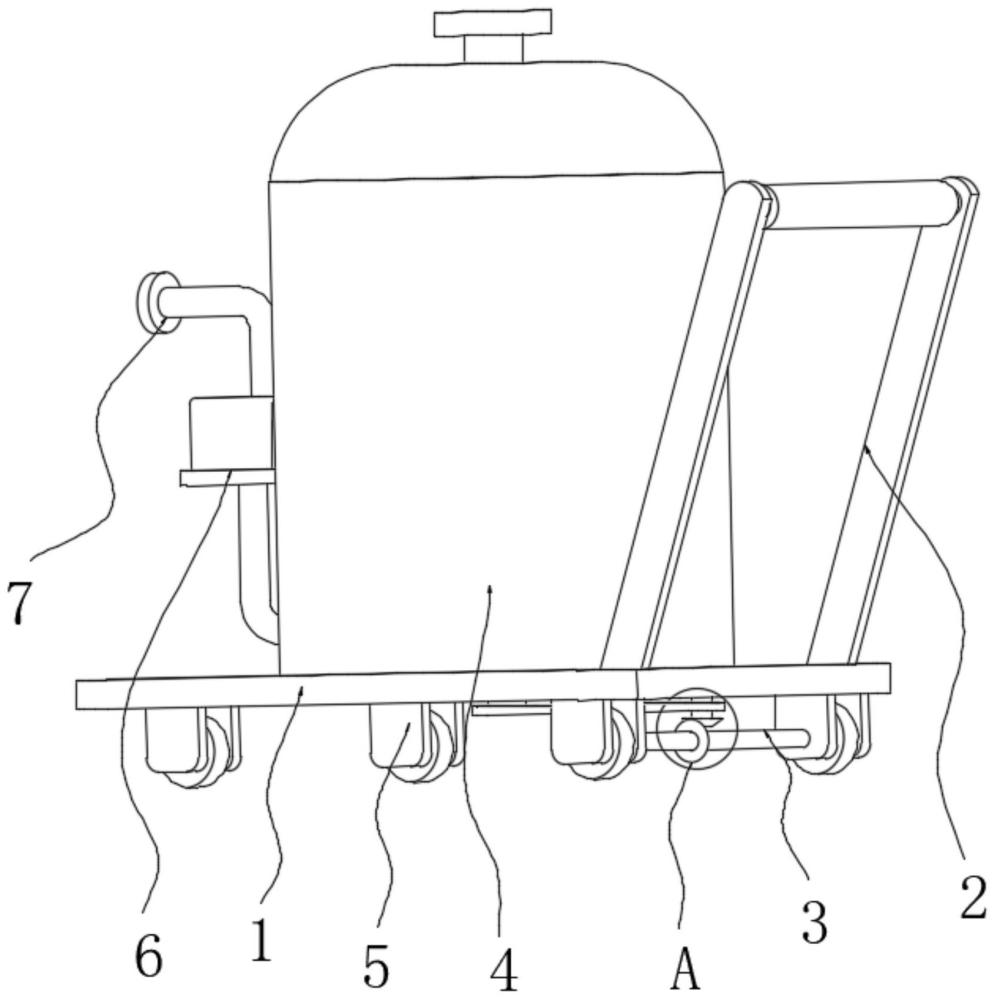

1.一种农业水利灌溉装置，包括底板(1)，其特征在于：所述底板(1)的顶部设置有外筒(4)，且位于外筒(4)的内部可拆卸设置有过滤内筒(10)，所述底板(1)的底部均匀设置有数组滚轮(5)，所述滚轮(5)的内侧连接有转轴(3)，所述转轴(3)的顶部通过伞齿轮啮合有传动机构(8)，所述传动机构(8)的另一端连接有搅拌杆(11)，且位于搅拌杆(11)的另一端贯穿至过滤内筒(10)内，所述搅拌杆(11)的外壁位于过滤内筒(10)内连接有数组刮板(9)，所述搅拌杆(11)上位于刮板(9)的内侧连接有搅拌叶(12)，且搅拌叶(12)处于过滤内筒(10)内为倾斜设置。

2.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述外筒(4)的外壁设置有水泵(6)，所述水泵(6)的一端贯穿至外筒(4)内，且位于其另一端连接有喷头(7)。

3.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述转轴(3)的外壁设置有侧伞齿轮(14)，且位于其顶部啮合有正伞齿轮(13)，所述正伞齿轮(13)的顶部与传动机构(8)相连接。

4.根据权利要求3所述的一种农业水利灌溉装置，其特征在于：所述传动机构(8)包括主动盘、传动带与从动盘，所述正伞齿轮(13)的一端与主动盘相连接，所述搅拌杆(11)的一端与从动盘相连接。

5.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述底板(1)的一侧设置有推手(2)，且位于推手(2)的外壁呈粗糙状设置。

6.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述外筒(4)的顶部设置有进水口。

7.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述搅拌杆(11)与底板(1)之间为密封设置。

8.根据权利要求1所述的一种农业水利灌溉装置，其特征在于：所述过滤内筒(10)上的过滤孔呈倾斜向下设置。
