一种妇产科专用的产后康复按压装置及其使用方法与流程

本发明属于产后护理,具体涉及一种妇产科专用的产后康复按压装置及其使用方法。
背景技术:
1、产后护理是指针对分娩女性所做的护理工作,而这段时期也叫产褥或产褥期;护理内容包括:口腔护理、骨盆护理、饮食护理、腹部护理等。该护理工作视各地民情,经济等因素,而有不同的照料方式,产后护理是指针对分娩女性所做的护理工作,这段时期也叫产褥或产褥期。而产后腹部及时有效的护理也是非常关键的,由于胎儿在子宫内生长发育时,腹壁肌肉被过度拉长和伸展,会降低肌肉弹性,导致腹部肌肉松弛,产后脂肪容易堆积,形成腹部肥大(小肚腩)。如何减掉小肚子上多余脂肪恢复孕前状态,是每个产后妈妈最为关心的问题,然而市面上各种的腹部按压按摩装置仍存在各种各样的问题。
2、如授权公告号为cn111544179b所公开的一种妇产科专用的产后康复按压装置及其使用方法,其虽然实现了便于根据产妇的实际情况、恢复状态调节合适的按压压力,降低产妇的腰部压力,有助于提高产妇的康复效果,通过调压机构自动调节按压机构对腹部的压力,以便产妇进行顺畅的呼吸或在弯腰活动降低对腹部的压力,方便产妇做一些有助于康复的活动训练,但是并未解决现有腹部按摩装置存在的,结构较大,不便于使用,需要多人进行辅助操作,并且设备直接按压,容易因为设备问题,造成过度按压,使得腹部受到损伤,并且无法实现自走,只能够人为的调节位置,长时间的按压一个位置,容易造成腹部受伤等的问题,为此我们提出一种妇产科专用的产后康复按压装置及其使用方法。
技术实现思路
1、本发明的目的在于提供一种妇产科专用的产后康复按压装置及其使用方法,以解决上述背景技术中提出的问题。

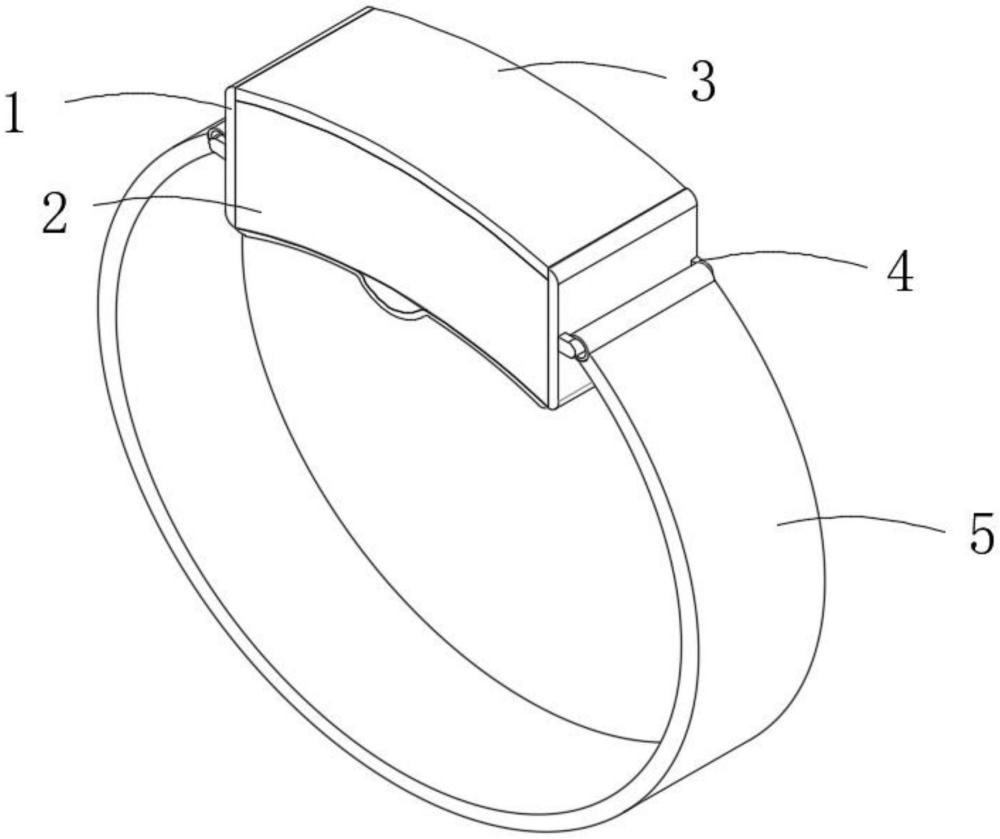

2、为实现上述目的,本发明提供如下技术方案:一种妇产科专用的产后康复按压装置,包括弹性捆绑带,所述弹性捆绑带的两端分别活动连接有端板,两个所述端板之间的两侧分别设有侧板,所述端板和所述侧板的上部设有盖板;
3、两个所述侧板和两个所述端板的下部固定连接有弹性橡胶垫,两个所述侧板、两个所述端板、所述盖板和所述弹性橡胶垫之间设有限位移动机构、动力机构和按压机构;
4、所述限位移动机构包括有设置在一侧的第一弧形下齿条和第一弧形上齿条,还包括有设置在另一侧的第二弧形下齿条和第二弧形上齿条,所述动力机构中包括有第一齿轮和第二齿轮,所述第一齿轮啮合连接在所述第一弧形下齿条和所述第一弧形上齿条之间,所述第二齿轮啮合连接在所述第二弧形下齿条和所述第二弧形上齿条之间;
5、所述动力机构中包括有伺服电机,所述伺服电机活动设置在所述第一弧形上齿条的上部,所述伺服电机的输出轴上键连接有第一转轮,所述第一齿轮和所述第二齿轮中间共同设有连接轴,所述连接轴的一端部键连接有第二转轮,所述第二转轮和所述第一转轮之间传动连接有传动带;
6、所述按压机构中包括有两组第一限位转板和第二限位转板,所述第一限位转板和所述第二限位转板的内部两侧焊接有定位板,两个所述定位板分别处于所述连接轴的两侧,所述定位板的外侧固定连接有弹簧,所述弹簧的端部固定连接有移动板,所述移动板的端部固定连接有推杆,所述推杆的端部固定设有按压板。
7、较佳的,两侧所述端板的外侧固定设有连接扣,所述弹性捆绑带的两端分别连接在所述连接扣上。
8、较佳的,所述第一弧形下齿条、所述第一弧形上齿条、所述第二弧形下齿条和所述第二弧形上齿条的两端分别固定连接在两端的所述端板内侧,所述第一弧形下齿条和所述第一弧形上齿条,以及所述第二弧形下齿条和所述第二弧形上齿条上的齿牙均设置在相对面上。
9、较佳的,所述第一弧形上齿条的上部中间开设有滑动槽,所述滑动槽的内部设有若干个滚珠,所述第一弧形上齿条上滑动安装有所述动力机构中的移动块。
10、较佳的,所述移动块的底部开设有限位滑道,若干个所述滚珠的上部滑动处于所述限位滑道的内部,所述移动块的两侧分别固定设有限位板,两侧所述限位板分别活动处于所述第一弧形上齿条的两侧。
11、较佳的,所述连接轴的中间活动安装有支撑筒,所述支撑筒的两侧上部固定设有支撑架,所述伺服电机固定安装在所述支撑架和所述移动块的上部。
12、较佳的,所述第一限位转板和所述第二限位转板的内侧两端均开设有限位槽,所述移动板的两侧分别设有限位块,所述限位块活动处于所述限位槽的内部。
13、较佳的,所述按压板的宽度大于所述第一限位转板和所述第二限位转板之间的间距,所述按压板处于所述弹性橡胶垫的内侧,所述按压板在转动的时候处于所述伺服电机的下部。
14、较佳的,所述支撑筒的两端贴合处于一个所述第二限位转板和一个所述第一限位转板的一侧,另一个所述第一限位转板和另一个所述第二限位转板分别贴合在所述第一齿轮和所述第二齿轮的内侧。
15、一种妇产科专用的产后康复按压装置的使用方法,包括有以下步骤:
16、s1、将康复按压装置穿戴在肚子部位:通过弹性捆绑带将康复按压装置穿戴在产后孕妇的肚子部位,且通过弹性捆绑带的弹性使得弹性橡胶垫贴合在产后孕妇的肚子上;
17、s2、启动康复按压装置:通过启动动力机构中的伺服电机,使得伺服电机通过第一转轮、传动带带动第二转轮进行转动,第二转轮在转动的时候,通过连接轴带动第一齿轮和第二齿轮转动;
18、s3、在限位移动机构中进行移动:第一齿轮和第二齿轮在进行转动的时候,因为第一弧形下齿条和第一弧形上齿条、第二弧形下齿条和第二弧形上齿条的限位啮合连接,使得第一齿轮和第二齿轮能够在转动的时候,实现走动;
19、s4、动力机构的跟随性移动:在第一齿轮和第二齿轮进行走动的时候,通过连接轴上的支撑架带动伺服电机进行移动,并且移动块和滚珠的设定,实现对伺服电机进行支撑和定位,并且能够消除移动过程中的摩擦力;
20、s5、动力机构带动按压机构运作:动力机构在带动连接轴进行转动的时候,带动按压机构进行转动,且按压机构中的按压板在转动接触到弹性橡胶垫和肚子的时候,此时,因为受力按压板通过推杆、移动板和弹簧进行自适应的调节,使得弹簧受力收缩,按压板向内移动,使得按压板在推挤弹性橡胶垫对肚子进行按压按摩的时候,能够适应性的调节距离,防止过度按压造成危险。
21、与现有技术相比,本发明的有益效果是:
22、本发明在使用的使用的时候,通过弹性捆绑带将按压装置穿戴在孕妇产后的肚子上,即因为结构小巧,便于进行穿戴,不需要其他人员进行辅助,操作便捷,方便穿戴;
23、通过动力机构进行动力输出,伺服电机电机通过传动带带动第一齿轮和第二齿轮进行转动,并且通过限位移动机构对第一齿轮和第二齿轮进行啮合连接,并且实现限位,保持第一齿轮和第二齿轮在自走的过程中的稳定性,即限位移动机构通过第一弧形下齿条、第一弧形上齿条、第二弧形下齿条和第二弧形上齿条实现对第一齿轮和第二齿轮进行限位和自走,便于使得按压机构对孕妇产后的腹部进行全方位的按压,并且弧形设置的第一弧形下齿条和第二弧形下齿条便于贴合孕妇产后的腹部,便于按压机构对孕妇产后的腹部进行按压;
24、按压机构通过动力机构进行带动,使得按压板便于对孕妇产后的腹部进行按压按摩,并且按压板设有多组,并且错位设置,可以在自走的时候实现间歇性的按压按摩腹部,以及按压板通过弹簧进行连接,便于在进行按压按摩的时候,进行自适应调节距离,防止按压过度,造成孕妇产后的腹部受损,通过按压按摩可以使得腹壁肌肉收缩,提高肌肉弹性,使得腹部肌肉紧致有弹性,并且能够减去脂肪等优点。
技术研发人员:蒋丽娟,陶倩,梅士娟
技术所有人:南京市妇幼保健院
