一种畜牧养殖用舍内消毒系统的制作方法

本发明涉及消毒，尤其涉及一种畜牧养殖用舍内消毒系统。

背景技术：

1、畜牧在养殖的过程中，需要定期的对养殖舍进行消毒处理，改善养殖环境的卫生状况，减少动物受到不良环境因素的影响。

2、现有申请号为cn2023108013314，公开日为20230905的一篇专利文件，公开了一种畜牧养殖用舍内消毒系统，包括养殖圈，其设置有多个，多个所养殖圈相互连接，所述养殖圈顶部设置有运输管网；执行器，其设置在养殖圈内，其一侧通过管道与运输管网相连接；负压存储箱，其与运输管网相连接；供给箱，其与运输管网的一端相连接，本发明，实现对墙面或者地面各个位置进行高强度电流，进行消杀，多种消杀方式保证快速稳定的消杀，保证舍内的环境稳定同时可以单独或者整体的进行工作，同时使得的各个位置均可以进行稳定的消杀，保证消毒的效率和效果，并且减少部分的刺激性气体的溢出，实现舍内环境的稳定。

3、该消毒系统虽然可以对畜牧养殖舍进行消毒处理，但是在消毒的过程中，需要将畜牧养殖舍内部养殖的畜牧驱赶至外部，避免养殖舍在消毒的过程中，消毒剂对动物造成刺激或伤害，当养殖舍消毒结束后，再将外界的畜牧引导至相应的养殖舍内部，在此过程中，不仅费时费力，且在驱赶畜牧的过程中，可能会引起畜牧的应激，伤害到养殖人员，为此我们提出了一种畜牧养殖用舍内消毒系统。

技术实现思路

1、为解决畜牧养殖消毒设备工作性能不佳的技术问题，本发明提供一种畜牧养殖用舍内消毒系统。

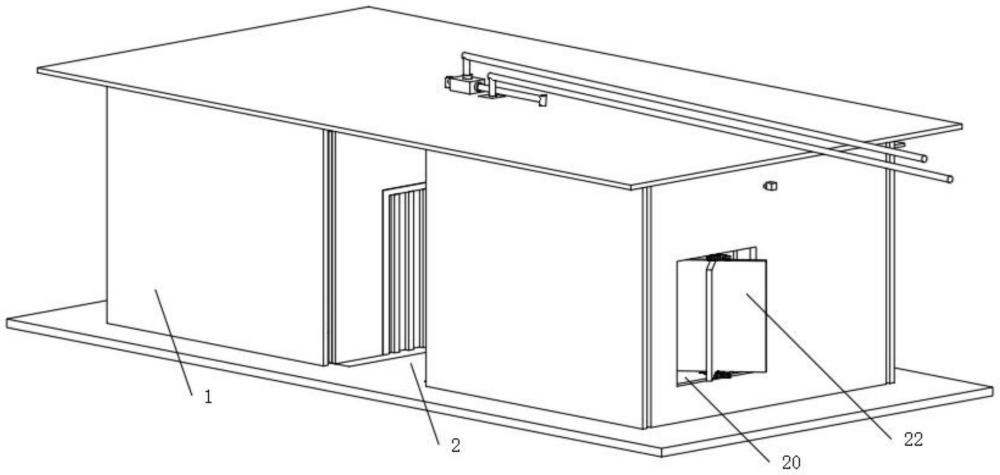

2、本发明采用以下技术方案实现：一种畜牧养殖用舍内消毒系统，包括养殖舍主体、设置在养殖舍主体内的通道、设置在通道两侧的养殖室以及固定在养殖舍主体底部两端的支撑块，所述养殖室靠近通道一侧的内部滑动连接有连接板一，养殖室远离通道一侧的内部滑动连接有连接板二，养殖室的顶部设有输送筒，养殖室内设有用于连接输送筒的连接组件，所述输送筒的外侧开设有多个输出孔，所述连接板一和连接板二的顶部均开设有滑孔，输送筒与滑孔滑动配合，输送筒靠近通道的一端连接有输入管，所述通道顶部的内壁固定有连接头一，所述连接头一的输入端连接有输液管，所述输入管远离通道的一端连接在连接头一的输出端，通过以上组件的运行，可在消毒畜牧养殖舍的过程中，避免将养殖室内部养殖的畜牧驱赶至外部。

3、作为上述方案的进一步改进，所述连接组件包括开设在输送筒两端的环形槽和滑动在环形槽内部的连接环，所述环形槽的槽口内部滑动穿设有多个固定在相邻连接环上的连接杆，所述连接杆远离连接环的一端固定在养殖室的内壁上，所述输送筒的内部滑动连接有用于封闭输出孔的封闭套，所述封闭套的内部固定有驱动套，所述驱动套与封闭套之间的内壁留有空间，输送筒远离通道的一端开设有连接孔，所述连接孔的内部转动穿设有丝杆一，位于输送筒外部的丝杆一端部转动连接在养殖室的内壁上，所述连接板二的顶部嵌装有连接套一，所述连接套一的内部螺纹穿设有丝杆二，所述丝杆二的外壁和位于输送筒外部的丝杆一外壁均固定套接有传动轮一，所述传动轮一的外部设有与传动轮一传动配合的传动带一，丝杆二的外壁固定套接有齿轮一，输送筒的外壁固定套接有与齿轮一啮合的齿轮二，所述连接板一的顶部嵌装有连接套二，所述连接套二的内部螺纹穿设有丝杆三，所述养殖室远离通道的一侧开设有安装槽，所述安装槽的内部转动连接有转接轴，所述转接轴的外侧固定有多个用于封闭安装槽的转板，转接轴两端的外壁均固定套接有齿轮三，所述齿轮三的一侧设有与齿轮三啮合的齿条板，所述齿条板滑动穿设在相邻的安装槽内部，齿条板的一端固定在相邻的连接板二上，通过连接组件的运行，可促使输送筒喷出的消毒水雾弥漫在养殖室内部，提高消毒水液的输出范围，可对养殖室的安装槽进行封闭，避免养殖室进行消毒作业时，养殖室内的消毒水液通过安装槽溢散至外界，伤害工作人员，可在消毒作业结束后，对消毒后的养殖室进行通风作业，提高养殖室内部消毒水液的挥发速率，缩短养殖畜牧进入养殖室的时间。

4、作为上述方案的进一步改进，所述齿轮一、齿轮二和传动轮一均位于连接板二远离连接板一的一侧，所述连接板一开设有滑接孔一，所述丝杆二滑动在滑接孔一的内部，所述连接板二开设有滑接孔二，所述丝杆三滑动在滑接孔二的内部，通过滑接孔一，可避免连接板一干扰丝杆二进行转动，通过滑接孔二，可避免连接板二干扰丝杆三进行转动。

5、作为上述方案的进一步改进，所述丝杆二的一端转动连接在养殖室的内壁上，丝杆二的另一端贯穿至通道的内部，并传动连接有电机一，所述电机一固定在通道的内壁上，所述丝杆三的一端转动连接在养殖室的内壁上，丝杆三的另一端贯穿至养殖室的外部，并传动连接有电机二，所述电机二固定在养殖舍主体的外侧，通过电机一的运行，可驱动丝杆二进行转动，通过电机二的运行，可驱动丝杆三进行转动。

6、作为上述方案的进一步改进，所述养殖室的中部设有连接块，所述连接块的外侧固定有固定在养殖室内壁上的固接板，连接块开设有输水腔，所述连接块的两侧开设有与输水腔连通的排水孔，位于连接块两侧的排水孔错位设置，所述连接块靠近通道的一侧连接有进水管，所述输水腔的内部滑动连接有活塞，所述进水管的端部和活塞位于连接块两侧的排水孔之间，所述养殖舍主体的顶部固定有连接头二，所述连接头二的输入端连接有输水管，所述输水管远离连接块的一端连接在连接头二的输出端，所述活塞的内部螺纹穿设有丝杆四，所述丝杆四的一端转动连接在输水腔顶部的内壁上，丝杆四的另一端贯穿至养殖舍主体的下方，并固定有稳定板，养殖舍主体的底部开设有多个与养殖室连通的排出孔，养殖舍主体的下方设有固定在两个支撑块之间的固接块，所述固接块两端的顶部固定有排污通道，固接块两端的上方设有导流块，所述导流块靠近养殖舍主体的一侧开设有与排出孔对应的导流槽，导流块低水平的一端与相邻的排污通道配合工作，导流块一端的外侧铰接有固定在固接块上的装载块，固接块一端的内壁固定有电机三，所述电机三的输出端传动连接有两端螺纹方向相反的螺柱，所述螺柱远离电机三的一端转动连接在固接块另一端的内壁上，螺柱两端的外壁均螺纹套接有螺套，所述螺套的外侧铰接有驱动板，所述驱动板远离螺套的一端铰接有固定在相邻导流块上的传动块，固接块的顶部转动连接有另一端转动连接在养殖舍主体底部的传动柱，所述螺柱的外壁固定套接有锥齿轮一，所述传动柱的外壁固定套接有与锥齿轮一啮合的锥齿轮二，位于养殖舍主体一端的丝杆四外壁和传动柱外壁均固定套接有传动轮二，所述传动轮二的外部设有与传动轮二传动配合的传动带二，位于养殖舍主体另一端的丝杆四外壁和传动柱外壁均固定套接有传动轮三，所述传动轮三的外部设有与传动轮三传动配合的传动带三，通过以上组件的配合工作，可对养殖室内部饲养的牲畜进行降温作用，可通过排水孔排出的水液对饲养的畜牧进行冲洗，避免消毒结束的养殖室被畜牧重新引入污染物，可促使导流块内部的污水和污物进入到排污通道内部，避免导流块内部的污物滞留在导流槽内。

7、作为上述方案的进一步改进，所述养殖室的底部开设有排污口，所述丝杆四转动在排污口的内部，所述排污口位于相邻的导流槽上方，当连接板一和连接板二位移时，将会推动养殖室内部的杂物进入到排污口内部，通过排污口将污物输送至导流槽内部。

8、作为上述方案的进一步改进，所述连接板一开设有槽口一，所述连接板二开设有槽口二，所述槽口一和槽口二与连接块滑动配合，所述进水管滑动在相邻槽口一内部，通过槽口一和槽口二，可避免连接块干扰连接板一和连接板二进行位移，当连接块进入到槽口一或者槽口二内部时，将会封闭槽口一或者槽口二。

9、作为上述方案的进一步改进，所述排污口靠近通道一端的内壁开设有滑接槽，所述滑接槽的内部滑动插设有疏通块，所述滑接槽底部的槽口中滑动连接有固定在疏通块上的连接柱，所述传动柱的两侧设有转动连接在固接块顶部的连动柱，所述连动柱远离固接块的一端固定有连动板一，所述连动板一远离连动柱的一端铰接有连动板二，所述连接柱远离疏通块的一端转动连接在相邻的连动板二上，所述传动柱的外壁固定套接有齿轮四，所述连动柱的外壁固定套接有与齿轮四啮合的齿轮五，当传动柱进行转动时，通过齿轮四和齿轮五的配合工作，将会带动连动柱进行转动，带动连动板一和连动板二进行偏转，带动连接柱和疏通块进行往复位移，此时可通过往复位移的疏通块对排污口进行疏通，避免排污口被养殖室内部的杂物堵塞。

10、作为上述方案的进一步改进，位于滑接槽外部的疏通块开设有卡槽，所述丝杆四滑动在相邻的卡槽内部，通过卡槽，可避免丝杆四干扰疏通块进行位移。

11、作为上述方案的进一步改进，所述通道和养殖室之间的内壁安装有活动门一，所述连接板一安装有活动门二，所述活动门一和活动门二与连接块错位设置，活动门一和活动门二均开设有装载槽，所述装载槽的内部固定有多个栏杆，通过打开活动门一和活动门二，可方便饲养人员将饲养的畜牧输送到养殖室内部。

12、相比现有技术，本发明的有益效果在于：

13、1、本发明可对畜牧养殖舍进行消毒处理，避免将养殖室内部养殖的畜牧驱赶至外部，节省人力，可促使消毒组件喷出的消毒水雾弥漫在养殖室内部，提高消毒水液的输出范围，并且可在消毒养殖室内时，对养殖室的通风组件进行封闭，避免养殖室进行消毒作业时，养殖室内的消毒水液通过通风组件溢散至外界，伤害工作人员，可在消毒作业结束后，对消毒后的养殖室进行通风作业，提高养殖室内部消毒水液的挥发速率，缩短养殖畜牧进入养殖室的时间。

14、2、本发明可对养殖室内部饲养的牲畜进行降温作业，可对饲养的畜牧进行冲洗，避免消毒结束的养殖室被畜牧重新引入污染物，提高养殖室的洁净度，可根据冲洗需求，对冲洗组件进行适应性调控，可促使污水和污物进入到排污设备内部，避免污物滞留在消毒系统内。
