本公开涉及一种检测装置。
背景技术:
1、已知有从人体检测与生物体相关的信息的装置。专利文献1公开了一种脉搏波传感器,能够在不限制被检者的行动的情况下进行脉搏波的测定。
2、现有技术文献
3、专利文献
4、专利文献1:日本特开2012-065900号公报
技术实现思路
1、发明所要解决的技术问题
2、当在环状壳体的内部分别单独地固定并收纳光源、电池以及、具有多个光电二极管的光传感器时,壳体变大。
3、本公开的目的在于提供一种能够将光源、电池、以及具有多个光电二极管的光传感器容易地收容于环状壳体的内部的小型的检测装置。
4、用于解决技术问题的方案

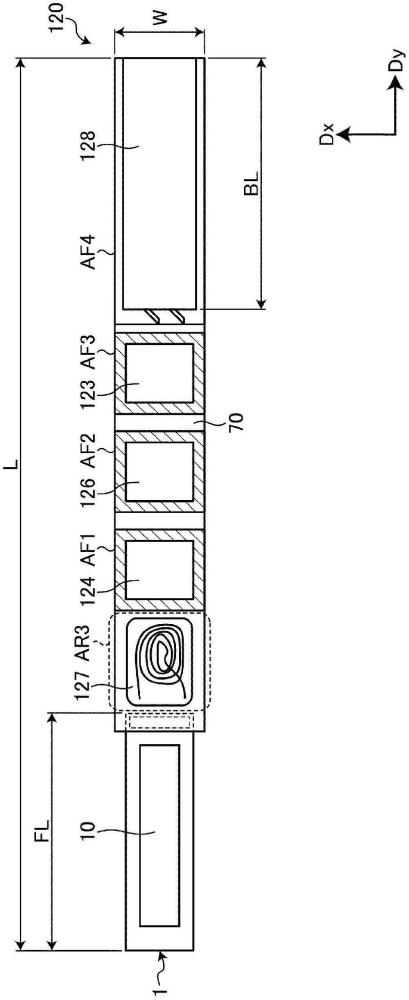

5、本公开的一个方式的检测装置包括:环状壳体;第一挠性基板,沿所述环状壳体的形状而设置;电池,设置于所述第一挠性基板;光源,设置于所述第一挠性基板;线圈,用于对设置于所述第一挠性基板的所述电池进行充电;以及光传感器,包括第二挠性基板和多个光电二极管,多个所述光电二极管设置于所述第二挠性基板的检测区域,所述光传感器在所述第一挠性基板的一个端部与所述第二挠性基板的一个端部重叠,所述第二挠性基板与所述第一挠性基板电连接,所述线圈配置于与所述第一挠性基板的一个端部以及所述光源不同的位置,且配置于所述第一挠性基板的一个端部与所述光源之间。
6、本公开的另一方式的检测装置包括:环状壳体;第一挠性基板,沿着所述环状壳体的形状而设置;电池,设置于所述第一挠性基板;光源,设置于所述第一挠性基板;线圈,用于对设置于所述第一挠性基板的所述电池进行充电;以及光传感器,包括第二挠性基板和多个光电二极管,多个所述光电二极管设置于所述第二挠性基板的检测区域,所述光传感器在所述第一挠性基板的一个端部与所述第二挠性基板的一个端部重叠,所述第二挠性基板与所述第一挠性基板电连接,所述第一挠性基板的另一个端部以所述第一挠性基板环绕所述环状壳体的方式与所述第二挠性基板重叠,在从所述环状壳体的外侧观察内侧时,所述线圈与所述光传感器不重叠。
技术特征:
1.一种检测装置,包括:
2.根据权利要求1所述的检测装置,其中,
3.根据权利要求1所述的检测装置,其中,
4.一种检测装置,包括:
5.根据权利要求1至4中任一项所述的检测装置,其中,
6.根据权利要求1至4中任一项所述的检测装置,其中,
7.根据权利要求1至4中任一项所述的检测装置,其中,
8.根据权利要求1至4中任一项所述的检测装置,其中,
9.根据权利要求8所述的检测装置,其中,
10.根据权利要求4所述的检测装置,其中,
11.根据权利要求1至4中任一项所述的检测装置,其中,
技术总结
一种小型的检测装置,能够将光源、电池、以及具有多个光电二极管的光传感器容易地收纳于环状壳体的内部。检测装置包括:环状壳体;第一挠性基板,沿环状壳体的形状而设置;电池,设置于第一挠性基板;光源,设置于第一挠性基板;线圈,用于对设置于第一挠性基板的电池进行充电;第二挠性基板;多个光电二极管,设置于第二挠性基板的检测区域;以及片状的光传感器。光传感器在第一挠性基板的一个端部重叠第二挠性基板的一个端部,第二挠性基板与第一挠性基板电连接。线圈配置于与第一挠性基板的一个端部及光源不同的位置,且配置于第一挠性基板的一个端部与光源之间。
技术研发人员:大山敦则
受保护的技术使用者:株式会社日本显示器
技术研发日:
技术公布日:2024/11/18
技术研发人员:大山敦则
技术所有人:株式会社日本显示器
备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
