一种用于冷藏车内壁冰霜处理装置的制作方法

本发明涉及冷藏车，特别涉及一种用于冷藏车内壁冰霜处理装置。

背景技术：

1、冷藏车车体装有隔热材料，车内设有冷却装置、加温装置、测温装置和通风装置等，具有制冷、保温和加温三种性能，冷藏车有机械冷藏车、冷板冷藏车、液氮冷藏车和干冰冷藏车等，其中以机械冷藏车为主，其制冷系统由压缩机、冷凝器、膨胀阀和蒸发器组成，工作原理为蒸汽压缩制冷，冷藏车常用于运输冷冻食品、奶制品、蔬菜水果、疫苗药品等，使各类食品的健康质量得以保持。

2、现有的冷藏车在进行运输的过程中，冷藏车的内壁上会有大量的冰霜附着，在运输不同货物的时候需要对冷藏车内壁上的冰霜进行去除，现有对冷藏车内壁上的冰霜进行处理大多数都是采用铲刀，在铲除冰霜的时候容易对冷藏车内壁上的隔热材料进行损坏，从而会影响到冷藏车的整体制冷效果。

技术实现思路

1、本申请的目的在于提供一种用于冷藏车内壁冰霜处理装置，实现了将工业盐加入的内部，然后通过转辊的转动将工业盐通过排料斗涂抹在冷藏车的内壁上，通过压辊上的刺锥对冰霜进行轧孔，从而便于工业盐更好地进入到冰霜的内部，使得冰霜快速融化。

2、为实现上述目的，本申请提供如下技术方案：一种用于冷藏车内壁冰霜处理装置，包括装置本体，所述装置本体的底面固定连接有底座，所述底座上转动连接有一对滚轮，所述装置本体的顶面固定连接有把手，所述装置本体的顶面两侧对称固定连接有一对导轨，一对所述导轨的内部滑动连接有滑块，所述滑块固定连接在托板上，所述托板的顶面两端固定连接有固定杆，所述固定杆的顶端固定连接有顶板，所述装置本体的顶面中部位置固定连接有安装架，所述安装架的表面固定连接有控制面板；还包括出料组件、除霜组件和调节组件，所述出料组件设置在所述托板上用于对物料进行装运，所述除霜组件设置在所述出料组件上用于对冷藏车进行除霜使用，所述调节组件设置在所述安装架上用于配合所述出料组件进行使用，所述出料组件左右两组对称设置，所述除霜组件配合所述出料组件左右对称设置两组；

3、所述出料组件包括滑动连接在所述固定杆上的一对滑轮，一对所述滑轮转动连接在对接座上，所述对接座的一端固定连接有连接块，所述连接块的另一端固定连接在活动板上，所述活动板的一侧固定连接有对接块，所述活动板上固定连接有支撑板，所述支撑板的顶端固定连接有框架，所述框架上固定安装有集料斗，所述集料斗的底面出料口位置设置有转辊，所述转辊上开设有容置槽，所述转辊的轴线位置固定连接有转轴，所述转轴的两端转动连接在第一轴座上，所述第一轴座的底端固定连接在所述活动板上。

4、优选的，所述转轴的一端固定连接有第一皮带轮，所述第一皮带轮上套设有传动带，所述传动带的另一端固定连接在第二皮带轮上，所述第二皮带轮固定连接在传动杆上，所述传动杆的中部位置套设有第二轴座，所述第二轴座的底端固定连接在所述活动板上，所述传动杆的另一端与第一电机的输出端固定连接，所述第一电机固定安装在所述活动板上。

5、优选的，所述除霜组件包括固定连接在所述第一轴座内壁上的安装块，所述安装块的另一端固定连接在排料斗上，所述排料斗设置在所述转辊的底部位置，所述排料斗的底面固定连接有限位座，所述限位座上固定连接有调节杆，所述调节杆的两端转动连接有臂板，所述臂板的另一端转动连接在转杆上，所述转杆上固定连接有压辊，所述压辊的表面设置有若干组刺锥。

6、优选的，所述臂板的中部位置固定连接有固定板，所述固定板的底端固定连接有第一轴销，所述第一轴销上转动连接有推板，所述推板的另一端转动连接在第二轴销上，所述第二轴销固定连接在连接座上，所述连接座的顶端固定连接在套块上。

7、优选的，所述套块滑动连接在滑杆上，所述滑杆的两端固定连接有第三轴座，所述第三轴座的顶端固定连接在所述排料斗的底面，所述滑杆上套设有弹簧，所述弹簧的两端分别与所述套块的一侧和所述第三轴座的一侧固定连接。

8、优选的，所述调节组件包括固定安装在所述安装架内部的横板，所述横板的中部位置转动连接有主轴，所述主轴的顶端与第二电机的输出端固定连接，所述第二电机固定安装在所述安装架底面中部位置，所述主轴的底端固定连接有传动板，所述传动板的两端固定连接有第三轴销，所述第三轴销上转动连接有联动板，所述联动板的另一端固定连接有套环，所述套环转动连接在第四轴销上，所述第四轴销固定连接在所述托板的中部位置。

9、优选的，所述安装架的顶面两端固定连接有第四轴座，所述第四轴座之间固定连接有定位杆，所述定位杆上转动连接有收卷辊，所述收卷辊上固定连接有拉绳，所述拉绳的顶端套设在导向轮上，所述导向轮转动连接在定位座上，所述定位座固定连接在固定杆上，所述导向轮的另一端固定连接在所述对接块上。

10、优选的，所述收卷辊的一端固定连接有套筒，所述套筒转动连接在所述定位杆上，所述套筒的另一端固定连接有第一锥形齿轮，所述第一锥形齿轮上啮合有第二锥形齿轮，所述第二锥形齿轮固定连接在驱动杆上，所述驱动杆的一端与第三电机的输出端固定连接，所述第三电机固定安装在载物板上，所述载物板的底端固定连接在底板上，所述底板的一端固定连接在所述安装架的中部位置。

11、综上，本发明具有如下有益效果：

12、1.本发明结构合理，将工业盐加入集料斗的内部，然后在集料斗的底部位置设置有转辊，在转辊上开设有容置槽，集料斗内部的工业盐进入到容置槽的内部，然后第一电机进行运作，通过第一电机的运作使传动杆进行转动，传动杆的转动带动第二皮带轮进行转动，第二皮带轮的转动通过传动带带动第一皮带轮进行转动，从而便于第一皮带轮上的转轴进行转动，壁板与转辊的转动使容置槽内部的工业盐进入到排料斗的内部；

13、2.本发明中，工业盐进入到排料斗的内部，将活动板整体移动到冷藏车的侧壁位置，在限位座的底部设置有第三轴座，且第三轴座上固定连接有滑杆，在滑杆上套设有弹簧，通过弹簧的弹力使套块进行滑动，套块的移动通过推板推动固定板进行移动，从而便于固定板上的臂板围绕着调节杆进行转动，从而便于转杆上的压辊贴合在冷藏车内壁的冰霜上，通过活动板的上下移动便于压辊上的刺锥对冰霜进行轧孔，便于排料斗内部的工业盐进入到冰霜内部快速融化；

14、3.本发明中，对活动板的位置进行调节的时候，第二电机进行运作，第二电机的运作使主轴进行转动，主轴的底端固定连接有传动板，通过主轴的转动使传动板进行转动，传动板的转动通过第三轴销上的联动板推动套环上的第四轴销进行移动，第四轴销的移动便于托板进行移动，托板的移动便于滑块在导轨内部进行滑动，从而便于对活动板位置进行调节，同时第三电机进行运作，第三电机的运作使驱动杆上的第二锥形齿轮带动第一锥形齿轮进行转动，从而便于第一锥形齿轮上的套筒带动收卷辊进行转动，从而便于收卷辊对拉绳进行收卷，使活动板进行上下移动。

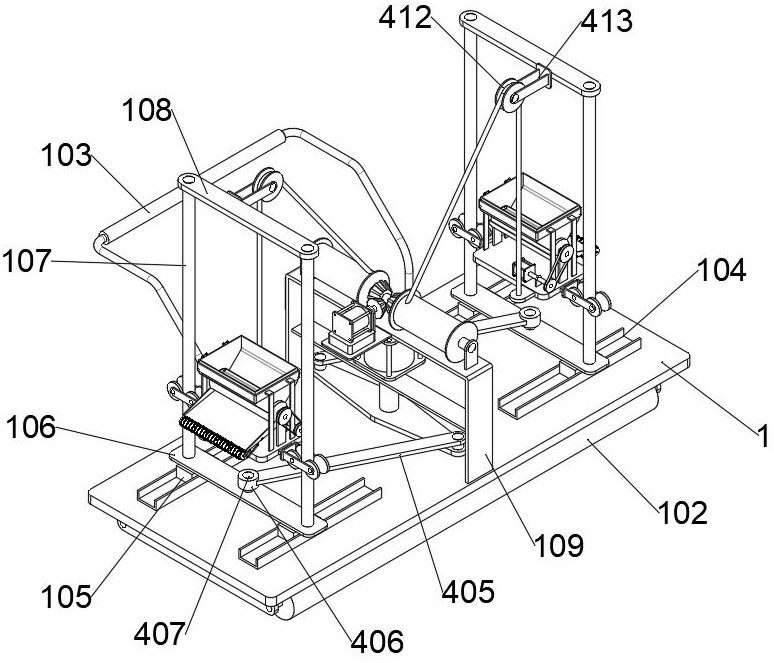

1.一种用于冷藏车内壁冰霜处理装置，包括装置本体（1），其特征在于，所述装置本体（1）的底面固定连接有底座（101），所述底座（101）上转动连接有一对滚轮（102），所述装置本体（1）的顶面固定连接有把手（103），所述装置本体（1）的顶面两侧对称固定连接有一对导轨（104），一对所述导轨（104）的内部滑动连接有滑块（105），所述滑块（105）固定连接在托板（106）上，所述托板（106）的顶面两端固定连接有固定杆（107），所述固定杆（107）的顶端固定连接有顶板（108），所述装置本体（1）的顶面中部位置固定连接有安装架（109），所述安装架（109）的表面固定连接有控制面板（110）；

2.根据权利要求1所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述转轴（211）的一端固定连接有第一皮带轮（213），所述第一皮带轮（213）上套设有传动带（214），所述传动带（214）的另一端固定连接在第二皮带轮（215）上，所述第二皮带轮（215）固定连接在传动杆（216）上，所述传动杆（216）的中部位置套设有第二轴座（217），所述第二轴座（217）的底端固定连接在所述活动板（203）上，所述传动杆（216）的另一端与第一电机（218）的输出端固定连接，所述第一电机（218）固定安装在所述活动板（203）上。

3.根据权利要求2所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述除霜组件包括固定连接在所述第一轴座（212）内壁上的安装块（3），所述安装块（3）的另一端固定连接在排料斗（301）上，所述排料斗（301）设置在所述转辊（209）的底部位置，所述排料斗（301）的底面固定连接有限位座（302），所述限位座（302）上固定连接有调节杆（303），所述调节杆（303）的两端转动连接有臂板（304），所述臂板（304）的另一端转动连接在转杆（305）上，所述转杆（305）上固定连接有压辊（306），所述压辊（306）的表面设置有若干组刺锥（307）。

4.根据权利要求3所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述臂板（304）的中部位置固定连接有固定板（308），所述固定板（308）的底端固定连接有第一轴销（309），所述第一轴销（309）上转动连接有推板（310），所述推板（310）的另一端转动连接在第二轴销（311）上，所述第二轴销（311）固定连接在连接座（312）上，所述连接座（312）的顶端固定连接在套块（313）上。

5.根据权利要求4所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述套块（313）滑动连接在滑杆（314）上，所述滑杆（314）的两端固定连接有第三轴座（315），所述第三轴座（315）的顶端固定连接在所述排料斗（301）的底面，所述滑杆（314）上套设有弹簧（316），所述弹簧（316）的两端分别与所述套块（313）的一侧和所述第三轴座（315）的一侧固定连接。

6.根据权利要求1所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述调节组件包括固定安装在所述安装架（109）内部的横板（4），所述横板（4）的中部位置转动连接有主轴（401），所述主轴（401）的顶端与第二电机（402）的输出端固定连接，所述第二电机（402）固定安装在所述安装架（109）底面中部位置，所述主轴（401）的底端固定连接有传动板（403），所述传动板（403）的两端固定连接有第三轴销（404），所述第三轴销（404）上转动连接有联动板（405），所述联动板（405）的另一端固定连接有套环（406），所述套环（406）转动连接在第四轴销（407）上，所述第四轴销（407）固定连接在所述托板（106）的中部位置。

7.根据权利要求6所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述安装架（109）的顶面两端固定连接有第四轴座（408），所述第四轴座（408）之间固定连接有定位杆（409），所述定位杆（409）上转动连接有收卷辊（410），所述收卷辊（410）上固定连接有拉绳（411），所述拉绳（411）的顶端套设在导向轮（412）上，所述导向轮（412）转动连接在定位座（413）上，所述定位座（413）固定连接在固定杆（107）上，所述导向轮（412）的另一端固定连接在所述对接块（204）上。

8.根据权利要求7所述的一种用于冷藏车内壁冰霜处理装置，其特征在于：所述收卷辊（410）的一端固定连接有套筒（414），所述套筒（414）转动连接在所述定位杆（409）上，所述套筒（414）的另一端固定连接有第一锥形齿轮（415），所述第一锥形齿轮（415）上啮合有第二锥形齿轮（416），所述第二锥形齿轮（416）固定连接在驱动杆（417）上，所述驱动杆（417）的一端与第三电机（418）的输出端固定连接，所述第三电机（418）固定安装在载物板（419）上，所述载物板（419）的底端固定连接在底板（420）上，所述底板（420）的一端固定连接在所述安装架（109）的中部位置。
