热泵装置的制作方法

本发明涉及一种热泵装置。

背景技术：

1、例如，已知有一种热泵装置，其具备使用压缩机使制冷剂循环的制冷剂回路、及通过使水循环并与制冷剂进行热交换而产生温水的水回路，且使用设置在水回路的循环泵向多个室内机供给温水。热泵装置通过水与制冷剂的热交换而产生温水，并使用循环泵使温水循环到多个室内机，由此来调节设置有室内机的室内空间的温度。

2、此外，制冷剂回路存在采用二元循环的情况，所述二元循环具有供第一制冷剂循环的低元侧回路、及与低元侧回路连接并供与第一制冷剂进行热交换的第二制冷剂循环的高元侧回路。并且，水回路与高元侧回路连接并通过第二制冷剂与水进行热交换而产生温水。

3、提出了一种在采用二元循环的制冷剂回路中进行反向除霜作为除霜运转的方法。在本方法中，基于暖气运转时的低元侧回路的热交换器的温度而在仅用低元侧回路进行除霜运转的情况、与并用低元侧回路与高元侧回路而用低元侧回路及高元侧回路进行除霜运转的情况之间切换。其结果是，能够实现低元侧回路的热交换器的温度较低的高效的除霜运转。

4、专利文献1：日本特开2011-127878号公报

技术实现思路

1、然而，由于除霜运转时并不产生供给至室内机侧的热交换器的温水，因此室内空间的温度下降，使用者的舒适性下降。此外，在以往的热泵装置中，为了确保使霜融化所需的热量，在低元侧回路进行反向除霜运转时也使用高元侧回路而将高元侧回路的热也用于除霜的情况下，用于使高元侧回路的第二制冷剂与水回路的水进行热交换的水制冷剂热交换器的温度有时降到冰点以下。其结果是，存在滞留在水制冷剂热交换器内的传热管内的水结冰而导致传热管破损的风险。因此，为了防止传热管内结冰，考虑在除霜运转时使水泵继续动作。然而，在使水泵继续动作的情况下，低温的温水会流入室内机侧的热交换器，因此室内空间的温度下降，使用者的舒适性受损。

2、在本发明中，鉴于这种问题，其目的在于提供一种即使在除霜运转时也能够确保使用者的舒适性的热泵装置。

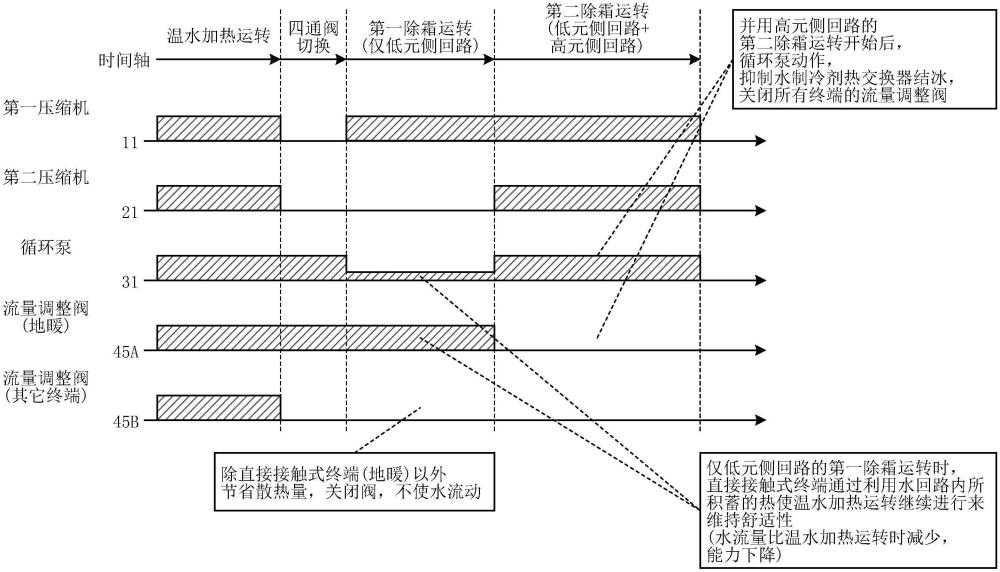

3、一形态的热泵装置具有低元侧回路、高元侧回路、水回路、使用侧终端及控制装置。低元侧回路具有第一压缩机、第一四通阀、制冷剂间热交换器、第一减压单元、热源侧热交换器，且供第一制冷剂循环。高元侧回路具有第二压缩机、第二四通阀、水制冷剂热交换器、第二减压单元、所述制冷剂间热交换器，且供在所述制冷剂间热交换器中与第一制冷剂进行热交换的第二制冷剂循环。水回路具有循环泵、所述水制冷剂热交换器，通过在所述水制冷剂热交换器中与所述第二制冷剂进行热交换来产生温水。使用侧终端与所述水回路连接，具有使用侧热交换器、流量调整阀。控制装置具有控制部，所述控制部控制所述第一压缩机、所述第一四通阀、所述第一减压单元、所述第二压缩机、第二四通阀、所述第二减压单元。控制部控制制冷剂回路，以在判断所述热源侧热交换器结霜的情况下，切换所述第一四通阀，开始第一除霜运转，在进行所述第一除霜运转也无法完成除霜的情况下，进一步切换所述第二四通阀，开始第二除霜运转。控制部在开始所述第一除霜运转的情况下，控制所述循环泵及所述流量调整阀，以在打开所述流量调整阀的状态下使所述循环泵动作而使温水流入所述使用侧热交换器。

4、作为一形态，即使在除霜运转时也能够确保使用者的舒适性。

1.一种热泵装置，其特征在于具备：

2.根据权利要求1所述的热泵装置，其特征在于，

3.根据权利要求2所述的热泵装置，其特征在于，

4.根据权利要求2所述的热泵装置，其特征在于，

5.根据权利要求2所述的热泵装置，其特征在于，

6.根据权利要求5所述的热泵装置，其特征在于，

7.根据权利要求2至6中任一项所述的热泵装置，其特征在于，

8.根据权利要求1至6中任一项所述的热泵装置，其特征在于，
