一种挖坑施肥装置的制作方法

本技术涉及种植领域，特别涉及一种挖坑施肥装置。

背景技术：

1、木奶果是大戟科、木奶果属常绿乔木，木奶果果实味道酸甜，成熟时可吃，木材可作家具和细木工用料，树形美观，可作行道树。木奶果果实含有多种化学成分，有止咳平喘、解毒止痒之效，而在木奶果的种植过程中需要用到挖坑施肥装置来辅助种植。

2、但是，现有技术中，由于挖坑施肥装置在使用时只是将肥料直接倒入到坑中，无法对多种肥料进行搅拌混合，导致肥料的效果无法完全发挥。

技术实现思路

1、本实用新型要解决的技术问题是提供一种挖坑施肥装置。

2、为了解决上述技术问题，本实用新型的技术方案:一种挖坑施肥装置，包括移动座，所述移动座的上端固定连接有支撑架，所述支撑架的内部设置有混料箱，所述混料箱的上端活动连接有箱盖，所述箱盖的上端中部设置有第一电机，所述第一电机的输出端设置有第一齿轮，所述箱盖的上端靠近电机的位置设置有轴承，所述轴承的内圈固定连接有转轴，所述转轴的下端固定连接有混合杆，所述转轴的上端固定连接有第二齿轮。

3、优选的，所述混料箱的外部固定连接有进料管，所述进料管的另一端固定连接有投料筒，所述混料箱的下端固定连接有出料管，所述出料管的内部设置有控制阀。

4、优选的，所述移动座的上端边缘位置固定连接有连接板，所述连接板的下端设置有液压杆，所述液压杆的下端固定连接有连接块，所述连接块的内部固定连接有第二电机，所述第二电机的输出端设置有固定块。

5、优选的，所述固定块的两侧固定连接有弧形板，所述弧形板的一侧固定连接有卡圈，所述卡圈的内部活动连接有卡环，所述卡环的一端固定连接有短杆，所述短杆的另一端固定连接有螺纹套筒，所述固定块的内部右侧设置有安装块，所述安装块的两侧固定连接有螺纹柱，所述安装块的右侧设置有钻杆。

6、优选的，所述第二齿轮的数量为两组，且其均与第一齿轮相适配。

7、优选的，所述螺纹套筒通过卡环配合卡圈与弧形板活动连接。

8、采用上述技术方案，通过开启第一电机，第一电机驱动第一齿轮进行转动，在第二齿轮的配合下，两组第二齿轮带动转轴旋转，进而使混合杆对混料箱内的肥料进行搅拌，混合杆的设置为多组，从而能够进一步的增加肥料混合的效果，而在轴承的作用下，能够增加第二齿轮、混合杆转动的流畅度，通过第二齿轮、轴承、转轴配合第一电机、第一齿轮能够驱动两组混合杆转动，从而实现对多种肥料的混合，使肥料的效果能够完全发挥。

9、采用上述技术方案，通过转动螺纹套筒，在其内部螺纹与螺纹柱外部螺纹的作用下，螺纹套筒向一侧滑动，实现对螺纹套筒、螺纹柱的分离，即完成对钻杆的拆卸，同理，安装时，将安装块的一侧沿着固定块的内部滑入并反向转动螺纹套筒，螺纹套筒套接在螺纹柱的外部，实现对安装块的固定，完成对钻杆的安装，通过卡圈、卡环、螺纹套筒配合螺纹柱能够对钻杆进行快速的装卸，进而降低了更换的难度，同时，相较于传统的钻杆安装方式，该方式更加快速便捷。

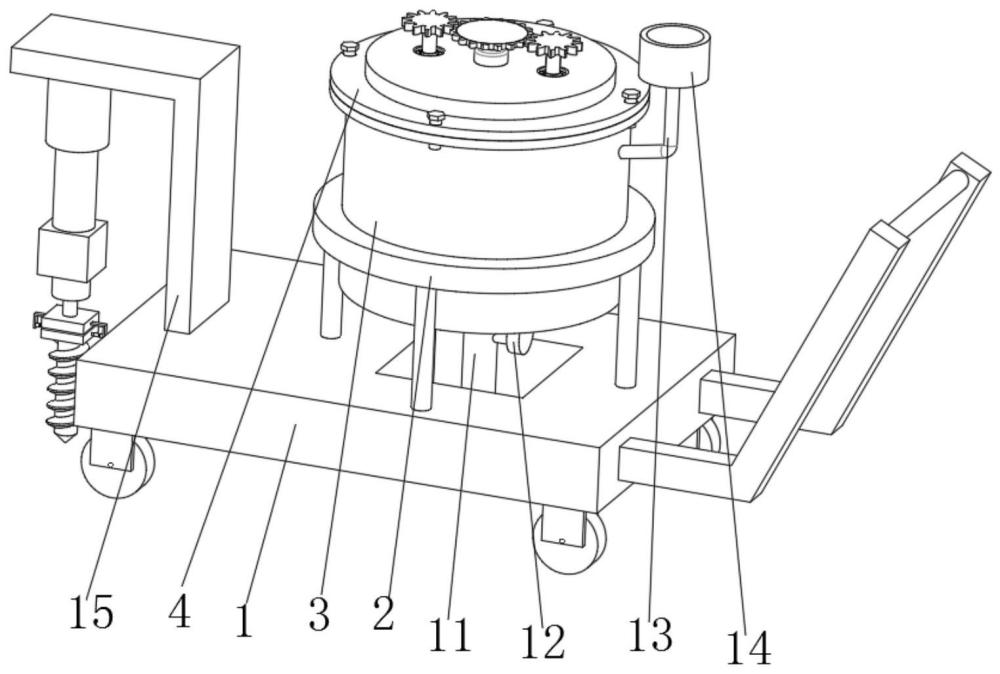

1.一种挖坑施肥装置，包括移动座(1)，其特征在于：所述移动座(1)的上端固定连接有支撑架(2)，所述支撑架(2)的内部设置有混料箱(3)，所述混料箱(3)的上端活动连接有箱盖(4)，所述箱盖(4)的上端中部设置有第一电机(5)，所述第一电机(5)的输出端设置有第一齿轮(6)，所述箱盖(4)的上端靠近电机的位置设置有轴承(7)，所述轴承(7)的内圈固定连接有转轴(8)，所述转轴(8)的下端固定连接有混合杆(10)，所述转轴(8)的上端固定连接有第二齿轮(9)。

2.根据权利要求1所述的一种挖坑施肥装置，其特征在于：所述混料箱(3)的外部固定连接有进料管(13)，所述进料管(13)的另一端固定连接有投料筒(14)，所述混料箱(3)的下端固定连接有出料管(11)，所述出料管(11)的内部设置有控制阀(12)。

3.根据权利要求1所述的一种挖坑施肥装置，其特征在于：所述移动座(1)的上端边缘位置固定连接有连接板(15)，所述连接板(15)的下端设置有液压杆(16)，所述液压杆(16)的下端固定连接有连接块(17)，所述连接块(17)的内部固定连接有第二电机(18)，所述第二电机(18)的输出端设置有固定块(19)。

4.根据权利要求3所述的一种挖坑施肥装置，其特征在于：所述固定块(19)的两侧固定连接有弧形板(20)，所述弧形板(20)的一侧固定连接有卡圈(21)，所述卡圈(21)的内部活动连接有卡环(24)，所述卡环(24)的一端固定连接有短杆(22)，所述短杆(22)的另一端固定连接有螺纹套筒(23)，所述固定块(19)的内部右侧设置有安装块(25)，所述安装块(25)的两侧固定连接有螺纹柱(26)，所述安装块(25)的右侧设置有钻杆(27)。

5.根据权利要求1所述的一种挖坑施肥装置，其特征在于：所述第二齿轮(9)的数量为两组，且其均与第一齿轮(6)相适配。

6.根据权利要求4所述的一种挖坑施肥装置，其特征在于：所述螺纹套筒(23)通过卡环(24)配合卡圈(21)与弧形板(20)活动连接。
