一种农机设备快速对接装置的制作方法

本技术涉及农机设备，具体为一种农机设备快速对接装置。

背景技术：

1、农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械，农业机械包括农用动力机械、农田建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等，农机设备往往通过更换不同的工具进行不同的农业作业。

2、公开号为cn218649192u，中国专利公开的一种农机设备快速对接装置，它包括第一安装板和第二安装板，所述第一安装板的侧面固定连接有连接柱，所述连接柱远离第一安装板的一端固定连接有对接圆筒。该种农机设备快速对接装置,使用人员只需将对接圆柱放置在对接圆筒内部，在重力的作用，对接圆筒会自动下移，对接圆柱上环形槽会自动与半圆形卡块进行对接，从而实现锁紧，操作简单，整个对接过程无需人为干涉，实现了农机设备快速对接。

3、针对上述中的相关技术，该装置存在一些不足，在实际使用过程中，在进行拆卸的时候，需要向外拉出滑杆，对于农技这种大型设备所使用的对接装置，使用的复位弹簧的刚度会很大，在拉出滑杆的过程中需要克服弹簧的刚度，单纯的依靠人工手动操作，较难实现，使得需要通过辅助工具进行操作，给人们的拆卸带来了一定的不便利性，因此，有必要提供一种农机设备快速对接装置解决上述技术问题。

技术实现思路

1、本实用新型的目的在于提供一种农机设备快速对接装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种农机设备快速对接装置，其包括：

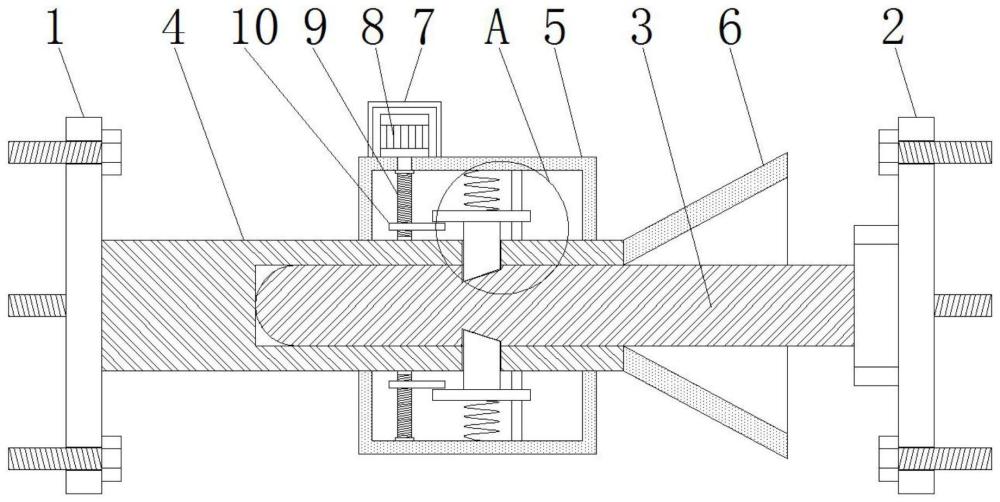

4、第一安装板与第二安装板，所述第一安装板的一侧安装有对接筒，所述第二安装板的一侧安装有对接杆，所述对接筒的外壁上固定安装有固定箱体，所述对接筒的外壁上开设有对称分布的固定孔，所述对接筒的外壁上位于固定孔的一侧固定安装有限位杆，所述限位杆的外壁上套设有支撑板，两个所述支撑板的相对面上均固定安装有矩形定位柱，且矩形定位柱与固定孔滑动连接；

5、所述对接杆的外壁上开设有对称分布的卡槽，且矩形定位柱与卡槽卡接，两个所述支撑板的相反面与固定箱体内壁之间均固定安装有复位弹簧，所述固定箱体内部一侧的后方设置有调节机构，所述固定箱体的正面设置有检修门。

6、优选的，所述对接筒的一端固定安装有对接引导罩，所述对接引导罩的内径从右至左逐渐减小，所述对接引导罩与对接筒连接端口内径与对接筒的内径一致。

7、优选的，两个所述矩形定位柱的相对端均呈倾斜状，且矩形定位柱与卡槽相适配。

8、优选的，所述支撑板顶部的一侧开设有与限位杆相适配的滑孔，且支撑板通过其顶部一侧开设的滑孔与限位杆滑动连接。

9、优选的，所述调节机构包括调节丝杆，且调节丝杆转动安装于固定箱体内部一侧的后方，所述固定箱体顶部的一侧固定安装有电机，且电机的驱动端贯穿固定箱体顶部的并延伸至固定箱体的内部与调节丝杆的顶端固定连接，所述调节丝杆外壁的上侧设置有左旋螺纹，所述调节丝杆外壁的下侧设置有右旋螺纹，所述调节丝杆的外壁上套设有对称分布的推板，且推板与固定箱体内壁的前侧和后侧均滑动连接，所述固定箱体顶部的一侧固定安装有防护箱，且电机位于防护箱的内部。

10、优选的，所述推板顶部的一侧开设有与调节丝杆相适配的螺纹孔，且推板通过其顶部一侧开设的螺纹孔与调节丝杆螺纹连接。

11、与现有技术相比，本实用新型的有益效果是：

12、1.本实用新型通过第一安装板、第二安装板、对接杆、对接筒、固定箱体、防护箱、电机、调节丝杆、推板、限位杆、支撑板、固定孔、矩形定位柱、卡槽和复位弹簧的配合使用，该对接装置在使用过程中，通过矩形定位柱的倾斜端的设计，使得装置在对接过程中，无需进行任何操作，对接杆与对接筒可直接完成对接并自锁，在拆卸装置的时候，通过电机的驱动，实现了矩形定位柱与卡槽自动解除卡接限位，这时对接杆和对接筒直接可轻松拆卸分开，整个拆装过程无需人为手动的去操作具体结构，方便农技设备的快速对接和拆卸，具有极高的实用性。

13、2.本实用新型通过对接引导罩的设置，在农技设备对接的过程中，对接杆只要进入对接引导罩的内部，在对接引导罩的引导下，对接杆可轻松的卡入对接筒的内部，通过对接引导罩使对接筒的右端安装开口增大，降低了装置的对接难度，进一步提高了对农机设备的快速对接效率，使得对接过程更加简便和高效。

1.一种农机设备快速对接装置，其特征在于，其包括：

2.根据权利要求1所述的一种农机设备快速对接装置，其特征在于：所述对接筒(4)的一端固定安装有对接引导罩(6)，所述对接引导罩(6)的内径从右至左逐渐减小，所述对接引导罩(6)与对接筒(4)连接端口内径与对接筒(4)的内径一致。

3.根据权利要求1所述的一种农机设备快速对接装置，其特征在于：两个所述矩形定位柱(14)的相对端均呈倾斜状，且矩形定位柱(14)与卡槽(15)相适配。

4.根据权利要求1所述的一种农机设备快速对接装置，其特征在于：所述支撑板(12)顶部的一侧开设有与限位杆(11)相适配的滑孔，且支撑板(12)通过其顶部一侧开设的滑孔与限位杆(11)滑动连接。

5.根据权利要求1所述的一种农机设备快速对接装置，其特征在于：所述调节机构包括调节丝杆(9)，且调节丝杆(9)转动安装于固定箱体(5)内部一侧的后方，所述固定箱体(5)顶部的一侧固定安装有电机(8)，且电机(8)的驱动端贯穿固定箱体(5)顶部的并延伸至固定箱体(5)的内部与调节丝杆(9)的顶端固定连接，所述调节丝杆(9)外壁的上侧设置有左旋螺纹，所述调节丝杆(9)外壁的下侧设置有右旋螺纹，所述调节丝杆(9)的外壁上套设有对称分布的推板(10)，且推板(10)与固定箱体(5)内壁的前侧和后侧均滑动连接，所述固定箱体(5)顶部的一侧固定安装有防护箱(7)，且电机(8)位于防护箱(7)的内部。

6.根据权利要求5所述的一种农机设备快速对接装置，其特征在于：所述推板(10)顶部的一侧开设有与调节丝杆(9)相适配的螺纹孔，且推板(10)通过其顶部一侧开设的螺纹孔与调节丝杆(9)螺纹连接。
