一种用于水禽饮水的杠杆式饮水器的制作方法

本发明涉及畜禽饮水器，具体涉及一种用于水禽饮水的杠杆式饮水器。

背景技术：

1、水禽主要包括鸭、鹅、鸿雁、灰雁等以水面为生活环境的禽类动物，其在养殖过程中需采用饮水器供水禽饮水。目前，市场上用于水禽养殖的饮水器，多采用直饮式水槽饮水器和乳头饮水器两大类。

2、直饮式水槽饮水器的结构如图1所示，包括浮球式开关以及开有孔或槽的pvc管；当水禽需要饮水时，将头探入水槽中获得水源。该种结构的饮水器的水槽内一直存有水，水槽内容易落入食物残渣和污染物，发酵后会产生有害菌，危害水禽健康，需要人工进行高频次的清洗消毒，劳动强度大，并且很难达到彻底清洁的目的。另外，水禽在饮水时会造成饮水区域的地面形成泥坑或泥地，易造成水禽羽毛污染，影响水禽的外观及销售价格。乳头饮水器又可分为球阀式乳头饮水器和锥阀式乳头饮水器，球阀式乳头饮水器的结构用如图2所示，包括外壳、阀体、后盖、控水杆、顶杆、钢球和0形密封圈。锥阀式乳头饮水器的结构如图3所示，包括外壳、阀体、控水杆和顶杆。当水禽需要饮水时，用喙触碰或顶起顶杆，使饮水器的水流通道打开，水经由水流通道流出，水禽在顶下端获得干净的饮水。乳头饮水器能够有效避免饮水落入食物残渣和污染物，但由于顶杆完全裸露在外，水禽可以从各个方向去碰触顶杆，经常会因过度竞争而导致饮水量减少、饮水效率低；水禽的饮水需求量大，为了保证水禽饮水充足，养殖人员往往会将水压调高，增加单位时间出水量，但很大一部分水会由喙部缝隙洒漏（如图4所示），漏水量甚至可能超过饮水量，造成水资源浪费、舍内湿度大。更关键的是，使用现有常规乳头饮水器时，水禽饮水过程中常存在舒适性欠佳的问题，仅有个别姿态适合水禽进行相对舒适的饮水。

技术实现思路

1、针对背景技术中提到的技术问题，本发明目的在于提供一种用于水禽饮水的杠杆式饮水器。

2、本发明采用了如下技术方案。

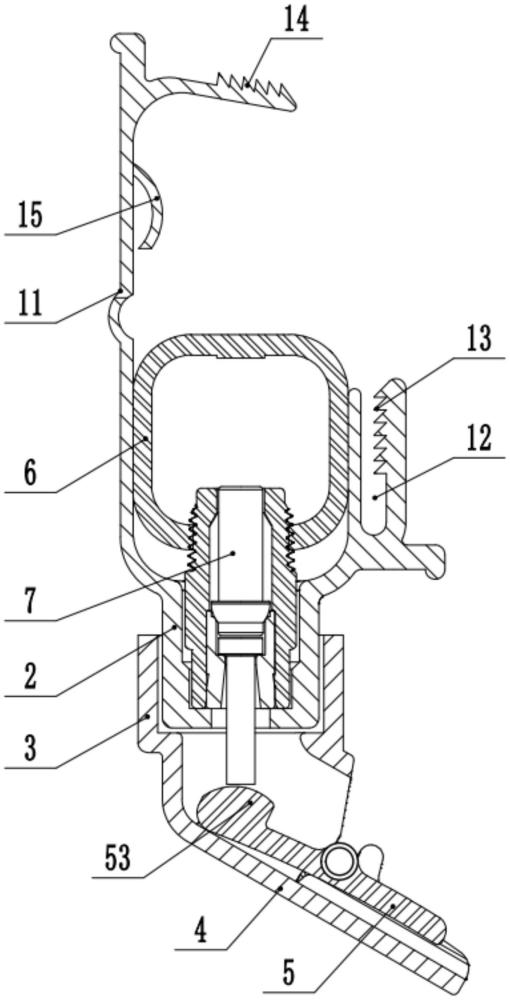

3、一种用于水禽饮水的杠杆式饮水器，包括卡座，卡座包括卡扣和安装筒，卡扣用于将卡座固定在饮水管上，安装筒内设有与安装锥阀式乳头饮水器外形适配的阶梯孔；安装筒外可拆卸安装有连接套，连接套的下端设有倾斜的导流板，导流板上设有杠杆，杠杆的中部设有转动杆，转动杆的两端与导流板可转动连接；杠杆的上端设有凸块，凸块能够与锥阀式乳头饮水器顶杆的下端相抵，杠杆的下端与导流板之间存在间隙。

4、优选地，所述卡扣包括具有一定弹性的卡接板，卡接板的一端设有u形槽，u形槽的内壁上设有若干齿槽，卡接板的另一端设有若干齿状凸起，卡接板通过两端的齿槽和齿状凸起配合连接成环形。

5、优选地，所述卡扣内部设有呈弧形的弹性块，卡扣安装在饮水管上后，弹性块与饮水管的外壁相抵。

6、优选地，所述安装筒的外壁上设有若干限位柱，连接套上设有若干“l”形的限位槽，安装筒和连接套通过限位柱和限位槽配合连接成整体。

7、优选地，所述导流板的截面呈弧形，导流板的两侧设有卡槽，杠杆的中部固定有限位套，转动杆与限位套间隙配合，转动杆的两端分别可转动安装在导流板的卡槽内。

8、优选地，所述杠杆的下端不伸出导流板外（即位于导流板内）。

9、进一步地，所述导流板的径向截面呈弧形，所述导流板的内腔能够容纳水禽的上嘴壳，所述导流板的底壁用于抵靠水禽的下嘴壳，且所述导流板下部用于伸入水禽的嘴壳内，所述杠杆的下部用于抵靠在水禽的上嘴壳端部。本方案的作用包括用来拓展水禽进行相对舒适的饮水姿态。

10、进一步地，所述导流板中心线与水平面的夹角为35-50°。

11、进一步地，所述凸块顶面为圆弧面，且当锥阀式乳头饮水器处于关闭状态时，所述凸块顶点刚好贴靠锥阀式乳头饮水器顶杆下端，所述凸块前部的低点贴靠在导流板内壁，本方案所起到的作用包括有利于水禽更轻松、更顺利的饮水。

12、优选地，所述杠杆呈扁平结构。

13、安装使用时，将锥阀式乳头饮水器安装在饮水管上后，将杠杆式饮水器固定在饮水管上，使锥阀式乳头饮水器位于安装筒内，锥阀式乳头饮水器的顶杆下端伸出安装筒的阶梯孔外，且杠杆上端的凸块与顶杆的下端相抵；水禽饮水时，通过喙部咬压杠杆的下部，杠杆的下端向下转动贴靠于导流板表面，杠杆的上端向上转动，使凸块向上顶起顶杆，以打开锥阀式乳头饮水器的水流通道，饮水管中的水经过锥阀式乳头饮水器流入连接套内，导流板将水引入水禽的喙部；水禽饮水完毕后，喙部松开杠杆的下端，锥阀式乳头饮水器的顶杆在重力作用下复位，即关闭水流通道。

14、有益效果：本发明中的杠杆式饮水器更符合水禽的生物学特征，不仅能够显著减少饮水时从水禽喙部洒漏的水量，而且能够提高水禽饮水时的舒适度，更重要的是拓展了水禽进行舒适性饮水的姿态，有很多种姿态适合水禽进行相对舒适的饮水；本发明能够防止因水禽戏水而造成的洒漏，从而进一步避免水资源浪费，降低舍内环境湿度，提高水禽羽毛的清洁度；使用过程中单次仅供一只水禽饮水，能够避免水禽因过度竞争而导致饮水量减少，提高单只水禽的饮水效率；本发明中的杠杆式饮水器结构简单、实用、制造成本低，方便安装和更换，使用寿命长，尤其是锥阀式乳头饮水器的密封性不易失效。

1.一种用于水禽饮水的杠杆式饮水器，其特征在于：包括卡座，卡座包括卡扣（1）和安装筒（2），卡扣（1）用于将卡座固定在饮水管（6）上，安装筒（2）内设有与安装锥阀式乳头饮水器（7）外形适配的阶梯孔；安装筒（2）外可拆卸安装有连接套（3），连接套（3）的下端设有倾斜的导流板（4），导流板（4）上设有杠杆（5），杠杆（5）的中部设有转动杆（52），转动杆（52）的两端与导流板（4）可转动连接；杠杆（5）的上端设有凸块（53），凸块（53）能够与锥阀式乳头饮水器（7）顶杆的下端相抵，杠杆（5）的下端与导流板（4）之间存在间隙。

2.根据权利要求1所述的杠杆式饮水器，其特征在于：所述卡扣（1）包括具有一定弹性的卡接板（11），卡接板（11）的一端设有u形槽（12），u形槽（12）的内壁上设有若干齿槽（13），卡接板（11）的另一端设有若干齿状凸起（14），卡接板（11）通过两端的齿槽（13）和齿状凸起（14）配合连接成环形。

3.根据权利要求2所述的杠杆式饮水器，其特征在于：所述卡扣（1）内部设有呈弧形的弹性块（15），卡扣（1）安装在饮水管（6）上后，弹性块（15）与饮水管（6）的外壁相抵。

4.根据权利要求1所述的杠杆式饮水器，其特征在于：所述安装筒（2）的外壁上设有若干限位柱（21），连接套（3）上设有若干“l”形的限位槽（31），安装筒（2）和连接套（3）通过限位柱（21）和限位槽（31）配合连接成整体。

5.根据权利要求1所述的杠杆式饮水器，其特征在于：所述导流板（4）的两侧设有卡槽（41），杠杆（5）的中部固定有限位套（51），转动杆（52）与限位套（51）间隙配合，转动杆（52）的两端分别可转动安装在导流板（4）的卡槽（41）内。

6.根据权利要求5所述的杠杆式饮水器，其特征在于：所述杠杆（5）的下端位于导流板（4）内。

7.根据权利要求1-5任一项所述的杠杆式饮水器，其特征在于：所述导流板（4）的径向截面呈弧形，所述导流板（4）的内腔能够容纳水禽的上嘴壳，所述导流板（4）的底壁用于抵靠水禽的下嘴壳，且所述导流板（4）下部用于伸入水禽的嘴壳内，所述杠杆（5）的下部用于抵靠在水禽的上嘴壳端部。

8.根据权利要求7所述的杠杆式饮水器，其特征在于：所述导流板（4）中心线与水平面的夹角为35-50°。

9.根据权利要求7所述的杠杆式饮水器，其特征在于：所述凸块（53）顶面为圆弧面，且当锥阀式乳头饮水器（7）处于关闭状态时，所述凸块（53）顶点刚好贴靠锥阀式乳头饮水器（7）顶杆下端，所述凸块（53）前部的低点贴靠在导流板（4）内壁。

10.根据权利要求8或9所述的杠杆式饮水器，其特征在于：所述杠杆（5）呈扁平结构。
