一种园林幼苗移栽设备的制作方法

本技术涉及幼苗移栽领域，更具体地说，涉及一种园林幼苗移栽设备。

背景技术：

1、在园林的种植过程中，通常需要将园林的幼苗进行初步的培育，在一定的时间之后，再将幼苗从原来的位置移栽到需要的位置进行种植。

2、而授权公告号cn 209435934 u的实用新型公开了园林设备技术领域的一种园林幼苗移栽设备，包括顶板、滚轮、推杆和支撑架，所述顶板内部开有通孔，所述顶板的右侧壁开有u型槽，所述支撑架通过焊接固定于所述顶板的底部，所述滚轮通过旋转轴安装于所述支撑架的底部，所述推杆通过焊接固定于所述支撑架的左侧壁，所述园林幼苗移栽设备还具有载物板、固定装置、支撑柱、第一定位环和第二定位环，所述载物板通过通孔与所述顶板内部滑动连接。该园林幼苗移栽设备的设置，结构设计合理，在顶板的顶部安装有固定装置和载物板。

3、上述公开结构中，通过顶板安装弧形滑板来定位幼苗，使用时容易相互干涉，不方便夹持定位较小的幼苗枝干，稳定性差，而且也不方便升降调节来提升和放下幼苗，影响移栽效率，有待进行改进。

技术实现思路

1、针对现有技术中存在的问题，本实用新型的目的在于提供一种园林幼苗移栽设备，通过安装架设置开口槽和弧形支架，从而通过竖直通槽安装调节块，结合顶紧螺钉连接顶紧块，方便组合安装定位，利于夹持幼苗进行移栽，并且可以上下滑动调节到不同位置进行定位，避免相互干涉，利于升降控制进行操作，稳定高效。

2、为解决上述问题，本实用新型采用如下的技术方案。

3、一种园林幼苗移栽设备，包括安装架，所述安装架的一端固定连接有把手，所述安装架的底部转动安装有滚轮，所述安装架的另一端设有开口槽，所述开口槽的一侧连接有弧形支架，所述弧形支架滑动连接于安装架的上表面，所述弧形支架的表面设有竖直通槽，所述竖直通槽的内部一端滑动安装有调节块，所述调节块的内部螺纹安装有顶紧螺钉，所述顶紧螺钉的一端设有转动块，所述转动块的一端转动安装有顶紧块，所述顶紧块位于弧形支架的内部一侧位置，所述顶紧块位于开口槽的侧面。

4、进一步的，所述调节块的一端表面固定连接有弧形板，所述弧形板顶紧连接于弧形支架的内侧表面。

5、进一步的，所述弧形板的一侧螺纹安装有定位螺钉，所述定位螺钉滑动安装于竖直通槽的内部。

6、进一步的，所述定位螺钉的一端压紧连接于弧形支架的外表面，通过弧形板连接定位螺钉，可以螺纹锁紧固定，避免松动，方便调节使用。

7、进一步的，所述安装架的两侧固定安装有伸缩杆，所述伸缩杆位于弧形支架的两侧位置。

8、进一步的，所述伸缩杆的杆头连接有连接块，所述连接块固定连接于弧形支架的外表面两侧。

9、进一步的，所述伸缩杆位于开口槽的两侧位置，通过伸缩杆安装连接块，可以伸缩推动弧形支架，方便调节控制，利于移栽，稳定高效。

10、相比于现有技术，本实用新型的优点在于：

11、(1)本方案通过安装架设置开口槽和弧形支架，从而通过竖直通槽安装调节块，结合顶紧螺钉连接顶紧块，方便组合安装定位，利于夹持幼苗进行移栽，并且可以上下滑动调节到不同位置进行定位，避免相互干涉，利于升降控制进行操作，稳定高效。

12、(2)通过弧形板连接定位螺钉，可以螺纹锁紧固定，避免松动，方便调节使用。

13、(3)通过伸缩杆安装连接块，可以伸缩推动弧形支架，方便调节控制，利于移栽，稳定高效。

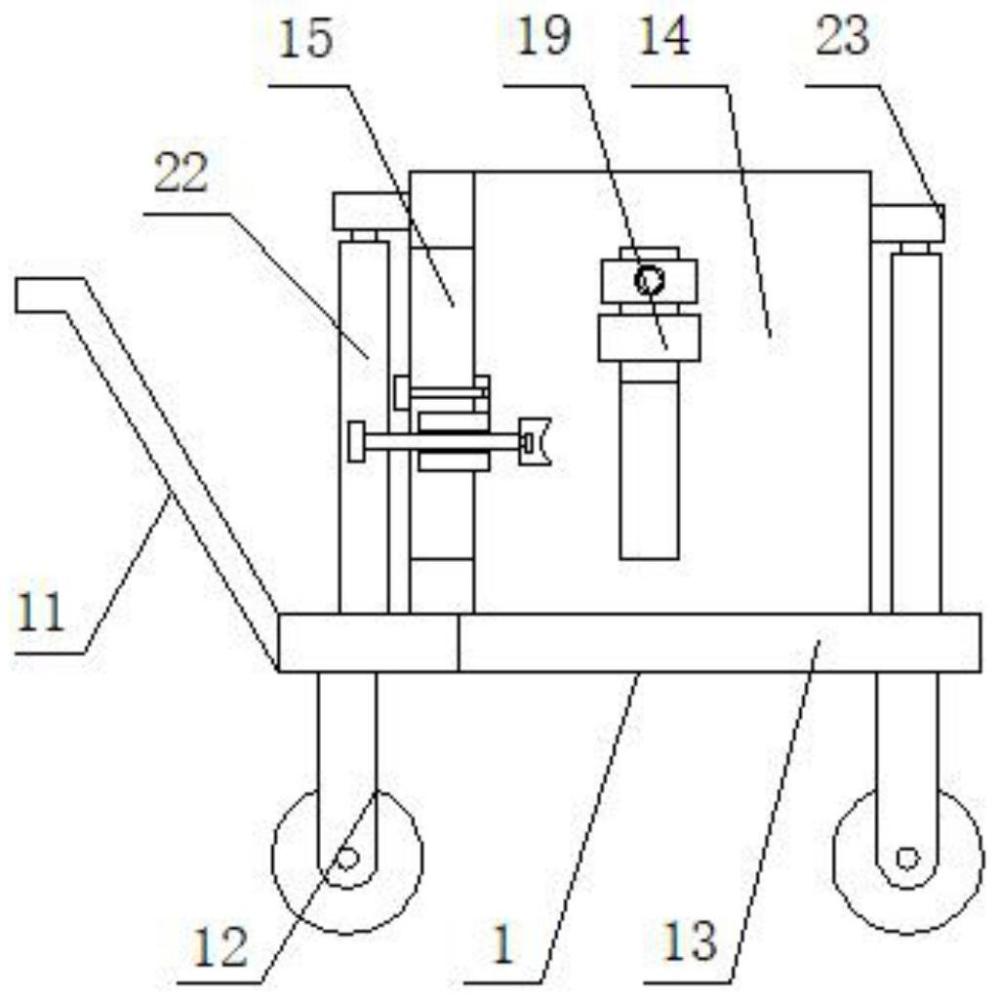

1.一种园林幼苗移栽设备，包括安装架(1)，所述安装架(1)的一端固定连接有把手(11)，所述安装架(1)的底部转动安装有滚轮(12)，其特征在于：所述安装架(1)的另一端设有开口槽(13)，所述开口槽(13)的一侧连接有弧形支架(14)，所述弧形支架(14)滑动连接于安装架(1)的上表面，所述弧形支架(14)的表面设有竖直通槽(15)，所述竖直通槽(15)的内部一端滑动安装有调节块(16)，所述调节块(16)的内部螺纹安装有顶紧螺钉(17)，所述顶紧螺钉(17)的一端设有转动块(18)，所述转动块(18)的一端转动安装有顶紧块(19)，所述顶紧块(19)位于弧形支架(14)的内部一侧位置，所述顶紧块(19)位于开口槽(13)的侧面。

2.根据权利要求1所述的一种园林幼苗移栽设备，其特征在于：所述调节块(16)的一端表面固定连接有弧形板(2)，所述弧形板(2)顶紧连接于弧形支架(14)的内侧表面。

3.根据权利要求2所述的一种园林幼苗移栽设备，其特征在于：所述弧形板(2)的一侧螺纹安装有定位螺钉(21)，所述定位螺钉(21)滑动安装于竖直通槽(15)的内部。

4.根据权利要求3所述的一种园林幼苗移栽设备，其特征在于：所述定位螺钉(21)的一端压紧连接于弧形支架(14)的外表面。

5.根据权利要求1所述的一种园林幼苗移栽设备，其特征在于：所述安装架(1)的两侧固定安装有伸缩杆(22)，所述伸缩杆(22)位于弧形支架(14)的两侧位置。

6.根据权利要求5所述的一种园林幼苗移栽设备，其特征在于：所述伸缩杆(22)的杆头连接有连接块(23)，所述连接块(23)固定连接于弧形支架(14)的外表面两侧。

7.根据权利要求5所述的一种园林幼苗移栽设备，其特征在于：所述伸缩杆(22)位于开口槽(13)的两侧位置。
