一种水产品转运筐的制作方法

本技术涉及水产品转运，特别是一种水产品转运筐。

背景技术：

1、现有水产品(具体为虾类)通常利用海鲜运输车进行运输，通过增氧设备为运输车上桶中的水进行增氧，为了在方便水产品的装卸，通常是将水产品放入到水产筐中，将水产筐沉入到水中从低到高依次摆放并使水产筐位于增氧设备上方，卸放转运的时候只需要将装有水产品的水产筐依次从水中捞出即可完成卸放转运，快捷方便。

2、现有的一部分水产筐通常都是利用注塑方式进行一体成型，但是注塑成型的水产筐在拿取的时候其底部在受到重力情况下会向下凹陷形变，形变量比较小，为了保证水能够快速从筐中漏出，将筐底部的筋条设计的比较细，在长时间使用下很容易使底部破裂，破裂后则无法使用，从而不能重复利用，为此我们提供一种水产品转运筐来解决上述问题。

技术实现思路

1、本实用新型的目的在于克服现有技术的缺点，提供一种水产品转运筐。

2、本实用新型的目的通过以下技术方案来实现：

3、一种水产品转运筐，包括外筐架和内筐架，所述内筐架可拆卸安装在所述外筐架内部，所述外筐架和所述内筐架底部分别设置有内底板和外底板，所述外筐架与所述外底板组成外筐体，所述内筐架和所述内底板组成内筐体，所述内筐体外表面套设有开口可打开或封闭的网袋，所述网袋位于所述内筐体与所述外筐体之间。

4、优选的，所述内底板与所述外底板之间设置有第一卡扣结构，所述内底板与所述外底板二者通过所述第一卡扣结构进行可拆卸安装连接，所述第一卡扣结构包括开设在所述内底板上表面贯穿设置的多个第一卡槽，所述外底板上表面设置有穿过所述网袋中的缝隙与所述第一卡槽扣合连接的第一卡块。

5、优选的，所述外筐架包括外底架，所述外底架上表面设置有多个外立柱，所述外立柱上表面固定设置有外顶架，所述外底板设置在所述外底架的内壁上。

6、优选的，所述内筐架包括内底架，所述内底架上表面设置有多个内立柱，所述内立柱上表面固定设置有内顶架，所述内底板设置在所内底架的内壁上。

7、优选的，所述外底架与所述内底架之间以及所述外顶架与所述内顶架之间均通过第二卡扣结构进行可拆卸安装，所述第二卡扣结构包括贯穿开设在所述内底架和内顶架内壁上的第二卡槽，所述外底架以及所述外顶架内壁上固定设置有穿过所述网袋中的缝隙与所述第二卡槽扣合连接的第二卡块。

8、优选的，所述外立柱顶部之间设置有金属架，所述外顶架顶部设置有对所述金属架压合固定的压合结构，所述压合结构包括开设在所述外立柱上的凹槽，所述凹槽内壁转动安装有旋转柱，所述旋转柱外表面设置有用于压合的压合板，所述压合板上表面螺纹连接有固定螺钉，且所述固定螺钉穿过所述压合板至所述外立柱中。

9、优选的，所述外筐架与内筐架为圆形或矩形。

10、优选的，所述内底板和外底板形状相同，所述内底板和所述外底板为十字形或井字形或口字形。

11、优选的，所述外筐架与所述外底板一体成型，所述内筐架与所述内底板一体成型。

12、本实用新型具有以下优点：

13、1、本实用新型通过将网袋设置在外筐体和内筐体之间，当网袋发生破裂时则可通过外筐体和内筐体之间拆卸，对网袋进行更换，从而能够使外筐体和内筐体进行重复利用，并且能够针对不同大小的水产品进行更换网眼不同的网袋，并且与一体注塑成型的水产筐相比网袋底部能够进行较大变形，韧性更强，从而在盛装水产品时可以做到一定的缓冲，防止重量过大而使底部破裂；再者，由于网袋的编织线较细，来自制氧设备的氧气更容易进入到水产筐内部，降低水产品因为缺氧而死亡的风险。

14、2、本实用新型通过将第一卡块穿过网袋的缝隙卡入到第一卡槽中，从而使内底板与外底板二者进行固定并对位于二者之间的网袋进行夹紧固定，防止网袋发生位置移动。

15、3、本实用新型通过固定螺钉将压合板与外立柱进行固定，从而实现对金属架进行压合，使金属架与整个筐体进行固定，在通过金属架对整个筐体抬升的时候金属架不与筐体分离。

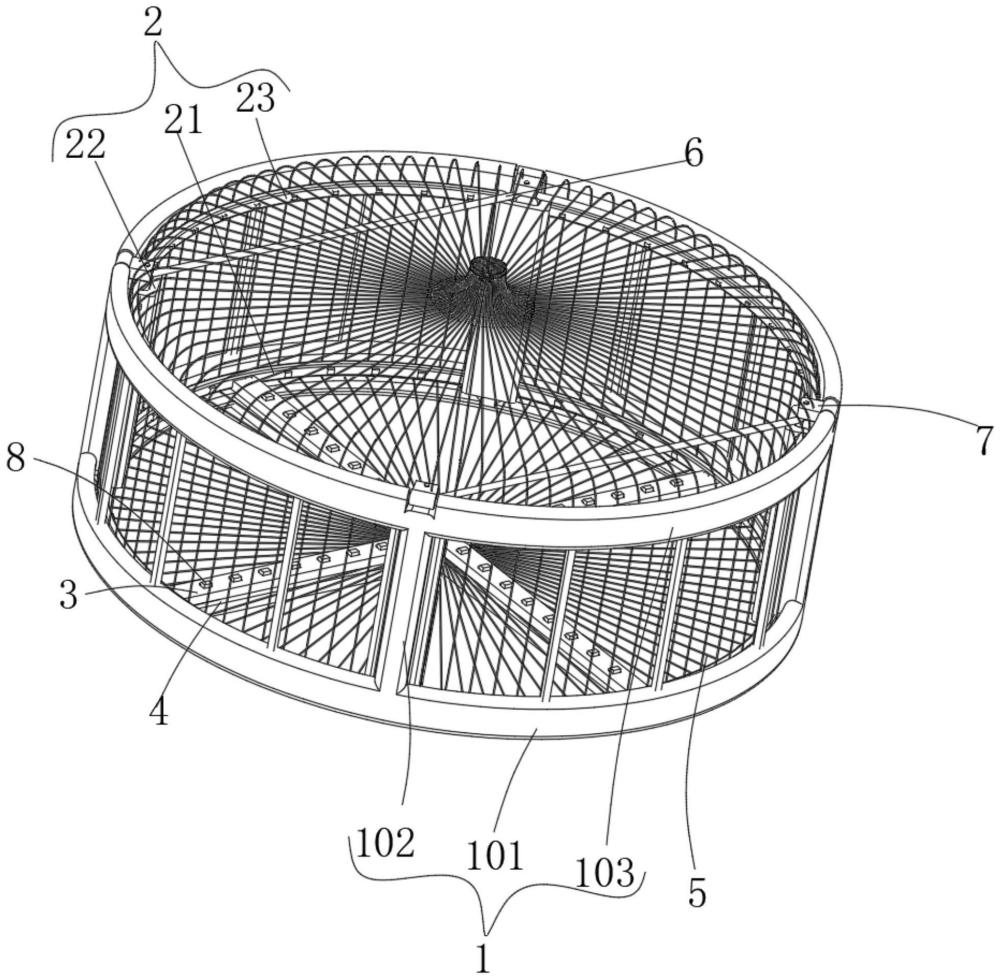

1.一种水产品转运筐，其特征在于：包括外筐架(1)和内筐架(2)，所述内筐架(2)可拆卸安装在所述外筐架(1)内部，所述外筐架(1)和所述内筐架(2)底部分别设置有内底板(3)和外底板(4)，所述外筐架(1)与所述外底板(4)组成外筐体，所述内筐架(2)和所述内底板(3)组成内筐体，所述内筐体外表面套设有开口可打开或封闭的网袋(5)，所述网袋(5)位于所述内筐体与所述外筐体之间。

2.根据权利要求1所述的一种水产品转运筐，其特征在于：所述内底板(3)与所述外底板(4)之间设置有第一卡扣结构(8)，所述内底板(3)与所述外底板(4)二者通过所述第一卡扣结构(8)进行可拆卸安装连接，所述第一卡扣结构(8)包括开设在所述内底板(3)上表面贯穿设置的多个第一卡槽(81)，所述外底板(4)上表面设置有穿过所述网袋(5)中的缝隙与所述第一卡槽(81)扣合连接的第一卡块(82)。

3.根据权利要求1所述的一种水产品转运筐，其特征在于：所述外筐架(1)包括外底架(101)，所述外底架(101)上表面设置有多个外立柱(102)，所述外立柱(102)上表面固定设置有外顶架(103)，所述外底板(4)设置在所述外底架(101)的内壁上。

4.根据权利要求3所述的一种水产品转运筐，其特征在于：所述内筐架(2)包括内底架(21)，所述内底架(21)上表面设置有多个内立柱(22)，所述内立柱(22)上表面固定设置有内顶架(23)，所述内底板(3)设置在所内底架(21)的内壁上。

5.根据权利要求4所述的一种水产品转运筐，其特征在于：所述外底架(101)与所述内底架(21)之间以及所述外顶架(103)与所述内顶架(23)之间均通过第二卡扣结构(9)进行可拆卸安装，所述第二卡扣结构(9)包括贯穿开设在所述内底架(21)和内顶架(23)内壁上的第二卡槽(91)，所述外底架(101)以及所述外顶架(103)内壁上固定设置有穿过所述网袋(5)中的缝隙与所述第二卡槽(91)扣合连接的第二卡块(92)。

6.根据权利要求3所述的一种水产品转运筐，其特征在于：所述外立柱(102)顶部之间设置有金属架(6)，所述外顶架(103)顶部设置有对所述金属架(6)压合固定的压合结构(7)，所述压合结构(7)包括开设在所述外立柱(102)上的凹槽(71)，所述凹槽(71)内壁转动安装有旋转柱(72)，所述旋转柱(72)外表面设置有用于压合的压合板(73)，所述压合板(73)上表面螺纹连接有固定螺钉(74)，且所述固定螺钉(74)穿过所述压合板(73)至所述外立柱(102)中。

7.根据权利要求1所述的一种水产品转运筐，其特征在于：所述外筐架(1)与内筐架(2)为圆形或矩形。

8.根据权利要求1所述的一种水产品转运筐，其特征在于：所述内底板(3)和外底板(4)形状相同，所述内底板(3)和所述外底板(4)为十字形或井字形或口字形。

9.根据权利要求1所述的一种水产品转运筐，其特征在于：所述外筐架(1)与所述外底板(4)一体成型，所述内筐架(2)与所述内底板(3)一体成型。
