一种病虫害生态防治用微生物菌剂埋施装置的制作方法

本技术涉及种植设备，具体涉及一种病虫害生态防治用微生物菌剂埋施装置。

背景技术：

1、现在针对果树的管理一般采用生态防治，现在的果树的生态防治主要为将微生物菌剂埋在土壤内，通过微生物改良土壤实现生物防治，现在的微生物菌剂埋肥主要与有机肥混合后进行埋肥；现在的埋肥设备主要是在地面上挖沟，然后在沟内施肥，然后通过土壤将沟体掩埋起来，这样实现埋肥；上述埋肥的方式存在较大的缺陷，即为果园的果树之间的间隔比较大，上述埋肥方式埋肥量比较大，同时大部分肥料远离果树，这样果树的根系难以吸收到有机肥。

技术实现思路

1、针对上述现有技术的不足，本实用新型提出了一种病虫害生态防治用微生物菌剂埋施装置，便于实现自动化施肥，同时根据果树的位置实现定点施肥，这样减少施肥量，这样避免肥料浪费。

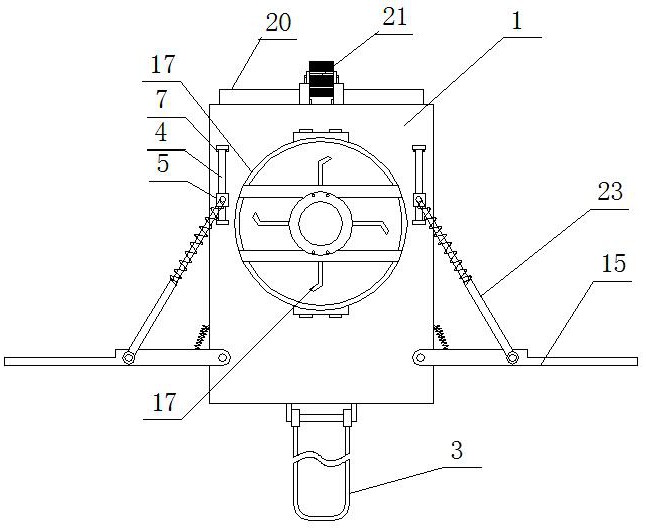

2、为实现上述目的，本实用新型的方案：一种病虫害生态防治用微生物菌剂埋施装置，包括移动架、开槽机构、定点施肥机构与覆土机构，移动架为矩形框架，在矩形框架的底部设置有滚轮，矩形框架的前端设置有连接架，连接架的另外一端与拖拉机进行连接；在移动架前端的下方设置有开槽机构，开槽机构与移动架上设置有升降组件，开槽机构即为双面开沟犁，在开槽机构后方的移动架上设置有定点施肥机构，在移动架的上方设置有放置斗，放置斗与定点施肥机构进行连接；定点施肥机构包括旋转轮、储料槽与旋转组件，旋转轮通过轴承安装在移动架的下方，在旋转轮的外壁上设置有多个储料槽且储料槽呈环形阵列分布，在旋转轮外侧设置有环形的封板，在封板的顶部与底部设置有缺口，在旋转轮的一侧设置有旋转组件，通过旋转组件驱动旋转轮进行旋转，在移动架的两侧铰接有摆动杆，摆动杆与旋转组件进行连接，当摆动杆摆动的时候，旋转组件驱动旋转轮进行旋转；在移动架的尾部下方设置有覆土机构，通过覆土机构进行覆土。

3、优选地，摆动杆铰接在移动架的两侧，在移动架的两侧设置有滑轨，在滑轨上设置有在滑轨上进行移动的滑动块，滑动块与摆动杆之间铰接有拉杆，拉杆为弹性伸缩杆，在滑轨的一端设置有按压开关，当摆动杆摆动的时候，滑动块按压在按压开关上，按压开关与旋转组件进行连接，旋转组件即为步进电机，旋转组件的输出轴与旋转轮的中心连接。

4、优选地，覆土机构包括双向绞龙、弧形板与按压轮，其中在移动架的底部通过轴承安装有双向绞龙，在双向绞龙中间开有缺口且缺口位于槽体的正上方，在双向绞龙的后侧设置有与双向绞龙贴合的弧形板，弧形板分成两段且每段弧形板与每段绞龙位置相对应，在两段弧形板之间设置有按压轮，按压轮与槽体等宽，按压轮的两端设置有下压杆，下压杆的顶部铰接在移动架的上方，在移动架与下压杆之间铰接有弹性伸缩杆。

5、优选地，放置斗为圆锥形斗体，在放置斗内设置有通过电机驱动的搅拌组件，放置斗的底部与封板对接，放置斗内的物料输送到旋转轮的储料槽内。

6、与现有技术相比，本实用新型的优点在于：便于实现自动化施肥，同时根据果树的位置实现定点施肥，这样减少施肥量，这样避免肥料浪费。

1.一种病虫害生态防治用微生物菌剂埋施装置，包括移动架、开槽机构、定点施肥机构与覆土机构，移动架为矩形框架，在矩形框架的底部设置有滚轮，矩形框架的前端设置有连接架，连接架的另外一端与拖拉机进行连接；在移动架前端的下方设置有开槽机构，开槽机构与移动架上设置有升降组件，开槽机构即为双面开沟犁，在开槽机构后方的移动架上设置有定点施肥机构，在移动架的上方设置有放置斗，放置斗与定点施肥机构进行连接；其特征在于，定点施肥机构包括旋转轮、储料槽与旋转组件，旋转轮通过轴承安装在移动架的下方，在旋转轮的外壁上设置有多个储料槽且储料槽呈环形阵列分布，在旋转轮外侧设置有环形的封板，在封板的顶部与底部设置有缺口，在旋转轮的一侧设置有旋转组件，通过旋转组件驱动旋转轮进行旋转，在移动架的两侧铰接有摆动杆，摆动杆与旋转组件进行连接，当摆动杆摆动的时候，旋转组件驱动旋转轮进行旋转；在移动架的尾部下方设置有覆土机构，通过覆土机构进行覆土。

2.根据权利要求1所述的一种病虫害生态防治用微生物菌剂埋施装置，其特征在于，摆动杆铰接在移动架的两侧，在移动架的两侧设置有滑轨，在滑轨上设置有在滑轨上进行移动的滑动块，滑动块与摆动杆之间铰接有拉杆，拉杆为弹性伸缩杆，在滑轨的一端设置有按压开关，当摆动杆摆动的时候，滑动块按压在按压开关上，按压开关与旋转组件进行连接，旋转组件即为步进电机，旋转组件的输出轴与旋转轮的中心连接。

3.根据权利要求2所述的一种病虫害生态防治用微生物菌剂埋施装置，其特征在于，覆土机构包括双向绞龙、弧形板与按压轮，其中在移动架的底部通过轴承安装有双向绞龙，在双向绞龙中间开有缺口且缺口位于槽体的正上方，在双向绞龙的后侧设置有与双向绞龙贴合的弧形板，弧形板分成两段且每段弧形板与每段绞龙位置相对应，在两段弧形板之间设置有按压轮，按压轮与槽体等宽，按压轮的两端设置有下压杆，下压杆的顶部铰接在移动架的上方，在移动架与下压杆之间铰接有弹性伸缩杆。

4.根据权利要求3所述的一种病虫害生态防治用微生物菌剂埋施装置，其特征在于，放置斗为圆锥形斗体，在放置斗内设置有通过电机驱动的搅拌组件，放置斗的底部与封板对接，放置斗内的物料输送到旋转轮的储料槽内。
