一种术后预防下肢深静脉血栓的活动装置

本申请涉及医疗设备，具体涉及一种术后预防下肢深静脉血栓的活动装置。

背景技术：

1、下肢深静脉血栓形成的要素包括静脉血流滞缓、静脉壁损伤和血液高凝状态三种，如果不进行及时诊断和处理，非常容易演变为血栓形成后遗症，而治疗方法之一就是卧床休息和抬高患肢。因此，需要能够令下肢活动的装置来辅助治疗。

2、然而，现有技术中，活动装置的功能简单，只能用于搁置下肢，不能上下移动来增加下肢的活动量，此外，不具有按摩效果，因此，难以满足患者的康复需求。

3、因此,需要技术人员设计一种新的装置。

技术实现思路

1、有鉴于此，本申请提供一种术后预防下肢深静脉血栓的活动装置，以解决上述技术问题。

2、为实现上述目的，本发明提供如下技术方案：

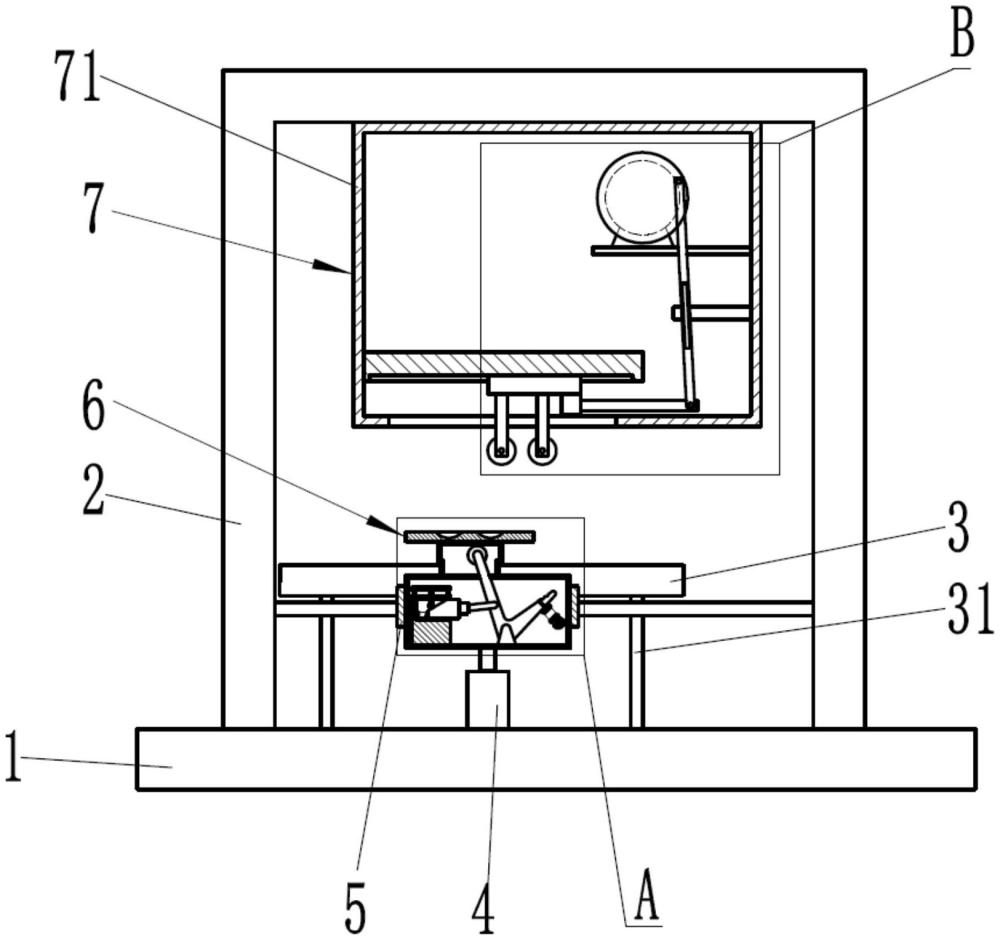

3、一种术后预防下肢深静脉血栓的活动装置，包括:

4、底板，所述底板上具有一连接架；

5、安装在所述底板上的驱动装置；

6、连接在所述驱动装置上的支撑机构，所述支撑机构与所述连接架滑动配合；

7、安装在所述连接架上的按摩机构；

8、其中，所述支撑机构包括放置板、第一支撑组件和第二支撑组件，所述放置板挤压所述第一支撑组件使得所述第一支撑组件与所述第二支撑组件产生弹性作用；

9、所述按摩机构包括能够水平往复移动的若干个按摩轮，所述按摩轮能够对放置在所述放置板上的下肢进行滚动按摩。

10、进一步地，所述支撑机构还包括连接在所述驱动装置上端的箱体，所述箱体与所述连接架的一对滑轨滑动配合。

11、更进一步地，所述第一支撑组件包括：

12、枢接在所述箱体内的摆臂；

13、连接在所述摆臂一端的第一滚轮，所述第一滚轮与所述放置板的底部相抵持；

14、连接在所述摆臂的另一端与所述箱体之间的第一拉簧。

15、更进一步地，所述放置板的下端连接有能够与所述箱体的上端滑动配合的压套。

16、更进一步地，所述第二支撑组件包括：

17、设置在所述箱体内的连接座；

18、与所述连接座滑动配合的驱动块；

19、铰接在所述驱动块与所述摆臂之间的铰接杆；

20、通过第二滚轮抵持在所述驱动块上的连接板；

21、连接在所述连接板与所述连接座之间的若干个第二拉簧。

22、更进一步地，所述连接板的下端还连接有能够与所述连接座滑动配合的导杆，所述第二滚轮连接在所述导杆的下端。

23、更进一步地，所述连接座与所述驱动块之间连接有压缩弹簧，所述驱动块的底部安装有若干个能够在所述连接座内滚动的滑轮。

24、进一步地，所述按摩机构还包括：

25、连接在所述连接架上的保护壳；

26、转动设置在所述保护壳内的转盘；

27、安装在所述保护壳内的轨道；

28、滑动设置在所述轨道上的滑块，所述按摩轮设置在所述滑块的下端；

29、铰接在所述转盘与所述滑块之间的摆杆组件。

30、更进一步地，所述摆杆组件包括：

31、一端与所述转盘铰接的第一连杆；

32、安装在所述保护壳内的安装板，所述第一连杆与所述安装板滑动配合；

33、铰接在所述第一连杆的另一端与所述滑块之间的第二连杆。

34、进一步地，所述支撑机构设置在床板的一端，以便于将下肢放置在所述放置板上。

35、从上述的技术方案可以看出，本发明的优点是：

36、1.本申请中设有支撑机构，支撑机构通过油缸去驱动，不仅能够调整放置板的高度，且能够上下往复移动，从而对下肢进行被动式活动，使得辅助效果更好。

37、2.本申请中，支撑机构还具有缓冲效果，从而使得患者使用更加舒适。

38、3.本申请中还设有按摩机构，能够对下肢进行按摩，从而增加下肢血液的流动，有助于下肢的康复。

1.一种术后预防下肢深静脉血栓的活动装置，其特征在于，包括:

2.根据权利要求1所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述支撑机构(6)还包括连接在所述驱动装置上端的箱体(61)，所述箱体(61)与所述连接架(2)的一对滑轨(5)滑动配合。

3.根据权利要求2所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述第一支撑组件包括：

4.根据权利要求3所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述放置板(69)的下端连接有能够与所述箱体(61)的上端滑动配合的压套(68)。

5.根据权利要求3所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述第二支撑组件包括：

6.根据权利要求5所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述连接板(674)的下端还连接有能够与所述连接座(65)滑动配合的导杆(67)，所述第二滚轮(671)连接在所述导杆(67)的下端。

7.根据权利要求5所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述连接座(65)与所述驱动块(662)之间连接有压缩弹簧(663)，所述驱动块(662)的底部安装有若干个能够在所述连接座(65)内滚动的滑轮(6621)。

8.根据权利要求1所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述按摩机构(7)还包括：

9.根据权利要求8所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述摆杆组件包括：

10.根据权利要求1所述的术后预防下肢深静脉血栓的活动装置，其特征在于，所述支撑机构(6)设置在床板(3)的一端，以便于将下肢放置在所述放置板(69)上。
