手部按摩器及手部按摩方法与流程

本发明涉及手部按摩，尤其涉及一种手部按摩器及手部按摩方法。

背景技术：

1、手部按摩器用于对手部进行按摩，能够促进手部血液流通，以缓解手部疲劳。

2、现有技术中，手部按摩器通常包括按摩器主体及设置在按摩器主体上的气囊，按摩器主体具有用于容置手部的按摩空间，按摩空间中活动设置有按摩件，按摩件与气囊连接，气囊能够间歇性地充气和放气，进而带动按摩件靠近或远离按摩空间内的手部移动，从而实现对手部的按摩。

3、但是，现有技术中的手部按摩器仅能够在手部的厚度方向对手部进行按摩，功能较单一，按摩效果有待提高。

技术实现思路

1、本发明的目的在于提供一种手部按摩器及手部按摩方法，以解决现有技术中手部按摩器功能单一、按摩效果不佳的问题。

2、如上构思，本发明所采用的技术方案是：

3、手部按摩器，包括：

4、按摩器主体，所述按摩器主体设有用于容置手部的按摩空间；

5、按摩件，活动设于所述按摩器主体内部；

6、振动组件，连接于所述按摩件，并用于驱动所述按摩件振动，以对手部进行按摩；

7、线性驱动机构，连接于所述振动组件和/或所述按摩件，并用于驱动所述按摩件在第一方向上往复运动，以摩擦所述手部；

8、所述第一方向与所述按摩件的振动方向相交。

9、可选地，所述线性驱动机构包括：

10、驱动件，所述驱动件设置于所述按摩器主体内；

11、传动组件，传动连接于所述驱动件；

12、支撑件，与所述传动组件传动连接，且所述传动组件能带动所述支撑件在所述第一方向上往复运动，所述振动组件和/或所述按摩件连接于所述支撑件。

13、可选地，所述传动组件包括：

14、主动锥齿轮，连接于所述驱动件的输出端；

15、从动锥齿轮，与所述主动锥齿轮啮合；

16、螺杆，与所述从动锥齿轮同轴连接并沿所述第一方向延伸，所述支撑件设有螺纹孔，所述螺杆穿过所述螺纹孔并与所述螺纹孔螺接。

17、可选地，所述按摩器主体设有连通所述按摩空间的伸入口，所述手部由所述伸入口进入所述按摩空间，所述手部位于所述按摩空间时，所述手部的手心朝向所述按摩器主体的底部；

18、所述螺杆倾斜设置，且所述螺杆背离所述伸入口的一端与所述按摩器主体的底部之间的最小距离为第一距离，所述螺杆靠近所述伸入口的一端与所述按摩器主体的底部之间的最小距离为第二距离，所述第一距离小于所述第二距离。

19、可选地，所述手部按摩器还包括气囊组件，所述气囊组件设置于所述按摩器主体内并与所述按摩件相对设置，所述气囊组件和所述按摩件两者中，其中一者用于对所述手部的手心按摩，另一者用于对所述手部的手背按摩。

20、可选地，所述气囊组件包括动力结构及仿形气囊，所述动力结构连接于所述仿形气囊，并用于对所述仿形气囊充放气；

21、所述仿形气囊的形状与所述手部的形状相匹配，且所述仿形气囊包括第一气囊及位于所述第一气囊同侧且依次排布的多个第二气囊，所述第一气囊与所述手部的手掌对应，所述第二气囊与所述手部的手指对应，且所述第一气囊与多个所述第二气囊连通。

22、可选地，所述气囊组件还包括第一按摩衬垫，所述第一按摩衬垫设置在所述仿形气囊朝向所述按摩空间的一侧，并覆盖所述仿形气囊设置，所述第一按摩衬垫与所述第一气囊及所述第二气囊相对的区域均设有多个按摩凸部。

23、可选地，所述手部按摩器还包括加热组件，所述加热组件设置于所述按摩器主体内，并用于向所述按摩空间释放热量。

24、可选地，所述按摩器主体包括外壳及连接于所述外壳内的内壳体，所述内壳体与所述外壳围设形成所述按摩空间；所述振动组件及所述线性驱动机构均设于所述内壳体，且所述内壳体设有开口，所述按摩件通过穿过所述开口的传动件连接于所述振动组件；

25、所述加热组件设于所述内壳体背向所述按摩空间的一侧，且所述内壳体设有导热孔，所述内壳体背向所述按摩空间一侧的热量通过所述导热孔传递至所述按摩空间。

26、手部按摩方法，应用于如上所述的手部按摩器，包括摩擦工作步骤和摩擦结合振动工作步骤；

27、所述摩擦工作步骤，包括：

28、所述线性驱动机构启动，并驱动所述按摩件在第一方向上往复运动，以摩擦所述手部；

29、所述摩擦结合振动工作步骤，包括：

30、所述振动组件和所述线性驱动机构同时启动，驱动按摩件振动的同时所述线性驱动机构驱动按摩件沿第一方向移动；或者，

31、所述摩擦结合振动工作步骤，包括：

32、所述振动组件和所述线性驱动机构同时启动，所述线性驱动机构驱动所述按摩件在第一方向上逐步移动，且所述按摩件每移动一个步长后停顿预设时长。

33、本发明的有益效果：

34、本发明提供的手部按摩器，按摩器主体具有用于容置手部的按摩空间，按摩件活动设置在按摩器主体内，并与振动组件连接，振动组件能够驱动按摩件振动，以能够对手部进行振动按摩，线性驱动机构能够驱动按摩件在与按摩件的振动方向相交的第一方向上往复运动，以能够实现对手部的摩擦按摩功能，使得手部按摩器不仅具有模拟振动按摩的功能，还具有模拟摩擦手部按摩的功能，可以具有多种应用模式，按摩功能较丰富，具有较高的按摩效果。

1.手部按摩器，其特征在于，包括：

2.根据权利要求1所述的手部按摩器，其特征在于，所述线性驱动机构(400)包括：

3.根据权利要求2所述的手部按摩器，其特征在于，所述传动组件(420)包括：

4.根据权利要求3所述的手部按摩器，其特征在于，所述按摩器主体(100)设有连通所述按摩空间(110)的伸入口(120)，所述手部由所述伸入口(120)进入所述按摩空间(110)，所述手部位于所述按摩空间(110)时，所述手部的手心朝向所述按摩器主体(100)的底部；

5.根据权利要求1所述的手部按摩器，其特征在于，所述手部按摩器还包括气囊组件(500)，所述气囊组件(500)设置于所述按摩器主体(100)内并与所述按摩件(200)相对设置，所述气囊组件(500)和所述按摩件(200)两者中，其中一者用于对所述手部的手心按摩，另一者用于对所述手部的手背按摩。

6.根据权利要求5所述的手部按摩器，其特征在于，所述气囊组件(500)包括动力结构(510)及仿形气囊(520)，所述动力结构(510)连接于所述仿形气囊(520)，并用于对所述仿形气囊(520)充放气；

7.根据权利要求6所述的手部按摩器，其特征在于，所述气囊组件(500)还包括第一按摩衬垫(600)，所述第一按摩衬垫(600)设置在所述仿形气囊(520)朝向所述按摩空间(110)的一侧，并覆盖所述仿形气囊(520)设置，所述第一按摩衬垫(600)与所述第一气囊(521)及所述第二气囊(522)相对的区域均设有多个按摩凸部(610)。

8.根据权利要求1所述的手部按摩器，其特征在于，所述手部按摩器还包括加热组件(700)，所述加热组件(700)设置于所述按摩器主体(100)内，并用于向所述按摩空间(110)释放热量。

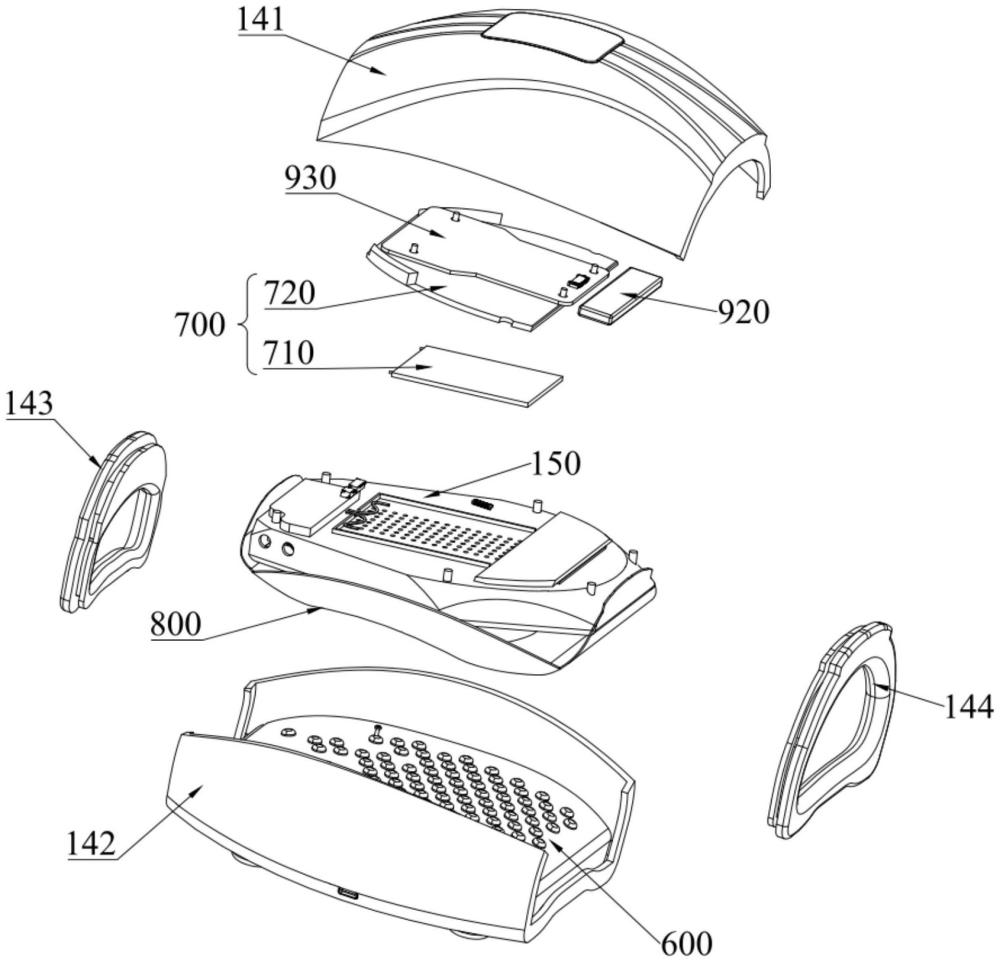

9.根据权利要求8所述的手部按摩器，其特征在于，所述按摩器主体(100)包括外壳(140)及连接于所述外壳(140)内的内壳体(150)，所述内壳体(150)与所述外壳(140)围设形成所述按摩空间(110)；所述振动组件(300)及所述线性驱动机构(400)均设于所述内壳体(150)，且所述内壳体(150)设有开口(151)，所述按摩件(200)通过穿过所述开口(151)的传动件(210)连接于所述振动组件(300)；

10.手部按摩方法，应用于如权利要求1-9任一项所述的手部按摩器，其特征在于，包括摩擦工作步骤和摩擦结合振动工作步骤；
