可弯曲光学套管针组件的制作方法

本公开整体涉及光学套管针。更具体地，本公开涉及可弯曲的光学套管针。

背景技术：

技术实现思路

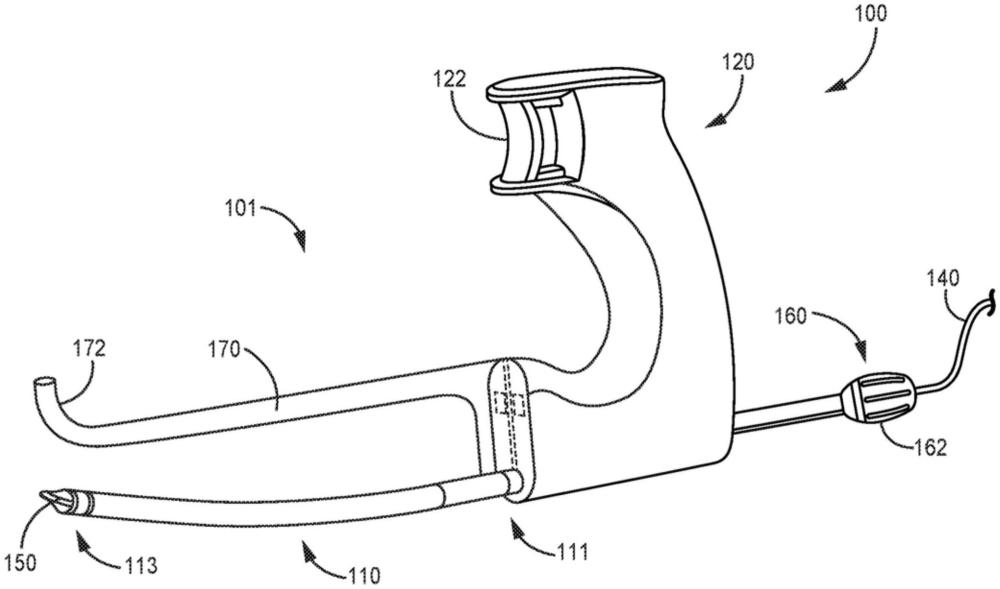

1、本文所公开的技术整体涉及一种组件，该组件具有手柄和联接到该手柄的隧穿轴。该隧穿轴从手柄延伸到远侧端部，其中该隧穿轴的至少一部分在该手柄与该远侧端部之间以弯曲取向延伸。光学窗口被设置在遂穿轴的远侧端部处。插入路径延伸穿过手柄和隧穿轴至光学窗口。收缩机构联接到手柄并且限定插入路径的一部分。收缩机构被配置为选择性地收缩插入路径。内窥镜被配置为沿插入路径插入手柄中至光学窗口。

2、在一些此类实施方案中，收缩机构具有内隔膜，该内隔膜限定插入路径的该部分。另外地或替代地，收缩机构具有能够手动接合的旋钮。另外地或替代地，收缩机构被配置用于内窥镜的选择性脱离接合和重新接合。另外地或替代地，组件具有设置在插入路径中的光学材料，其中该光学材料与光学窗口接触。另外地或替代地，组件在光学窗口上具有取向指示器。另外地或替代地，收缩机构具有压力限制器，该压力限制器被配置为限制插入路径的收缩。另外地或替代地，收缩机构的收缩幅度能够由使用者调节。另外地或替代地，隧穿轴是能够弯曲的。

3、当前技术的一些实施方案涉及一种方法。通过套管针组件的插入路径将内窥镜从近侧端部插入到设置在套管针组件的远侧端部上的光学窗口。接合收缩机构，该收缩机构朝向套管针组件的近侧端部定位以相对于插入路径固定内窥镜。弯曲套管针组件的隧穿轴。脱离接合收缩机构。在插入路径内重新定位内窥镜。重新接合收缩机构以相对于插入路径固定内窥镜。

4、在一些此类实施方案中，通过枢转杠杆来接合收缩机构。另外地或替代地，通过转动旋钮来接合收缩机构。另外地或替代地，光学材料被设置在插入路径内。另外地或替代地，插入内窥镜包括使内窥镜平移穿过设置在插入路径中的光学材料。另外地或替代地，收缩机构被配置为限制内窥镜上的压力。另外地或替代地，光学窗口具有取向指示器。另外地或替代地，调节收缩的幅度。另外地或替代地，调节收缩的幅度包括调节内隔膜。另外地或替代地，通过患者的切口插入远侧端部。另外地或替代地，展开与远侧端部联接的切割刀片。

5、以上概述不旨在描述每个实施方案或每种具体实施。相反，根据附图，通过参考以下示例性实施方案的详细描述和权利要求，对例示性实施方案的更全面的理解将变得明显和被认识。

1.一种组件，所述组件包括：

2.根据权利要求1所述的组件，其中所述收缩机构包括内隔膜，所述内隔膜限定所述插入路径的所述部分。

3.根据权利要求1或2中任一项所述的组件，其中所述收缩机构包括能够手动接合的旋钮。

4.根据权利要求1至3中任一项所述的组件，其中所述收缩机构被配置用于所述内窥镜的选择性脱离接合和重新接合。

5.根据权利要求1至4中任一项所述的组件，所述组件还包括设置在所述插入路径中的光学材料，其中所述光学材料与所述光学窗口接触。

6.根据权利要求1至5中任一项所述的组件，所述组件还包括在所述光学窗口上的取向指示器。

7.根据权利要求1至6中任一项所述的组件，其中所述收缩机构具有压力限制器，所述压力限制器被配置为限制所述插入路径的收缩。

8.根据权利要求1至7中任一项所述的组件，其中所述收缩机构的收缩幅度能够由使用者调节。

9.根据权利要求1至8中任一项所述的组件，其中所述遂穿轴是能够弯曲的。
