一种乳腺钼靶检测体位架的制作方法

本技术涉及检测体位架，特别涉及一种乳腺钼靶检测体位架。

背景技术：

1、乳腺钼靶，全称乳腺钼靶x线摄影检查，又称钼钯检查，是诊断乳腺疾病的首选和最简便、最可靠的无创性检测手段，痛苦相对较小，简便易行，且分辨率高，重复性好，留取的图像可供前后对比，不受年龄、体形的限制，已作为常规的检查，目前在进行乳腺钼靶时，需要夹持患者的乳腺组织，会有一定的疼痛，需要检测体位架固定患者的位置，但是一般的检测体位架无法根据患者的身高和体型进行调整和为患者提供需要的支撑和舒适，而且夹持装置不能及时的清洁消毒，中国专利公开了一种“一种新型乳腺钼靶检查体位架”，其申请号为“cn202122100355.6”，其plc控制器、照射块和红外距离传感器的设置，便于控制液压缸的移动量，第二电动推杆和调节板的设置，便于将患者的胸部移动至钼靶检测仪正下方，从而使该体位架不需要医师在旁辅助，即可进行胸部的夹持，避免患者害羞不适，但是其无法解决一般检测体位架的夹持装置不能及时的清洁消毒的问题。

技术实现思路

1、本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种乳腺钼靶检测体位架，通过可升降的站台，从而根据患者的身高和体型进行调整，达到最佳的姿势和位置，从而获得更准确的影像，使用可依靠的靠板，为患者提供需要的支撑和舒适，有助于减轻患者在检查过程中的不适感，同时确保他们能够保持稳定的姿势；通过滚筒为夹持装置清洁和消毒，有效地防止交叉感染的发生，保持医疗设备的卫生和保护病人的安全。

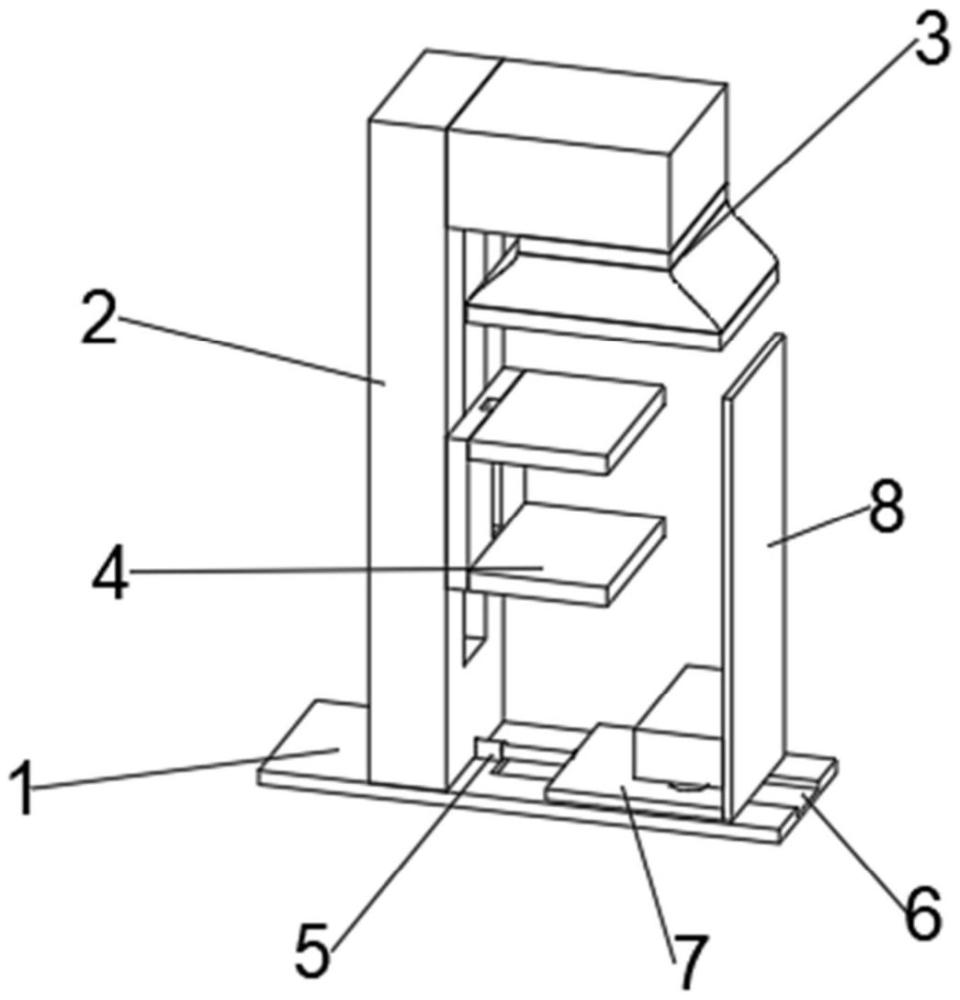

2、本实用新型还提供具有上述一种乳腺钼靶检测体位架，包括：底座，所述底座的上表面固定连接有固定块，所述固定块的外表面固定连接有检测仪，所述固定块的外表面设置有夹持装置，固定块的外表面固定连接有液压杆一，所述液压杆一的输出端固定连接有滑动板，所述滑动板的上表面固定连接有靠板，所述滑动板的上表面固定连接有液压杆二，所述液压杆二的输出端固定连接有站台；所述站台的内壁固定连接有液压杆三，所述液压杆三的输出端固定连接有电机，所述电机的输出端通过轴连接有滚筒，所述电机的外表面固定连接有固定架，所述固定架的上表面固定连接有酒精箱，所述酒精箱的外表面通过管道固定连接有喷头。

3、根据本实用新型所述的一种乳腺钼靶检测体位架，所述底座的上表面设置有滑槽，所述滑槽的内壁滑动连接有滑块，可以调整站台和靠板的位置，为病人提供更适用的位置。

4、根据本实用新型所述的一种乳腺钼靶检测体位架，所述滑块的上表面与滑动板固定连接，所述滑动板的下表面与底座滑动连接，可以调整站台和靠板的位置，为病人提供更适用的位置。

5、根据本实用新型所述的一种乳腺钼靶检测体位架，所述站台的外表面与靠板滑动连接，所述靠板的位置与夹持装置的位置相对，使得患者在体位架上可以得到合适的支撑，有助于获得更清晰的乳腺x射线图像。

6、根据本实用新型所述的一种乳腺钼靶检测体位架，所述固定架的外表面设置有孔洞，所述孔洞的内壁与电机的输出端通过轴连接，使滚筒转动的更加方便。

7、根据本实用新型所述的一种乳腺钼靶检测体位架，所述喷头的下表面与固定架固定连接，所述喷头的位置与滚筒的位置相对，使酒精可以准确的喷洒到滚筒上，为夹持装置清洁消毒。

8、根据本实用新型所述的一种乳腺钼靶检测体位架，所述滚筒安装在固定架的内部，所述滚筒的外表面与夹持装置的内侧表面相抵接，使滚筒为夹持装置清洁消毒，保持医疗设备的卫生和保护病人的安全。

9、根据本实用新型所述的一种乳腺钼靶检测体位架，所述固定架的外表面与站台滑动连接，所述固定架的外表面与夹持装置活动连接，使滚筒可以顺利的与夹持装置接触。

10、有益效果

11、1、与现有技术相比，该一种乳腺钼靶检测体位架，通过可升降的站台，从而根据患者的身高和体型进行调整，达到最佳的姿势和位置，从而获得更准确的影像，使用可依靠的靠板，为患者提供需要的支撑和舒适，有助于减轻患者在检查过程中的不适感，同时确保他们能够保持稳定的姿势。

12、2、与现有技术相比，该一种乳腺钼靶检测体位架，通过滚筒为夹持装置清洁和消毒，有效地防止交叉感染的发生，保持医疗设备的卫生和保护病人的安全。

1.一种乳腺钼靶检测体位架，其特征在于，包括：

2.根据权利要求1所述的一种乳腺钼靶检测体位架，其特征在于，所述底座(1)的上表面设置有滑槽(6)，所述滑槽(6)的内壁滑动连接有滑块。

3.根据权利要求2所述的一种乳腺钼靶检测体位架，其特征在于，所述滑块的上表面与滑动板(7)固定连接，所述滑动板(7)的下表面与底座(1)滑动连接。

4.根据权利要求1所述的一种乳腺钼靶检测体位架，其特征在于，所述站台(10)的外表面与靠板(8)滑动连接，所述靠板(8)的位置与夹持装置(4)的位置相对。

5.根据权利要求1所述的一种乳腺钼靶检测体位架，其特征在于，所述固定架(11)的外表面设置有孔洞，所述孔洞的内壁与电机(12)的输出端通过轴连接。

6.根据权利要求1所述的一种乳腺钼靶检测体位架，其特征在于，所述喷头(16)的下表面与固定架(11)固定连接，所述喷头(16)的位置与滚筒(14)的位置相对。

7.根据权利要求1所述的一种乳腺钼靶检测体位架，其特征在于，所述滚筒(14)安装在固定架(11)的内部，所述滚筒(14)的外表面与夹持装置(4)的内侧表面相抵接。

8.根据权利要求1所述的一种乳腺钼靶检测体位架，其特征在于，所述固定架(11)的外表面与站台(10)滑动连接，所述固定架(11)的外表面与夹持装置(4)活动连接。
