一种新型防脱落腹腔引流管的制作方法

209次浏览
一种新型防脱落腹腔引流管的制作方法

本申请涉及引流管领域,具体为一种新型防脱落腹腔引流管。


背景技术:

1、腹腔引流管放置于腹腔,其功能主要包括:1、利于腹腔内引流液排出、预防感染促进患者术后康复;2、根据观察引流液性状的变化来提示医务工作者术后相关并发症的发生和及时做出相应处理措施。因此对腹腔引流管的有效管理,在患者术后的治疗及康复过程中显得尤为重要。然而在日常工作中常常发生引流管堵管,甚至脱管等并发症。而对于脱管的发生,患者往往需要再次手术,重新放置引流管,不仅浪费了不必要的医疗资源,更是给患者带来巨大的身心伤害,增加了医患双方矛盾发生的风险。而目前临床上对于腹腔引流管大多为单纯的缝线固定,固定形式虽然简单方便,但是术后往往伴随的缝线松脱甚至引流管脱落的不良事件的发生。因此临床上急需一种简单高效且放置方便的腹腔引流管。


技术实现思路

1、本申请的目的在于提供一种新型防脱落腹腔引流管,用于解决本发明针对临床上普通腹腔引流管的可能发生的脱管等不良事件,专业设计了一种简单高效的新型防脱落腹腔引流管。

2、为实现上述目的,本申请提供如下技术方案:一种新型防脱落腹腔引流管,包括:

3、引流管,所述引流管具有插入端;

4、引流管外鞘,所述引流管外鞘套设于所述引流管,所述引流管外鞘与所述引流管之间有一收纳腔;

5、弹簧片,所述弹簧片受纳于所述收纳腔内,所述弹簧片具有圆环和侧弹片,所述圆环套设于所述引流管,所述侧弹片与所述圆环相连,所述侧弹片为弧形,具有沿所述引流管的径向远离所述引流管的弹力;

6、拉杆,所述拉杆与所述弹簧片连接,用于将所述弹簧片推出或收回进所述收纳腔。

7、本技术方案优选的,所述拉杆具有把手段和连接段,所述拉杆的连接段长度与所述引流管外鞘长度相适配,当所述拉杆将所述弹簧片推出所述引流管外鞘,所述弹簧片弹开时抵接所述引流管外鞘的一端,所述拉杆的把手段抵接所述引流管外鞘的另一端。

8、本技术方案优选的,所述收纳腔具有与所述侧弹片适配的弧形外扩腔室。

9、本技术方案优选的,还包括引导斜面,所述引导斜面设置于所述引流管外鞘靠近腹腔的一端,用于插入腹腔切口,引导所述弹簧片穿过腹腔切口。

10、本技术方案优选的,还包括硅胶垫片,所述硅胶垫片为环形,所述硅胶垫片的内环直径小于所述引流管外鞘的外径,所述硅胶垫片可拉伸后套设固定于所述引流管外鞘。

11、本技术方案优选的,所述圆环靠近所述插入端的一端与所述侧弹片的端部相连。

12、本技术方案优选的,还包括引流孔,所述引流孔设置于所述插入端的顶端和侧边。

13、本技术方案优选的,还包括缺口环,所述缺口环具有一缺口,可将所述引流管纳入,所述缺口环内与所述引流管接触的面设置有硅胶防滑层,所述缺口环套设于所述引流管,防止所述引流管过度深入腹腔。

14、本技术方案优选的,还包括固定带,所述固定带设置于所述缺口环,所述固定带可与所述拉杆的把手段连接固定。

15、本技术方案优选的,所述固定带的两端分别设置有魔术贴的勾面和毛面,所述引流管设置有长度刻度且套设止流夹。

16、与现有技术相比,本申请的有益效果是:

17、本发明采用的引流管外鞘套设于引流管的结构,形成了一收纳腔,弹簧片置于其中,弹簧片具有圆环和侧弹片,圆环套设于引流管上,侧弹片与圆环相连,且为弧形,具有沿引流管的径向远离引流管的弹力。这种结构设计使得引流管在腹腔内的固定更为牢固,大大降低了引流管脱落的风险,提高了患者的安全性。本发明中的弹簧片和拉杆的连接方式,使得弹簧片可以灵活地推出或收回进收纳腔,这样不仅可以方便对引流管进行固定和拆去,还可以根据患者的具体情况,调整固定力度,使得引流管既能牢固地固定在适当位置,又不会对周围组织造成过大的压迫,提高了患者的舒适度。此外,本发明在节省医疗资源的同时,也减少了患者的痛苦。传统的引流管需要在术后定期更换,而本发明的引流管由于具有防脱落功能,可以大大延长使用时间,从而减少了更换次数,节省了医疗资源。同时,由于引流管不易脱落,也减少了患者因引流管脱落而需要重新插管的痛苦。综上所述,本发明具有显著的有益效果,它在提高引流管固定效果、降低脱落风险、提高患者舒适度、降低感染风险、节省医疗资源等方面,都表现出积极的技术效果,具有很高的实用价值和推广价值。



技术特征:

1.一种新型防脱落腹腔引流管,其特征在于,包括:

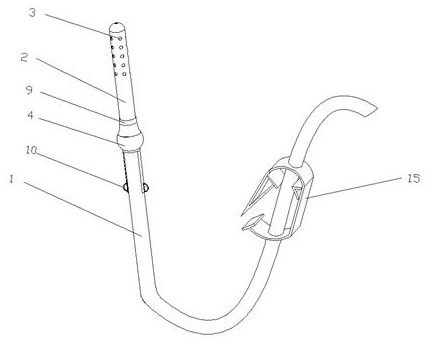

2.根据权利要求1所述的一种新型防脱落腹腔引流管,其特征在于,所述拉杆(10)具有把手段和连接段,所述拉杆(10)的连接段长度与所述引流管外鞘(4)长度相适配,当所述拉杆(10)将所述弹簧片(6)推出所述引流管外鞘(4),所述弹簧片(6)弹开时抵接所述引流管外鞘(4)的一端,所述拉杆(10)的把手段抵接所述引流管外鞘(4)的另一端。

3.根据权利要求1所述的一种新型防脱落腹腔引流管,其特征在于,所述收纳腔(5)具有与所述侧弹片(8)适配的弧形外扩腔室。

4.根据权利要求2所述的一种新型防脱落腹腔引流管,其特征在于,还包括

5.根据权利要求3所述的一种新型防脱落腹腔引流管,其特征在于,还包括硅胶垫片(11),所述硅胶垫片(11)为环形,所述硅胶垫片(11)的内环直径小于所述引流管外鞘(4)的外径,所述硅胶垫片(11)可拉伸后套设固定于所述引流管外鞘(4)。

6.根据权利要求4所述的一种新型防脱落腹腔引流管,其特征在于,所述圆环(7)靠近所述插入端(2)的一端与所述侧弹片(8)的端部相连。

7.根据权利要求1所述的一种新型防脱落腹腔引流管,其特征在于,还包括引流孔(3),所述引流孔(3)设置于所述插入端(2)的顶端和侧边。

8.根据权利要求2所述的一种新型防脱落腹腔引流管,其特征在于,还包括缺口环(13),所述缺口环(13)具有一缺口,可将所述引流管(1)纳入,所述缺口环(13)内与所述引流管(1)接触的面设置有硅胶防滑层,所述缺口环(13)套设于所述引流管(1),防止所述引流管(1)过度深入腹腔。

9.根据权利要求8所述的一种新型防脱落腹腔引流管,其特征在于,还包括固定带(14),所述固定带(14)设置于所述缺口环(13),所述固定带(14)可与所述拉杆(10)的把手段连接固定。

10.根据权利要求1-9任意一项所述的一种新型防脱落腹腔引流管,其特征在于,所述固定带(14)的两端分别设置有魔术贴的勾面和毛面,所述引流管(1)设置有长度刻度且套设止流夹(15)。


技术总结
本发明涉及一种新型防脱落腹腔引流管,其设计旨在解决传统腹腔引流管易发生脱管、引流管错位等并发症的问题。该新型防脱落腹腔引流管包括引流管、引流管外鞘、弹簧片、引导斜面和拉杆、缺口环、固定带等组成部分。引流管插入端设有引流孔,引流管外鞘套设于引流管,与弹簧片之间形成收纳腔,弹簧片具有圆环和侧弹片,圆环套设于引流管,侧弹片设置于引流管侧边。引导斜面设置于引流管外鞘靠近腹腔的一端,用于引导弹簧片穿过腹腔切口。拉杆与弹簧片连接,用于推出或收回弹簧片。本发明通过特殊设计的弹簧片和引流管外鞘结构,提高了引流管在腹腔内的固定稳定性,降低了脱管风险,同时便于操作,提高了治疗安全性。该新型防脱落腹腔引流管可广泛应用于临床,有助于提升患者术后康复质量。

技术研发人员:郭毛毛,夏园
受保护的技术使用者:泰州市人民医院
技术研发日:
技术公布日:2024/11/18
文档序号 : 【 40049395 】

技术研发人员:郭毛毛,夏园
技术所有人:泰州市人民医院

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
