一种鸡块加工清洗机的制作方法

本发明涉及清洗加工的，特别是涉及一种鸡块加工清洗机。

背景技术：

1、随着现代生活节奏的加快和人们饮食习惯的变化，快餐文化在全球范围内迅速普及，其中，鸡肉制品因其烹饪方便、口感良好以及营养价值高等特点，成为了快餐行业中不可或缺的一部分，鸡块作为常见的鸡肉制品之一，其市场需求量逐年上升，这直接推动了鸡肉加工行业的快速发展。

2、在传统的鸡块加工流程中，由于鸡块存在如鸡爪、鸡腿等多种不规则的形状，因此鸡块的清洗工作多采用人工清洗或机械、人工相配合的方式，这种方式不仅耗费大量的人力资源，而且在清洗效率和清洁度上都难以达到高标准要求，随着消费者对食品安全意识的提升，传统的清洗方法已经越来越难以满足市场的需求。

技术实现思路

1、为解决上述技术问题，本发明提供一种鸡块加工清洗机，其所采用的具体技术方案是：

2、根据本发明的第一方面，提供一种鸡块加工清洗机，包括网筒、导向板和导水管，网筒水平，导向板和导水管均位于网筒内侧，并且导向板与网筒内壁贴合，导水管与网筒同轴，导水管上开设有用于向网筒内喷水的多个喷口；

3、其中，网筒旋转时，网筒带动其内鸡块离心旋转，导向板用于对鸡块进行导向并使鸡块翻滚。

4、进一步地，所述导向板在所述网筒轴线所在竖直面上倾斜，所述导向板上的工作面设置为弧面，并且弧面的轴线与导向板的长度方向平行。

5、进一步地，所述网筒外侧套设有外筒，外筒与网筒同轴，外筒的两端均设置有通道，其中一个通道开口朝上并用于进料，另一个通道开口朝下并用于排料，外筒内沿外筒轴线方向等间距排列有多个隔环，所述隔环位于网筒与外筒之间；

6、所述网筒转动安装在所述外筒内，所述导水管的一端固定在一个通道上，导水管的另一端穿过另一个通道并伸出，导向板的两端均伸出网筒并固定在外筒上。

7、进一步地，所述导水管外壁由清洗区和脱水区组成，多个喷口均位于清洗区上，脱水区位于外筒上起排料作用的通道一侧；

8、所述导水管上连通设置有用于向导水管内供水的进水管。

9、进一步地，相邻两个隔环之间设置有多个引水环，所述引水环沿其轴线方向的截面形状为锥形，并且引水环的锥面上开设有多个引水槽。

10、进一步地，所述隔环的底部和所述引水环的底部均开设有水口，所述外筒底部连通设有排水管。

11、进一步地，两个通道与网筒的连接位置均设置有凸环，并且凸环内部设置为朝向对应通道的锥面，网筒转动安装在两个凸环之间。

12、进一步地，所述外筒顶部设置有挡罩，挡罩与外筒内部相通，挡罩内转动设置有传动轮，传动轮与网筒外壁传动连接，挡罩上设置有用于为传动轮提供动力的电机。

13、本发明的有益效果为：

14、通过网筒带动鸡块进行离心旋转并重复经过导向板，从而使鸡块重复进行抛落运动，方便使鸡块在每次经过导向板时都进行翻滚运动，这样可以方便使鸡块的不同面朝向导水管，使导水管上喷口喷出的水能够对鸡块进行全面冲洗处理，这样增加了鸡块各部位与水流接触的机会，提高了清洗的全面性和彻底性；该清洗方式能够实现鸡块清洗的自动化，减少了人工参与的程度，降低了劳动力成本，同时也避免了人工清洗所带来的污染风险，实现连续自动化的翻滚式清洗方式；由于网筒和鸡块会持续进行旋转运动，因此可以使清洗后的水快速脱离鸡块，方便使杂质跟随水流快速排出，提高清洗速度；设备结构简单，操作方便，易于拆卸和清洗，方便日常维护保养；综上所述，该技术方案不仅解决了传统鸡块清洗方法中存在的问题，还极大地提升了鸡块加工的自动化水平，改善了清洗质量和效率，同时也符合现代工业生产对环保和卫生的更高要求。

1.一种鸡块加工清洗机，其特征在于，包括网筒（1）、导向板（2）和导水管（3），网筒（1）水平，导向板（2）和导水管（3）均位于网筒（1）内侧，并且导向板（2）与网筒（1）内壁贴合，导水管（3）与网筒（1）同轴，导水管（3）上开设有用于向网筒（1）内喷水的多个喷口（4）；

2.根据权利要求1所述的一种鸡块加工清洗机，其特征在于，所述导向板（2）在所述网筒（1）轴线所在竖直面上倾斜，所述导向板（2）上的工作面设置为弧面（5），并且弧面（5）的轴线与导向板（2）的长度方向平行。

3.根据权利要求2所述的一种鸡块加工清洗机，其特征在于，所述网筒（1）外侧套设有外筒（6），外筒（6）与网筒（1）同轴，外筒（6）的两端均设置有通道（7），其中一个通道（7）开口朝上并用于进料，另一个通道（7）开口朝下并用于排料，外筒（6）内沿外筒（6）轴线方向等间距排列有多个隔环（8），所述隔环（8）位于网筒（1）与外筒（6）之间；

4.根据权利要求3所述的一种鸡块加工清洗机，其特征在于，所述导水管（3）外壁由清洗区（9）和脱水区（10）组成，多个喷口（4）均位于清洗区（9）上，脱水区（10）位于外筒（6）上起排料作用的通道（7）一侧；

5.根据权利要求4所述的一种鸡块加工清洗机，其特征在于，相邻两个隔环（8）之间设置有多个引水环（12），所述引水环（12）沿其轴线方向的截面形状为锥形，并且引水环（12）的锥面上开设有多个引水槽（13）。

6.根据权利要求5所述的一种鸡块加工清洗机，其特征在于，所述隔环（8）的底部和所述引水环（12）的底部均开设有水口（14），所述外筒（6）底部连通设有排水管（19）。

7.根据权利要求6所述的一种鸡块加工清洗机，其特征在于，两个通道（7）与网筒（1）的连接位置均设置有凸环（15），并且凸环（15）内部设置为朝向对应通道（7）的锥面，网筒（1）转动安装在两个凸环（15）之间。

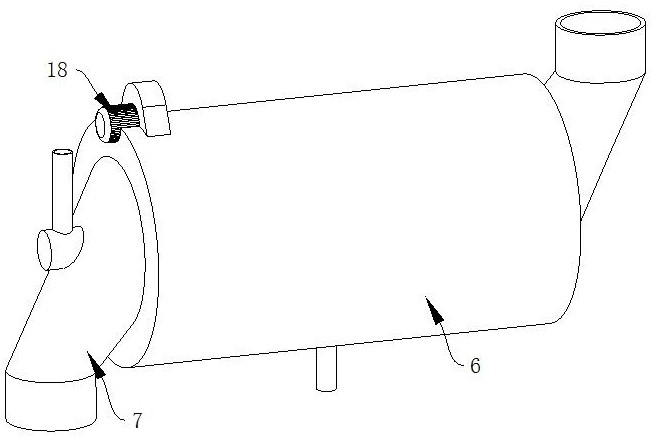

8.根据权利要求7所述的一种鸡块加工清洗机，其特征在于，所述外筒（6）顶部设置有挡罩（16），挡罩（16）与外筒（6）内部相通，挡罩（16）内转动设置有传动轮（17），传动轮（17）与网筒（1）外壁传动连接，挡罩（16）上设置有用于为传动轮（17）提供动力的电机（18）。
