一种食品加工生产线的制作方法

本发明涉及食品加工领域，特别是一种食品加工生产线。

背景技术：

1、烘烤饼干类食品受到广大人们的喜爱；该类食品在进行加工时，一般先按比例混合好原料，然后再通过模具使原料成型为所需形状，然后再将定型的原料送入烘烤炉内进行烘烤，得到烘烤饼干类食品；但是，现有的加工装置在使用时，大多需要将定型的原料转移至烘烤炉内，影响加工效率。

技术实现思路

1、本发明的目的是提供一种食品加工生产线，无需对定型的原料进行转移，保证加工效率。

2、本发明的目的通过以下技术方案来实现：

3、一种食品加工生产线，包括两端均固定有支撑侧板的弧形烘烤板，两个支撑侧板上均转动有圆转板，两个圆转板之间均匀固定有多个横杆，多个横杆上贯穿连接有多个环座，环座与圆转板和弧形烘烤板同轴设置，环座的外侧面为正多边形设置，环座外侧每个正面的中心均设有成型槽，两个支撑侧板的上端固定有横梁板，横梁板上垂直贯穿安装有多个注料机构，用于分别向多个环座上的成型槽内注料，两个支撑侧板之间的下端转动有两个输送辊，两个输送辊上套设有输送带，位于多个环座的下方用于承接烘烤完成的食品。

4、所述横梁板倾斜设置。

5、所述注料机构包括贯穿横梁板的注料管，注料管靠近环座端设有端头板，端头板上固定有与注料管平行的滑杆，滑杆贯穿横梁板，端头板与横梁板之间设有弹簧ⅰ，使端头板顶紧环座的外侧，注料管内滑动有滑柱。

6、所述注料管的上端侧面上连通固定有加料管，所述滑柱的上端竖直向下延伸固定有配重杆，配重杆与滑杆贯穿滑动连接，两个支撑侧板之间转动有转动轴，转动轴上固定有拨板。

7、每个所述环座上每个成型槽对应端面处均设有卡槽，每个端头板的两端均固定有卡块。

8、所述转动轴与其中一个圆转板传动连接。

9、每个所述成型槽内均固定有推板，每个推板上均固定有方杆架，方杆架与环座之间设有弹簧ⅱ，使推板顶紧成型槽的内端，两个支撑侧板上固定有中心横板，中心横板贯穿两个圆转板且固定有多个顶头。

10、所述顶头的下端设有多个凹槽。

11、所述方杆架远离推板端转动有滑轮。

12、所述输送带上均匀设有多个横棱。

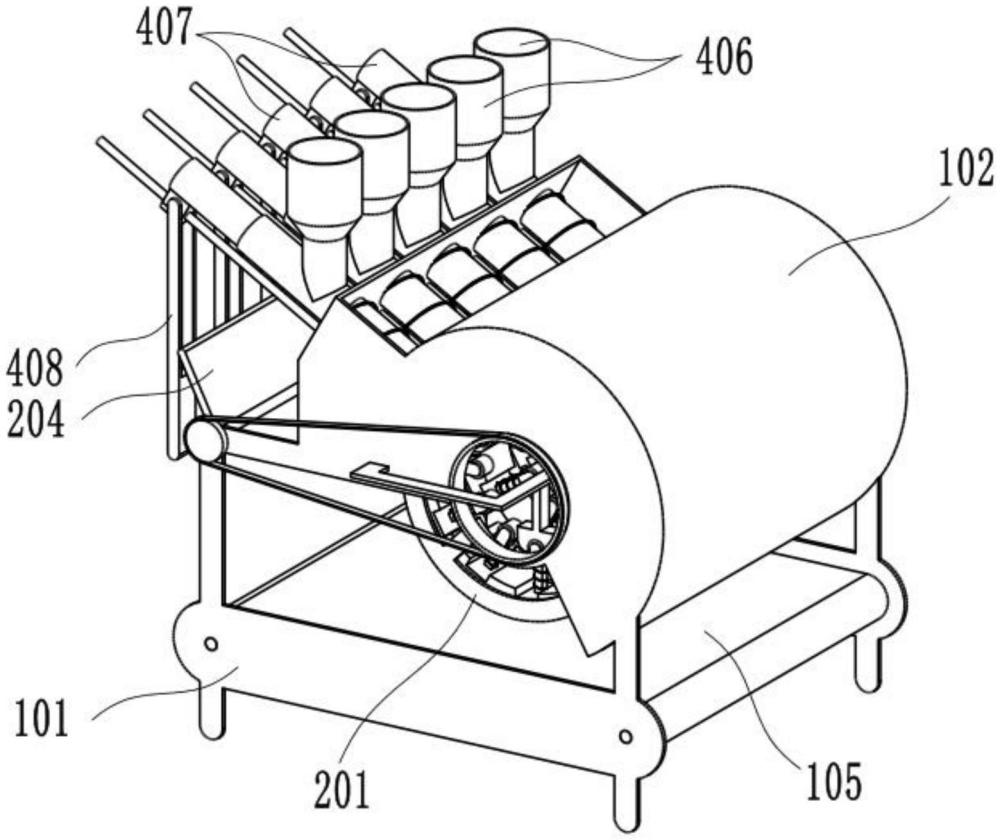

1.一种食品加工生产线，其特征在于：包括两端均固定有支撑侧板(101)的弧形烘烤板(102)，两个支撑侧板(101)上均转动有圆转板(201)，两个圆转板(201)之间均匀固定有多个横杆(202)，多个横杆(202)上贯穿连接有多个环座(301)，环座(301)与圆转板(201)和弧形烘烤板(102)同轴设置，环座(301)的外侧面为正多边形设置，环座(301)外侧每个正面的中心均设有成型槽(302)，两个支撑侧板(101)的上端固定有横梁板(103)，横梁板(103)上垂直贯穿安装有多个注料机构，用于分别向多个环座(301)上的成型槽(302)内注料，两个支撑侧板(101)之间的下端转动有两个输送辊(104)，两个输送辊(104)上套设有输送带(105)，位于多个环座(301)的下方用于承接烘烤完成的食品。

2.根据权利要求1所述的一种食品加工生产线，其特征在于：所述横梁板(103)倾斜设置。

3.根据权利要求1所述的一种食品加工生产线，其特征在于：所述注料机构包括贯穿横梁板(103)的注料管(401)，注料管(401)靠近环座(301)端设有端头板(402)，端头板(402)上固定有与注料管(401)平行的滑杆(405)，滑杆(405)贯穿横梁板(103)，端头板(402)与横梁板(103)之间设有弹簧ⅰ(404)，使端头板(402)顶紧环座(301)的外侧，注料管(401)内滑动有滑柱(407)。

4.根据权利要求3所述的一种食品加工生产线，其特征在于：所述注料管(401)的上端侧面上连通固定有加料管(406)，所述滑柱(407)的上端竖直向下延伸固定有配重杆(408)，配重杆(408)与滑杆(405)贯穿滑动连接，两个支撑侧板(101)之间转动有转动轴(203)，转动轴(203)上固定有拨板(204)。

5.根据权利要求4所述的一种食品加工生产线，其特征在于：每个所述环座(301)上每个成型槽(302)对应端面处均设有卡槽(303)，每个端头板(402)的两端均固定有卡块(403)。

6.根据权利要求5所述的一种食品加工生产线，其特征在于：所述转动轴(203)与其中一个圆转板(201)传动连接。

7.根据权利要求1所述的一种食品加工生产线，其特征在于：每个所述成型槽(302)内均固定有推板(304)，每个推板(304)上均固定有方杆架(305)，方杆架(305)与环座(301)之间设有弹簧ⅱ(306)，使推板(304)顶紧成型槽(302)的内端，两个支撑侧板(101)上固定有中心横板(501)，中心横板(501)贯穿两个圆转板(201)且固定有多个顶头(502)。

8.根据权利要求7所述的一种食品加工生产线，其特征在于：所述顶头(502)的下端设有多个凹槽(503)。

9.根据权利要求8所述的一种食品加工生产线，其特征在于：所述方杆架(305)远离推板(304)端转动有滑轮(307)。

10.根据权利要求1所述的一种食品加工生产线，其特征在于：所述输送带(105)上均匀设有多个横棱。
