一种无抗水产饲料的蒸气调质设备的制作方法

94次浏览
一种无抗水产饲料的蒸气调质设备的制作方法

本发明属于饲料设备,具体的说是一种无抗水产饲料的蒸气调质设备。


背景技术:

1、水产饲料是包括鱼粉、虾头粉、贝壳粉等等,为获得最大营养物利用率和最佳动物生产性能,会在生产中使用到对应的水产饲料调制装置,蒸汽调制是指在制粒之前,对于饲料粉料添加蒸汽、水分,进行搅拌混合,对其进行高湿、高温、机械综合处理的过程,也避免淀粉糊化、蛋白质变性、物料软化的问题,该装置便于制粒和提高颗粒品质,并改善饲料的适口性。

2、为了便于饲料的投放工作,需要将粉末状的饲料制成丸状的饲料,这就需要给饲料增加湿润度,使粉末饲料更容易结块凝聚在一起,而现有的调制设备在进行饲料加工过程中会出现如下的问题:

3、1、水蒸气在饲料容器内部流动时,会将包含的水分混入饲料中,最终将水分减少的气体排放而出,但是刚开始进行加工投放工作时,内部的粉末很容易在气体的带动下堵住排气口,进而出现排气不畅的问题;

4、2、在进行饲料加湿工作时,还需要投入相关的微量元素,如大蒜素代替抗生素,增加饲料的营养性,而这些微量元素因为投放总量过少,较难与大量的饲料充分混合在一起,搅拌非常费时。


技术实现思路

1、针对现有技术饲料容器排气不畅的问题,本发明所采用的技术方案是:一种无抗水产饲料的蒸气调质设备,包括底座部件,该底座部件提供搅拌功能,能够对盛纳饲料的容器内部进行搅拌工作;改装卷筒,改装卷筒的外表面与底座部件内壁的底部拼接,是盛纳饲料的容器;输料设备,设置在底座部件的上方,能够与底座部件对接组成该装置的外部壳体,还可以对改装卷筒的内部添加所需要的物料。

2、进一步地,所述改装卷筒包括柔性卷条,所述柔性卷条外表面靠近底座部件底部的一侧均匀设置有凸起条板,所述柔性卷条的左右两侧对称开设有互补插槽,柔性卷条是一块可以卷绕起来的特制软板,图3为柔性卷条收尾两侧咬合在一起收卷之后的状态,可以起到充当容器的作用;咬合夹板,所述柔性卷条的左侧与咬合夹板的内壁固定连接,当柔性卷条卷绕成筒状结构时,咬合夹板用于连接柔性卷条的左右两侧,咬合夹板固定在柔性卷条的一侧上;弹性销杆,所述弹性销杆外表面的中部通过贯穿插口与咬合夹板内腔的中部滑动连接,所述弹性销杆的上下两端均能通过贯穿口延伸至柔性卷条的外部,弹性销杆的上下两端从咬合夹板的内部弹出后,会将柔性卷条远离咬合夹板的一侧与咬合夹板插连在一起。

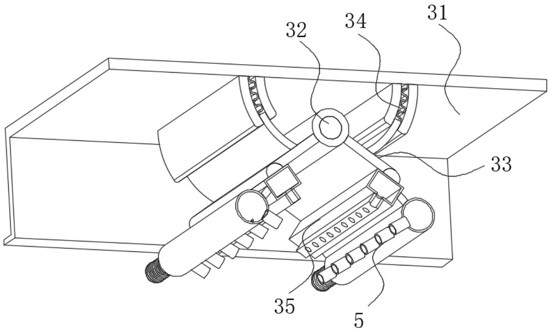

3、进一步地,所述输料设备包括合并顶板,所述合并顶板下表面的左右两侧均与底座部件相互卡接;悬吊轴杆,所述悬吊轴杆的外表面套接有转轴套,且悬吊轴杆的左右两端均延伸至转轴套的外部,所述悬吊轴杆的两端均与合并顶板内壁的顶部固定连接;铰接转板,所述铰接转板的数量为两块,所述铰接转板的顶部通过转轴套与悬吊轴杆的外表面转动连接;弹簧弧形臂,所述弹簧弧形臂的顶端与合并顶板内壁的顶部固定连接,所述弹簧弧形臂的底端与铰接转板的外表面转动连接,弹簧弧形臂可以通过主动牵引铰接转板的方式,将铰接转板绕着悬吊轴杆进行转动;通气箱,所述通气箱的数量为两个,所述通气箱的外表面与铰接转板的底部固定连接,左侧的通气箱用于排放潮湿的水蒸气,右边的通气箱用于回收潮湿的水蒸气,通气箱的底端可以通过互补插槽与柔性卷条成型的容器插接在一起;药素喷射器,所述药素喷射器的数量为两个,且两个药素喷射器均能同时喷射大蒜素药剂,所述药素喷射器的外表面通过连板与通气箱的外表面固定连接。

4、进一步地,所述底座部件包括固定底座,所述固定底座的底部与地面固定连接,且固定底座内壁的内部均匀开设有与凸起条板互补的条形凹槽,张开的柔性卷条,其下表面的凸起条板可以恰好插入条形凹槽中,实现固定柔性卷条的效果;侧位引导杆,所述侧位引导杆的数量为两根,所述侧位引导杆的两端均通过水平滑槽与固定底座内壁的左右两侧滑动连接;移动干燥器,所述移动干燥器的内壁通过滚动马达与侧位引导杆的外表面滑动连接,且移动干燥器的底部可以通过斜向喷口吹出干燥风,移动干燥器可以沿着侧位引导杆的外表面进行定向滑移运动;填补挡板,所述填补挡板的数量为两个,所述填补挡板的外表面与柔性卷条靠近水平滑槽的一侧卡接,填补挡板可以将收卷后的筒状柔性卷条两侧的圆口填补上,使柔性卷条成为相对密封的容器;偏心转动机,所述偏心转动机的数量为两个,且偏心转动机的外表面通过卡架与固定底座的底部固定连接;搅拌转杆,所述搅拌转杆的外表面均匀设置有搅拌扇叶,且搅拌转杆内壁的轴心处与偏心转动机输出轴的外表面固定连接,外压设备,所述外压设备的数量为四个,通过外压设备控制药素喷射器对收卷的柔性卷条加入药素。

5、进一步地,所述药素喷射器包括容料管,所述容料管的外表面通过固定板与通气箱的外表面固定连接,容料管的内部空间较窄,盛有大蒜素溶液;雾化喷管,所述雾化喷管的顶端与容料管内腔靠近改装卷筒的一侧固定连接,通过雾化喷管的大蒜素溶液会被内部的网板分流雾化成小水珠喷出;压缩端套,所述压缩端套的一端与雾化喷管的一端固定连接,所述雾化喷管的内壁滑动连接有活塞压杆,所述活塞压杆的一端延伸至压缩端套的外部,所述活塞压杆的另一端与雾化喷管的内壁滑动连接。

6、进一步地,所述外压设备包括外推滑筒,所述外推滑筒的外表面套接有弹簧垫圈,所述外推滑筒的外表面与固定底座内壁的一侧滑动连接;内接夹板,所述内接夹板的外表面与外推滑筒的内壁滑动连接,所述内接夹板内壁靠近药素喷射器的一侧均匀开设有紧固槽;外推筒,所述外推筒外表面与外推滑筒的外表面固定连接,所述内接夹板的外表面通过支杆与外推筒的内壁滑动连接。

7、本发明的有益效果如下:

8、1.该装置通过顶部两侧的通气箱实现外部蒸汽循环的工作,由于饲料在投放时,柔性卷条平摊在固定底座上,所以为了保证柔性卷条能够顺利收卷成改装卷筒,那么投入的饲料用量必定不会填满改装卷筒,给改装卷筒上方两侧的互补插槽留有空隙,在搅拌过程中饲料也会因为重力原因远离互补插槽,所以不会存在排气不畅的问题。

9、2.改装卷筒内部的饲料经过加湿搅拌工作后,期望获得丸状的饲料颗粒,但是加湿会导致大量的水分残留在改装卷筒的内部,使饲料进一步变得黏稠,所以为了去除多余的水分,在加工完毕后,将柔性卷条摊开,在装置的内部通过对称的移动干燥器进行除湿工作,从而解决饲料过于潮湿的问题,以便进行打包存储工作。

10、3.由于改装卷筒的内部长时间与潮湿的饲料接触,所以需要进行定期清理工作,否则很容易滋生细菌,造成饲料被污染的不良现象,而该装置的改装卷筒通过柔性卷条卷绕而成,在倒出饲料时,可以直接进行清洗工作,并且平铺的块状柔性卷条不存在清洗死角的问题,而且清洗更加方便快捷,有效避免饲料被污染的问题。

11、4.该装置通过药素喷射器向搅拌的饲料中均匀喷入雾化的大蒜素,使饲料具备一定的营养和药性,由于药素喷射器对称设置在改装卷筒两侧,且喷入的药液量通过推进的外推滑筒精准控制,所以不会出现某处位置投放大蒜素用量过大,导致混合不均匀的问题。



技术特征:

1.一种无抗水产饲料的蒸气调质设备,包括:

2.根据权利要求1所述的无抗水产饲料的蒸气调质设备,其特征在于:

3.根据权利要求2所述的无抗水产饲料的蒸气调质设备,其特征在于:

4.根据权利要求3所述的无抗水产饲料的蒸气调质设备,其特征在于:

5.根据权利要求4所述的无抗水产饲料的蒸气调质设备,其特征在于:

6.根据权利要求5所述的无抗水产饲料的蒸气调质设备,其特征在于:


技术总结
本发明属于饲料设备技术领域,具体的说是一种无抗水产饲料的蒸气调质设备,包括底座部件,该底座部件提供搅拌功能,能够对盛纳饲料的容器内部进行搅拌工作;改装卷筒,改装卷筒的外表面与底座部件内壁的底部拼接,是盛纳饲料的容器;输料设备,设置在底座部件的上方,能够与底座部件对接组成该装置的外部壳体,还可以对改装卷筒的内部添加所需要的物料。由于饲料在投放时,柔性卷条平摊在固定底座上,所以为了保证柔性卷条能够顺利收卷成改装卷筒,那么投入的饲料用量必定不会填满改装卷筒,给改装卷筒上方两侧的互补插槽留有空隙,在搅拌过程中饲料也会因为重力原因远离互补插槽,所以不会存在排气不畅的问题。

技术研发人员:黄名勇,呙亚波,黄译文,黄民达,彭洁
受保护的技术使用者:湖南省天香生物科技有限责任公司
技术研发日:
技术公布日:2024/11/26
文档序号 : 【 40125796 】

技术研发人员:黄名勇,呙亚波,黄译文,黄民达,彭洁
技术所有人:湖南省天香生物科技有限责任公司
